Notice de montage et d'utilisation
F
CHAPITRE 3

MONTAGE

AVERTISSEMENT
CONSEIL
Ventilateurs mur extérieur – AV..
3.0 Montage
Ne déballer le matériel qu'au moment de l'installation afin d'éviter tous dommages ou salissures lors du transport ou
sur le chantier.
Mettre impérativement l'appareil hors tension avant tous travaux d'entretien, de réglages ou lors de
l'ouverture de l'appareil !
3.1 Montage sur façade extérieure
Afin d'éviter tout contact inapproprié, l'appareil doit être monté suffisamment haut sur la façade extérieure.
(Voir example de montage et Fig. 1)

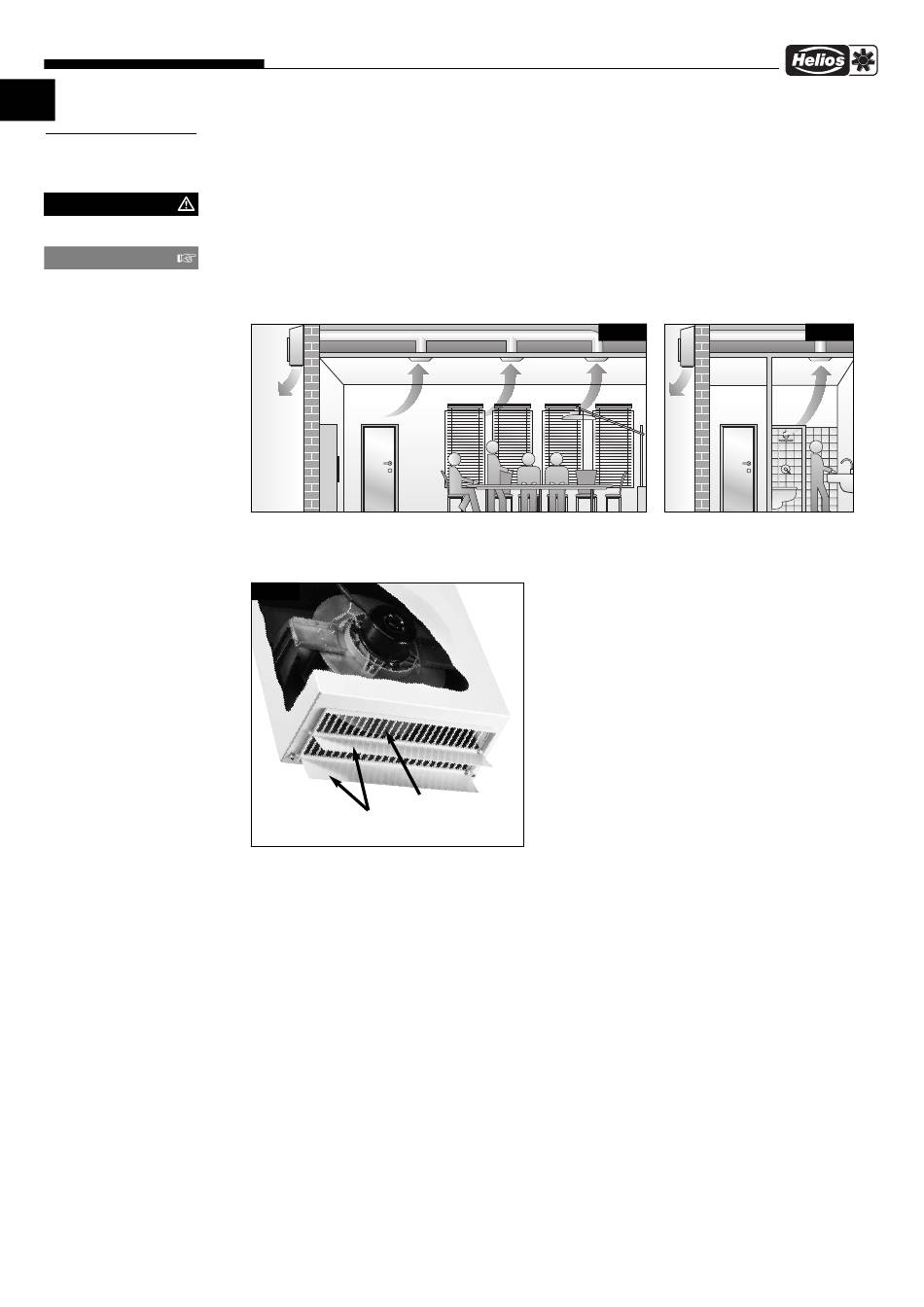

Exemple de montage mural extérieur
3.2 Côté refoulement
La grille pare-volatiles et les 2 clapets anti-retour automatiques avec ressort de rappel doivent être montés vers le bas.
(Fig. 5).
Fig. 4
Clapets anti-retour
Grille pare-volatiles
4
Fig. 2 Fig. 3
