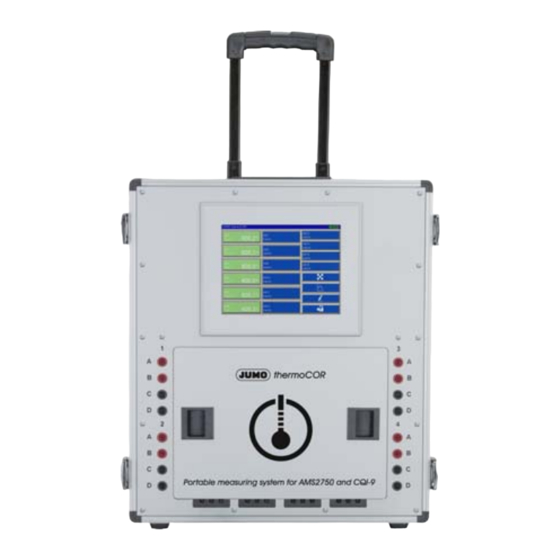

JUMO thermoCOR
Portables Messsystem für AMS2750 und CQI-9
Kurzbeschreibung
Der JUMO thermoCOR ist ein hochpräzises dokumentierendes Prüfge-
rät mit 12 Analogeingängen für Thermoelemente, welches durch den
Einsatz einer eigens entwickelten integrierten Vergleichsstelle die Ge-
nauigkeitsanforderungen der AMS2750 und CQI-9 erfüllt. Zusätzlich
sind 4 universelle Analogeingänge zum Anschluss von weiteren Senso-
ren wie z. B. Widerstandsthermometern vorhanden. Zu den Hauptvor-
teilen
des
JUMO thermoCOR
Einsatzmöglichkeiten und der Bedienkomfort. Erreicht wird dies durch
einen großen Farb-Touchscreen. Die Technik, untergebracht in einem
robusten Koffer, macht den JUMO thermoCOR zum idealen Messge-
rät.
Darüber hinaus kommuniziert der JUMO thermoCOR mit der
JUMO PCC-/PCA3000-Software und ermöglicht so eine Dokumentati-
on der Kalibrierabläufe ohne Papier und somit die Einbindung in das
Kalibrier-Management.
Blockschaltbild
12 Analogeingänge für
Thermoelemente
(für AMS2750 und CQI-9)
4 universelle Analogeingänge
Spannungsversorgung
V5.00/DE/00690564
gehören
die
vielfältigen
USB (Host)
(zum Auslesen von Daten
mittels USB-Speicherstick)
Ethernet (LAN)
(zur Verbindung mit einem PC)
Bus Out (Systembus)
(für zusätzliche Messstellen)
Telefon: +49 661 6003-729
Telefax: +49 661 6003-508
E-Mail:
mail@jumo.net
Internet: www.jumo.net
Typenblatt 987050
JUMO thermoCOR / Typ 987050
Besonderheiten
•
•
•
•
•
•
•
•
12
Thermoelement-Eingänge
AMS2750 und CQI-9)
4 universelle Analogeingänge
komfortable Bedienung per Touchscreen
kundenspezifische Konfiguration möglich
USB-Host-Schnittstelle für Datenexport
Ethernet-Schnittstelle zum Anschluss an
ein lokales Netzwerk (auch direkter PC-
Anschluss möglich)
Systembus-Anschluss
für
Messstellen
manipulationssichere
Aufzeichnung
durch
TÜV-zertifizierte
PCA3000-Software
98705000T10Z000K000
Seite 1/8
(für
zusätzliche
JUMO PCC/
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für JUMO thermoCOR
Inhaltszusammenfassung für JUMO thermoCOR
- Seite 1 Einsatzmöglichkeiten und der Bedienkomfort. Erreicht wird dies durch einen großen Farb-Touchscreen. Die Technik, untergebracht in einem robusten Koffer, macht den JUMO thermoCOR zum idealen Messge- rät. Darüber hinaus kommuniziert der JUMO thermoCOR mit der JUMO PCC-/PCA3000-Software und ermöglicht so eine Dokumentati- on der Kalibrierabläufe ohne Papier und somit die Einbindung in das...
-
Seite 2: Technische Daten
JUMO GmbH & Co. KG Telefon: +49 661 6003-729 Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: +49 661 6003-508 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: mail@jumo.net Postadresse: 36035 Fulda, Germany Internet: www.jumo.net Typenblatt 987050 Seite 2/8 Technische Daten Analogeingänge Thermoelemente (Eingänge 1 bis 12, für AMS2750 und CQI-9) -
Seite 3: Elektrische Daten
JUMO GmbH & Co. KG Telefon: +49 661 6003-729 Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: +49 661 6003-508 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: mail@jumo.net Postadresse: 36035 Fulda, Germany Internet: www.jumo.net Typenblatt 987050 Seite 3/8 Messkreisüberwachung Im Fehlerfall nehmen die digitalisierten Ausgangswerte definierte Zustände an. - Seite 4 JUMO GmbH & Co. KG Telefon: +49 661 6003-729 Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: +49 661 6003-508 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: mail@jumo.net Postadresse: 36035 Fulda, Germany Internet: www.jumo.net Typenblatt 987050 Seite 4/8 Umwelteinflüsse Umgebungstemperaturbereich Lagerung -20 bis +60 °C...
- Seite 5 JUMO GmbH & Co. KG Telefon: +49 661 6003-729 Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: +49 661 6003-508 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: mail@jumo.net Postadresse: 36035 Fulda, Germany Internet: www.jumo.net Typenblatt 987050 Seite 5/8 Abmessungen Koffer mit abnehmbarem Trolley...
-
Seite 6: Galvanische Trennung
JUMO GmbH & Co. KG Telefon: +49 661 6003-729 Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: +49 661 6003-508 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: mail@jumo.net Postadresse: 36035 Fulda, Germany Internet: www.jumo.net Typenblatt 987050 Seite 6/8 Galvanische Trennung AC 30 V... - Seite 7 JUMO GmbH & Co. KG Telefon: +49 661 6003-729 Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: +49 661 6003-508 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: mail@jumo.net Postadresse: 36035 Fulda, Germany Internet: www.jumo.net Typenblatt 987050 Seite 7/8 Anschlussplan Der Anschlussplan im Typenblatt liefert erste Informationen über die Anschlussmöglichkeiten. Für den elektrischen Anschluss ist ausschließlich die Betriebsanleitung zu verwenden.
- Seite 8 Kennenlernpaket 1 (Miete von zwei Wochen bis drei Monaten möglich, eigenständige Durchführung aller 00695210 Prüfungen durch den Kunden) Kennenlernpaket 2 (Miete für einen Monat, ein Tag Unterstützung durch einen JUMO-Mitarbeiter; zzgl. Rei- 00691237 sekosten, Übernachtung und Material) Wartungspaket für 12 Monate (Rekalibrierung, Firmware-Update, Funktionsprüfungen, Leihgerät für die...
