4. Planung der Modulfläche
Bei der Montage werden die Systemträger mittels
Dachbefestigern (z.B. Dachhaken) auf den Sparren bzw. die
Pfetten (bei Metalldächern) des Gebäudes befestigt. Die
Dachbefestiger müssen in definierten Abständen montiert
werden, in Abhängigkeit vom Sparren/Pfettenabstand, der
Berücksichtigung des Randbereiches und den statischen
Gegebenheiten*. Die Auslegung erfolgt mit Hilfe eines
Konfigurationstools bzw. über projektbezogene statische
Nachweise.
* Auslegung gemäß örtlichen Gegebenheiten nach
Eurocode 1-DIN EN 1991-1-1/ Eurocode 9-DIN EN 1999-
1-1 erforderlich.
Lebensgefahr durch Beschädigungen
am Dach
GEFAHR
Zu hohe Belastung kann das Dach
schwer beschädigen!
•
Stellen Sie vor der Montage
und Installation sicher, dass
das Gebäude und besonders
die Dachkonstruktion den
durch die PV-Anlage sowie
den Montagebetrieb erhöhten
statischen Anforderungen
genügen.
Lebensgefahr durch herabfallende
Teile!
GEFAHR
Vom Dach herabfallende Teile können
zu schweren Verletzungen oder
zum Tod führen!
•
Stellen Sie vor jeder Montage
und Installation sicher, dass
das eingesetzte Material für
die Gebäudekonstruktion
geeignet ist und den statischen
Anforderungen vor Ort genügt.
Montageanleitung Pitched BaseLine
e
a

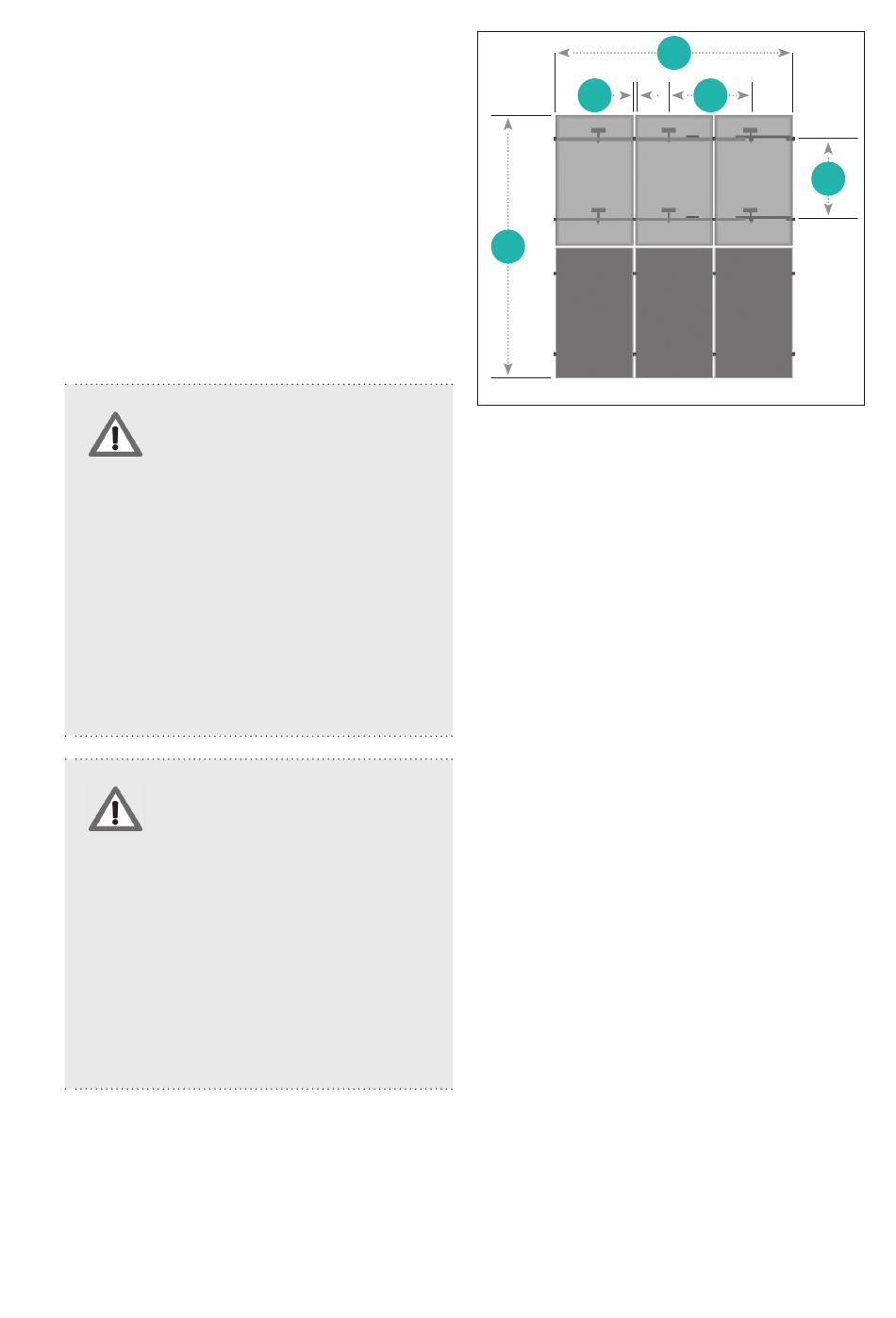

Bild 4 – 1 Modulfläche
a Höhe des Modulfeldes: Anzahl der Module
vertikal x Modullänge (+ ggf. Summe Spaltmaß)
b Breite des Modulfeldes: Anzahl der Module
horizontal x (Modulbreite + 22 mm) + 38 mm
c
Abstand der Systemträger vertikal (unter Beachtung
des Dachsteinrasters sowie der vom Modulhersteller
zugelassenen Klemmpunkte des Moduls):
Ca. Viertelspunkte der Module = 1/2 x Modullänge.
d Abstand der Dachhaken horizontal: Laut Planung,
abhängig vom Sparrenabstand und den statischen
Berechnungen*
e
Abstand zwischen den Modulen = 20-22mm
*
Auslegung gemäß örtlichen Gegebenheiten nach
Eurocode 1-DIN EN 1991-1-1 / Eurocode 9-DIN EN
1999-1-1 erforderlich.
b
d
c
9
