5. Montage der Dachbefestiger
Die Dachbefestiger werden auf der Dachkonstruktion
befestigt und dienen als Bindeglied zu den Systemträgern.
Der zulässige Abstand zwischen den Dachbefestigern
hängt von statischen Anforderungen ab und muss
projektspezifisch ausgelegt werden, z.B. mit dem Piched
BaseLine Auslegungstool. Die Art des Dachbefestigers
muss entsprechend der jeweiligen statischen Belastung,
Unterkonstruktion und Dachhaut gewählt werden. Je nach
Dachkonstruktion sowie Typ des Dachbefestigers kann
die Montage bzw. die Vorbereitung der Unterkonstruktion
variieren bzw. bauliche Zusatzmaßnahmen erfordern.
Wenden Sie sich hierfür im Zweifel an einen Dachdecker-
Fachbetrieb. Im Folgenden wird die Montage des
Aluminium-Dachhakens beschrieben. Die Montageschritte
für weitere Arten von Dachbefestigern werden im Kapitel 9
beschrieben.

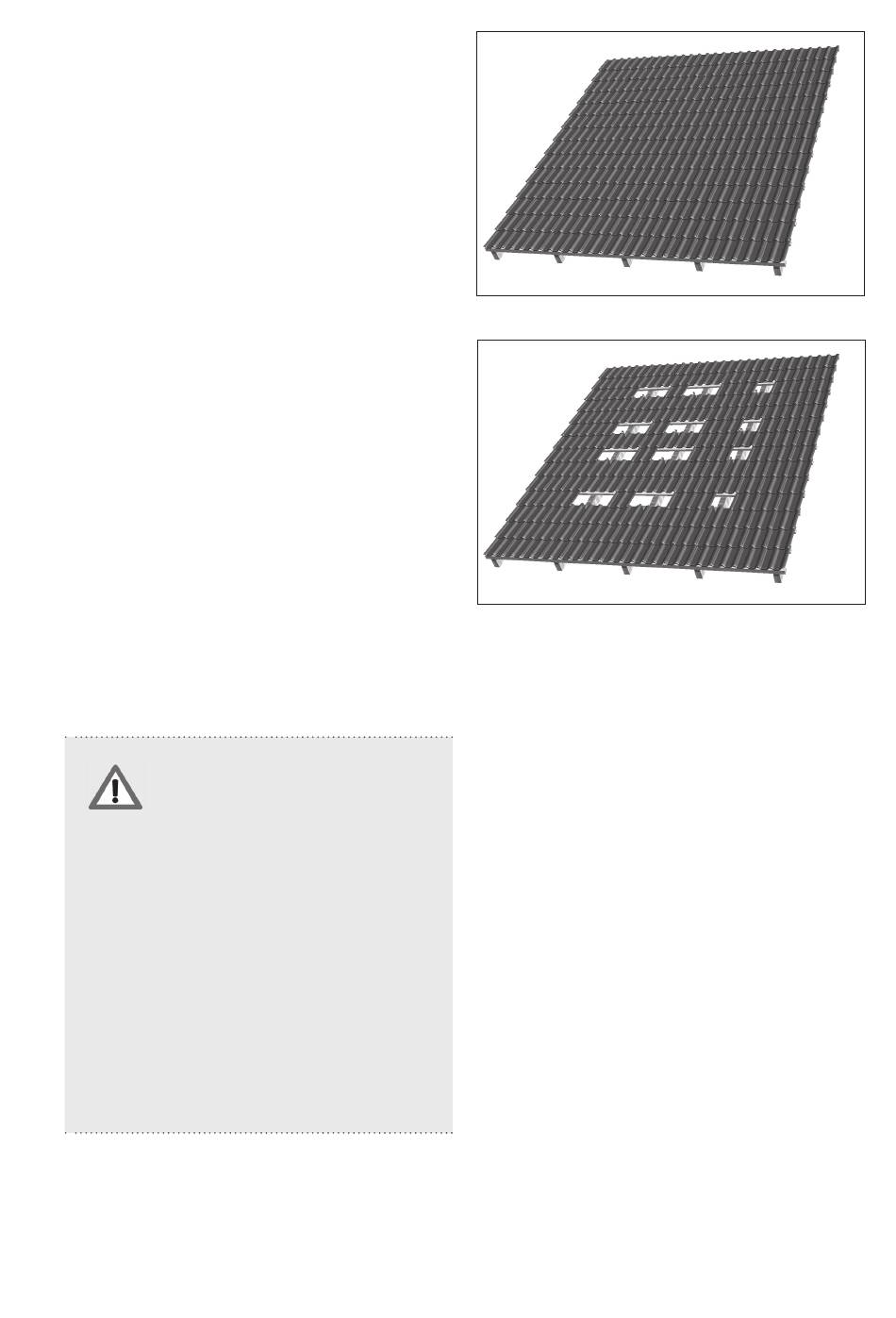

5.1. Vorbereitung der Dachunterkonstruktion
Montageschritte
•
Die Position der Systemträger und der Dachbefestiger
auf dem Dach festlegen unter Berücksichtigung von
Anlagenplanung, Ziegel- und Sparrenraster sowie
zulässigem Klemmbereich der verwendeten PV-Module.
•
Die Dachsteine an den entsprechenden Stellen
hochschieben oder entfernen.
Schäden am Gebäude und der PV-
Anlage durch unkorrekte Montage
VORSICHT
Unangemessene Abstände zwischen
den Dachbefestigern können
Schäden am Gebäude und der PV-
Anlage verursachen.
•
die Abstände der Dachbefestiger
entsprechend der Tool-Auslegung
wählen und einhalten!
•
Die gegebenenfalls
unterschiedlichen Abstände der
zu setzenden Dachbefestiger für
den Randbereich und Feldbereich
einhalten!
Montageanleitung Pitched BaseLine
x
x
x
x
Bild 5.1-1
Bild 5.1-2
x
x
x
x
x
x
x
x
11
