Materialschaden durch
unkorrekte Montage
VORSICHT
Unkorrekt montierte Außenklicks
können ausreißen.
•
Alle Außenklick-Verbindungen
entsprechend der Anleitung
montieren.
Bild 10-1
Bild 10-3
Bild 10-5
Montageanleitung Pitched BaseLine
Bild 10-2
Bild 10-4
Bild 10-6

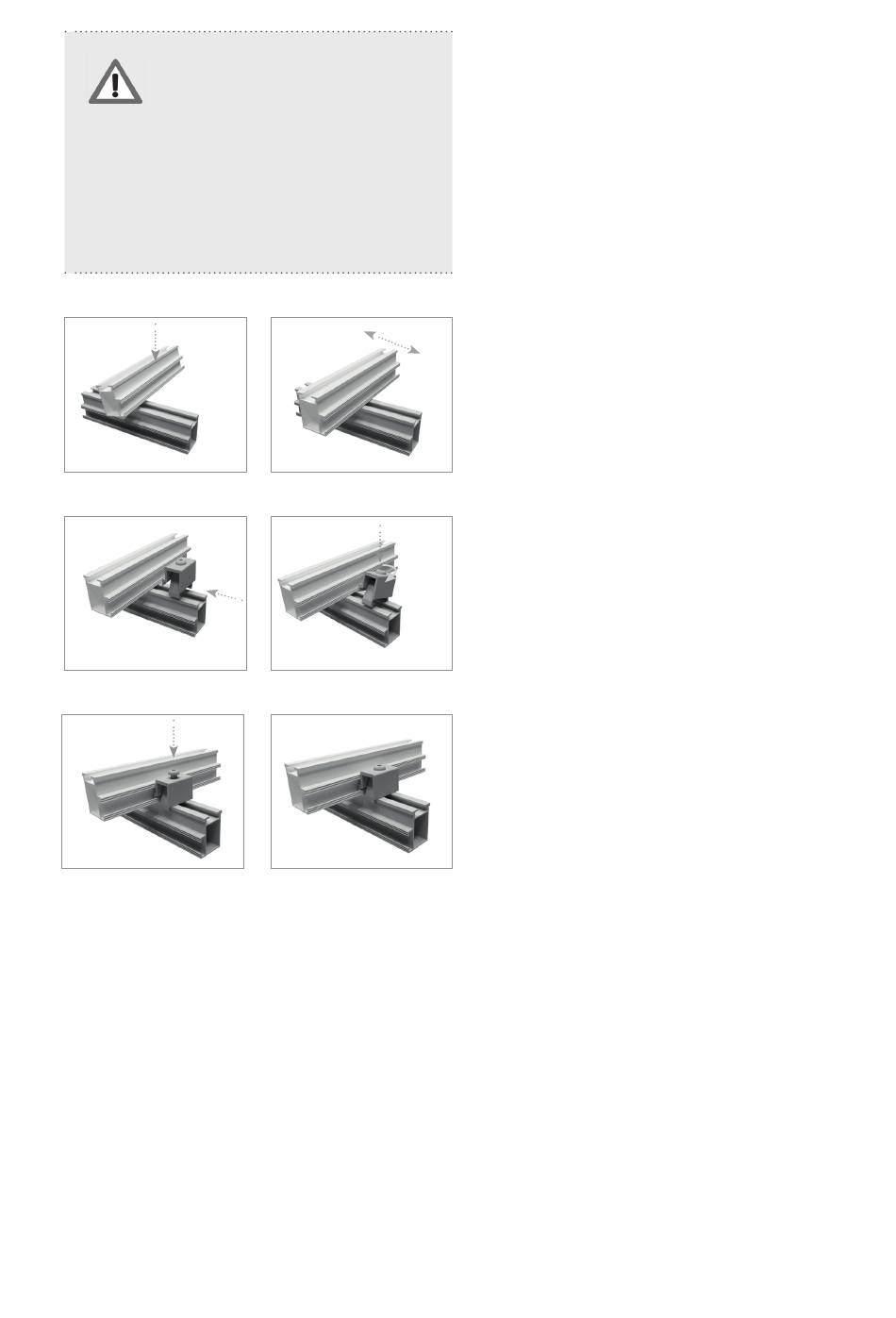

10. Variante: Kreuzschienenmontage
Bei bestimmten statischen Anforderungen oder
Dachgegebenheiten kann eine Kreuzschienenmontage
notwendig sein. Hierbei kommen
Kreuzschienenverbinder zum Einsatz, die die beiden
Systemträgerlagen miteinander verbinden. Die Stärke
des Systemträgers ist dabei unerheblich.
Montageschritte
•
Systemträger der 2. Systemträgerlage im 90° - Winkel
über die bereits montierte Systemträgerlage legen
und ausrichten.
•
Den Außenklick des Kreuzschienenverbinders in den
unteren Systemträger klicken.
•
Den Kreuzschienenverbinder an den oberen
Systemträger so positionieren, dass der
Kreuzschienenverbinder in den Seitenkanal einhakt.
•
Schraube festziehen (Anzugsdrehmoment 8 Nm) und
so den oberen Systemträger festklemmen.
31
