2.2 Komponenten

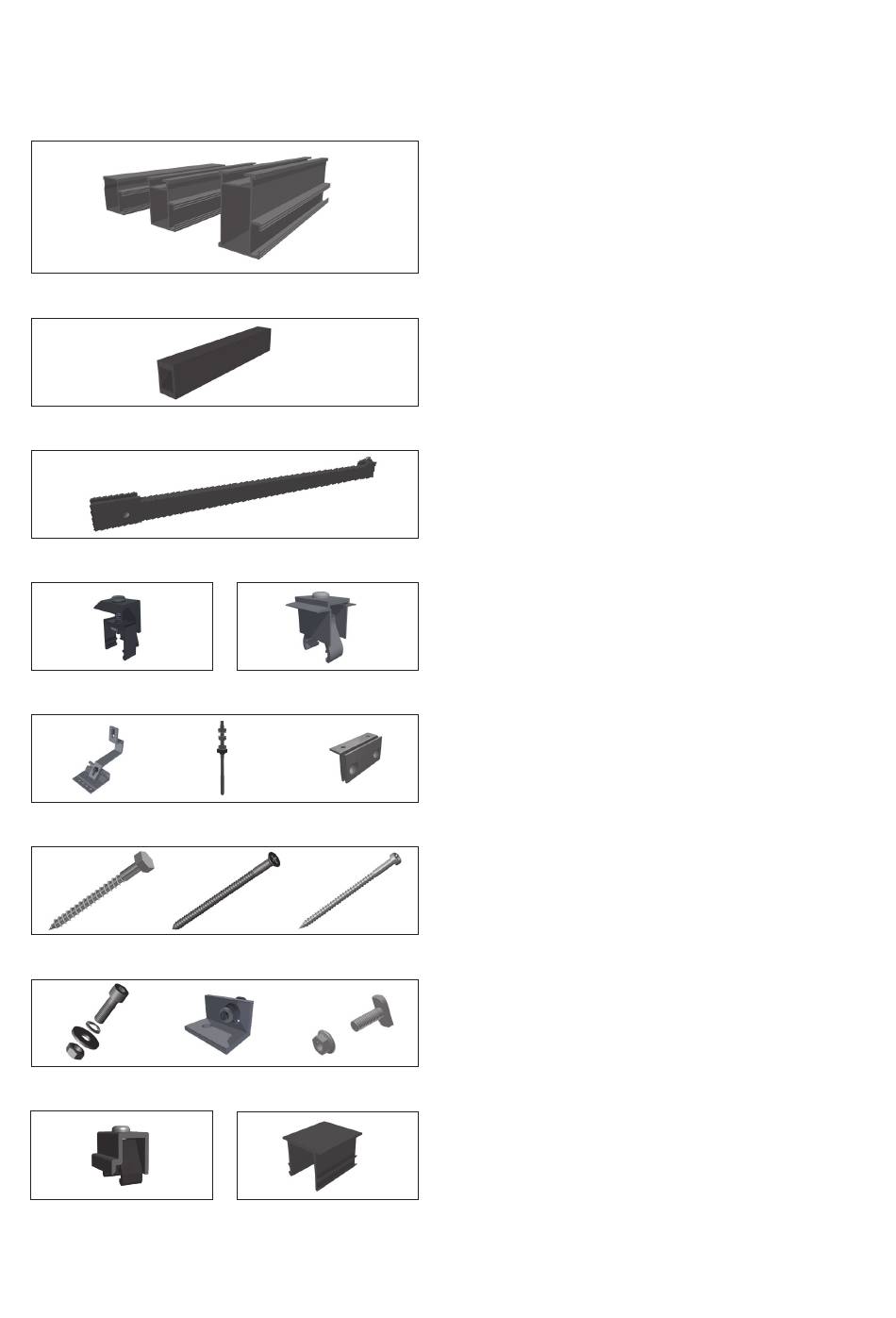

Im Folgenden sind alle Systemteile des Pitched BaseLine dargestellt, die im Lieferumfang enthalten sein
können. Der genaue Lieferumfang sowie die Anzahl der einzelnen Systemteile richten sich nach Ihrer Bestellung.
2.2-1
2.2-2
2.2-3
2.2-4
2.2-6
2.2-7
2.2-8
2.2-9
6
2.2-5
2.2-10
2.2-1 Systemträger (ST), mögliche Ausführungen:
• ST-AK 5/40 in unterschiedlichen Längen
• ST-AK 7/47 in unterschiedlichen Längen
• ST-AK 13/60 in unterschiedlichen Längen
2.2-2 Innenliegender Verbinder (jeweils für ST)
2.2-3 Teleskop-Endstück (optional), mögliche
Ausführungen:
• für ST-AK 7/47 und ST-AK 13/60
2.2-4 Modulendhalter, mögliche Ausführungen:
• für unterschiedliche Modulrahmenhöhen
• blank oder schwarz
2.2-5 Modulhalter, mögliche Ausführungen:
• für unterschiedliche Spannen von
Modulrahmenhöhen
• blank oder schwarz
2.2-6 Dachbefestigung, mögliche Ausführungen
• Dachhaken in verschiedenen Ausführungen
(Beispiel: Aluminium-Dachhaken)
• Stockschrauben in verschiedenen Ausführungen
(Beispiel: Stockschraube mit Gummidichtung)
• Blechklemmen in verschiedenen Ausführungen
(Beispiel: Kalzip Klemme)
2.2-7 Befestigungsmaterial für Dachhaken, in
verschiedenen Ausführungen je nach Dachhaken-Typ
2.2-8 Verbindungsmaterial für den Anschluss der Dachbe-
festigung an den Systemträger, mögliche
Ausführungen:
• Winkel mit Kleinteilen (benötigt für einige
Dachhaken, für Stockschrauben und Blechklemmen)
• Hammerkopfschraube und Sperrzahnmutter
(lose geliefert)
2.2-9 Kreuzschienenverbinder
2.2-10 Abdeckkappe (optional), mögliche Ausführungen
• silber (jeweils für ST-AK)
• schwarz (jeweils für ST-AK)
Montageanleitung Pitched BaseLine
