5. Gründung
5.1 Installation der Rammfundamente
Rammfundamente sollten so wie in Bild 5.1 – 1 gezeigt ausgerichtet werden. Stellen Sie sicher, dass die
Fundamente innerhalb der Toleranzen positioniert und installiert werden. Die entsprechenden Toleranzen
entnehmen Sie bitte Ihrer ÜZ. Sofern keine spezifi schen Angaben in der ÜZ vorliegen gelten die folgenden
Richtwerte:
Toleranzen
1

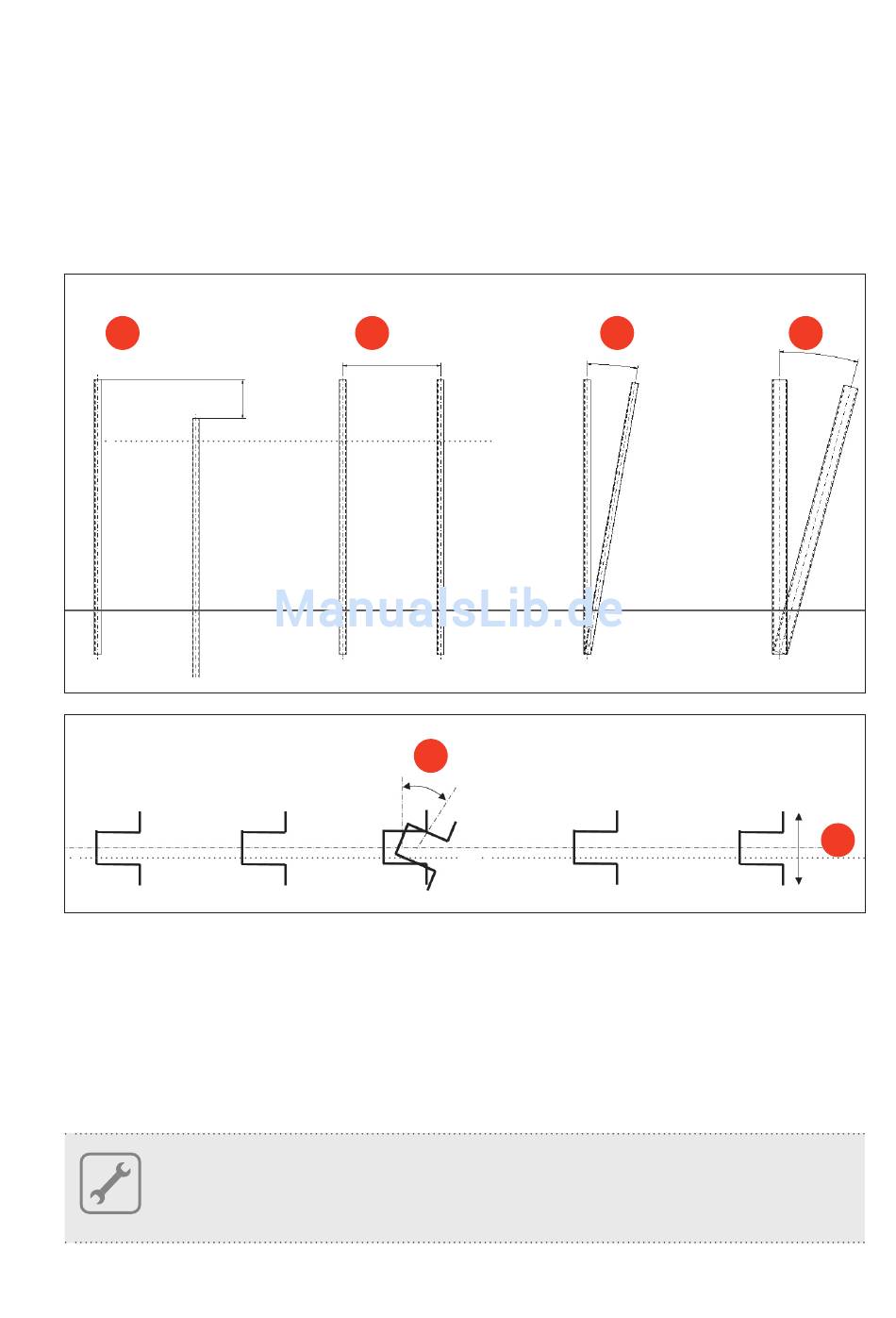

Bild 5.1 - 1 Ausrichtung der Rammpfosten
1. Pfostenhöhe max. ± 2 cm bezogen auf die geplante Pfostenhöhe
2. Position O-W & N-S max. ± 5 cm
3. Neigungstoleranz O-W max. 1° (1° ≈ 2cm/m)
4. Neigungstoleranz N-S max. 1°
5. Verdrehung max. 2°
6. Achstoleranz O-W max. ± 2cm bezogen auf die Pfostenoberkante
HINWEIS!
Nach dem die Rammpfosten gesetzt worden sind, sollte der Pfahlkopf (ca. 3 cm) mit Zinkstaub-
grundierung nachbehandelt werden. Dies verhindert die vorzeitige Korrosion und unterstützt
damit die Langlebigkeit des Systems.
