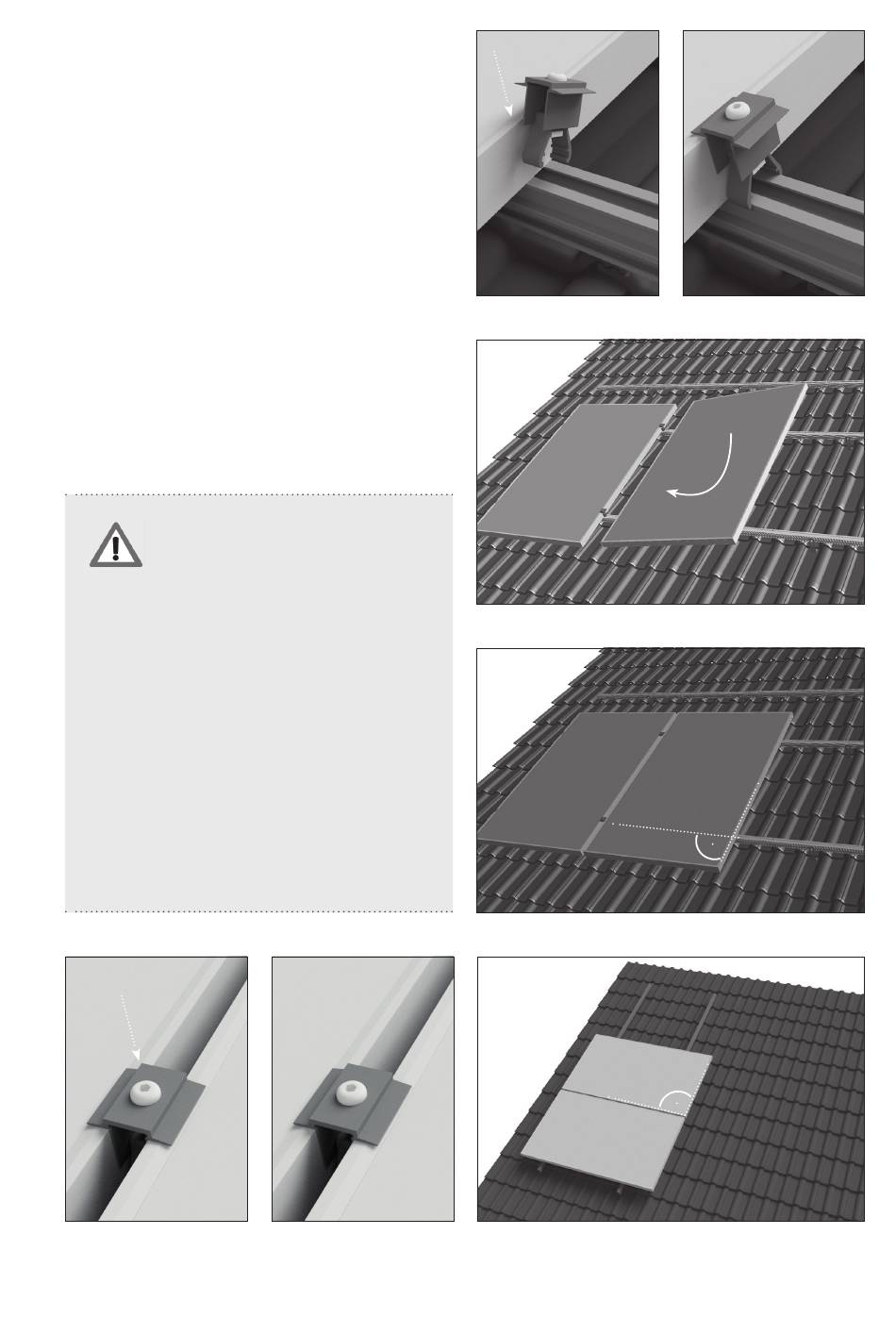

8.2. Module innen befestigen
Zwischen zwei Modulen werden jeweils zwei
Modulhalter befestigt.
Montageschritte
•
Außenklick des Modulhalters an den Systemträger
klicken.
•
Modulhalter ganz an den Rahmen des bereits
montierten Moduls heranschieben.
•
Zweites Modul an den Modulhalter heranschieben
(maximal zulässiges Spaltmaß zwischen zwei
Modulen: 22mm) und ausrichten.
•
Schraube festziehen (Anzugsmoment 8 Nm) und so
die Module festklemmen.
Materialschaden durch fehlerhafte
Montage
VORSICHT
Unkorrekt befestigte Module können
herunterfallen und beschädigt
werden.
•
Achten Sie auf ein korrektes
Einrasten des Außenklicks.
•
Schieben Sie das Modul ganz an
den Modulhalter heran.
•
Halten Sie das vorgeschriebene
Anzugsmoment von 8 Nm beim
Festziehen der Schraube ein.
•
Prüfen Sie nach der Montage den
festen Sitz beider Module.
Bild 8.2.-5
Montageanleitung Pitched BaseLine
Bild 8.2.-6
Bild 8.2.-1
Bild 8.2.-3 Hochkantmontage
Bild 8.2.-4 Hochkantmontage
Bild 8.2.-7 Quermontage
Bild 8.2.-2
25
