9.2. Montage Stockschrauben
Auf Blech- oder Eternitdächern können Stockschrauben
als Dachbefestigung zum Einsatz kommen. Diese
variieren sowohl in der Abdichtungsmethode
(Gummidichtung bzw. Kalotte) als auch im Gewindetyp
des unteren Teils der Schraube (für Holz oder
Metallpfetten). Das saubere Setzen der Dichtung bzw.
der Kalotte sind besonders zu beachten.
Außerdem haben Blech- bzw. Eternitdächer
üblicherweise eine Pfetten-Unterkonstruktion. Das
bedeutet, dass die Systemträger, im Gegensatz zu den
bislang aufgeführten Ziegeldach – Varianten, vertikal
an Stelle von horizontal verlaufen. Daraus ergibt
sich die Quermontage der Module als bevorzugte
Einbauvariante, ansonsten bleiben die Montageschritte
zur Schienen- und Modulbefestigung identisch.
Montageschritte
•
Löcher für die Stockschrauben vorbohren. Dabei
beachten, dass die Stockschrauben immer auf den
Hochsicken sitzen müssen. Außerdem die zulässigen
Randabstände in der Unterkonstruktion einhalten.
•
Schraube einsetzen.
•
Dichtscheibe bzw. Kalotte mit Hilfe der Mutter
ausreichend fest anziehen, ohne die Eindeckung zu
beschädigen oder zu verformen.
•
Die mitgelieferten Winkel auf die Stockschrauben
montieren. Dabei alle Winkel auf eine Höhe bringen,
z.B. mittels einer Richtschnur.
Schäden am Gebäude und der
PV-Anlage durch unkorrekte
Montage
VORSICHT
Falsch montierte Stockschrauben
können ausreißen.
•
Bohren Sie die Löcher für die
Stockschrauben vor!
•
Halten Sie bei der Befestigung
in der Pfette die zulässigen
Randabstände für Bohrungen in
Holz/Metall ein!
Montageanleitung Pitched BaseLine
Gebäudeschaden durch
Undichtigkeit
VORSICHT
Unkorrekt gesetzte Stockschrauben
können zu Undichtigkeiten führen.
•
Stockschrauben immer auf
die Hochsicken, niemals in die
Tiefsicken setzen!
•
Auf sauberen Sitz und
ausreichenden Anpressdruck
der Gummimuffen bzw. Kalotten
achten!

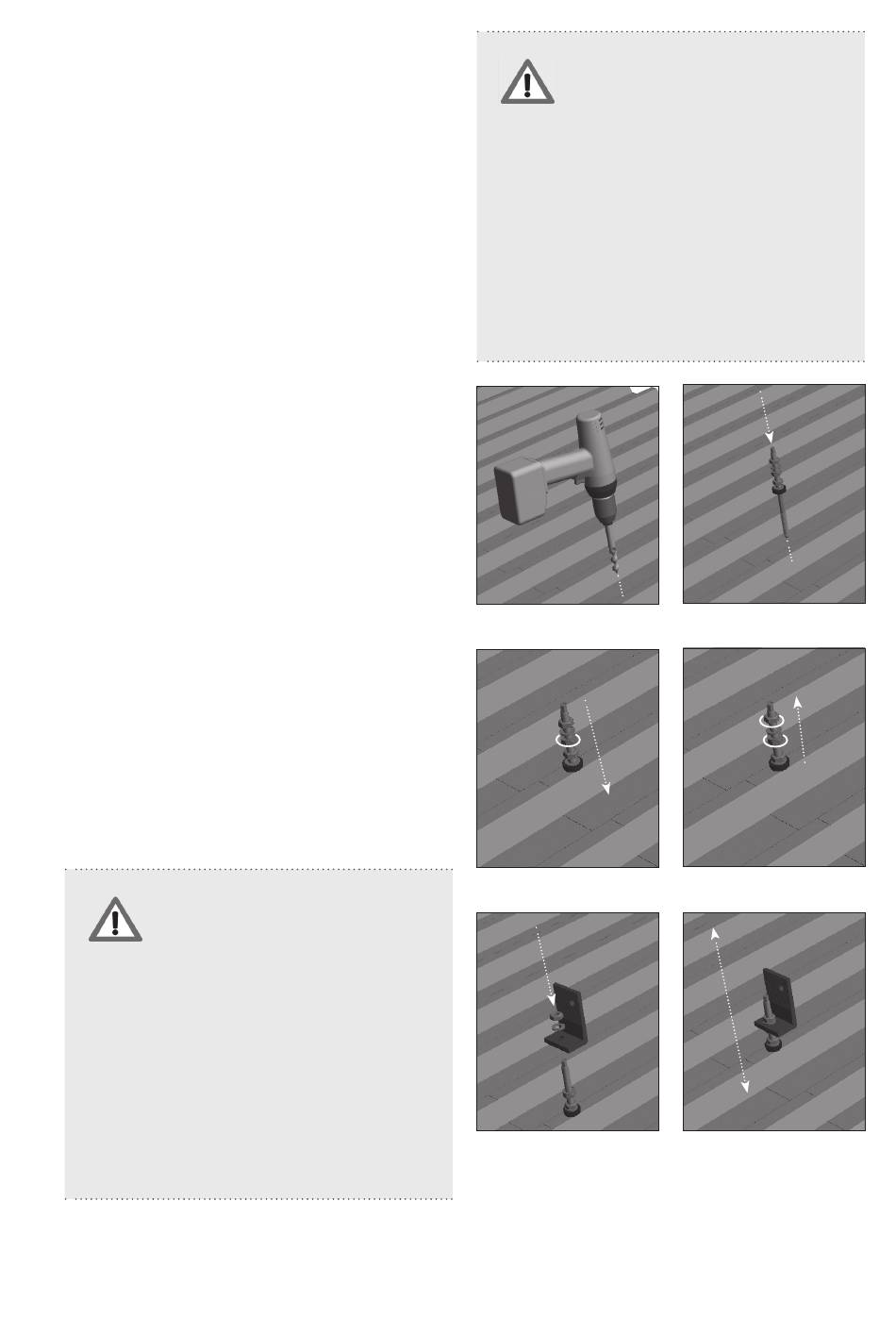

Bild 9.2.-1
Bild 9.2.-3
Bild 9.2.-5
Bild 9.2.-2
Bild 9.2.-4
Bild 9.2.-6
