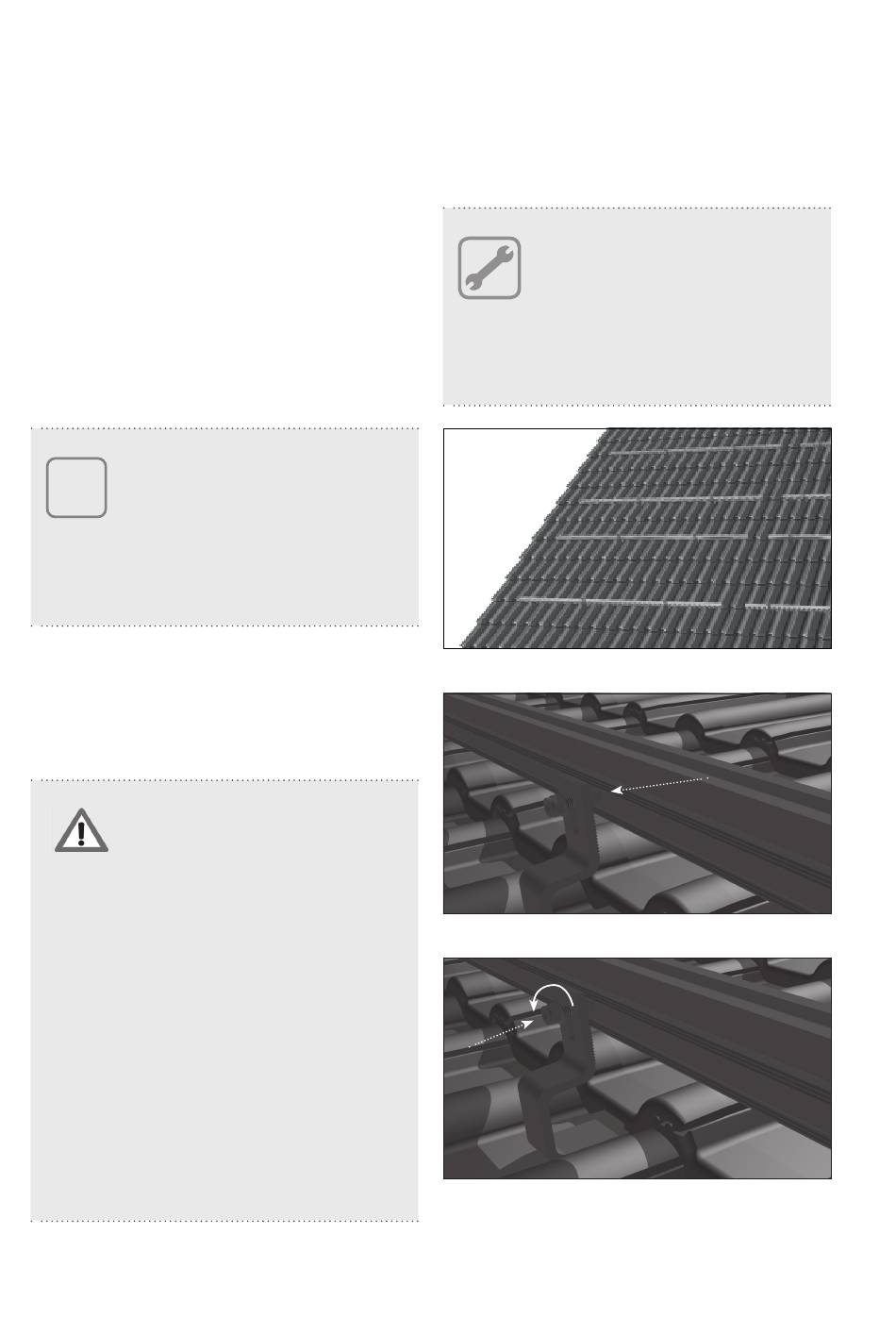

6. Montage der Systemträger
Die Systemträger dienen der Modulauflage und
existieren in unterschiedlichen Stärken und Längen.
Die Montage ist jeweils identisch.
6.1. Setzen und Ausrichten der Systemträger
Montageschritte
•
Die Gesamt-Systemträgerlänge je
Systemträgerstrang auslegen (s. Kapitel 4)
und ggf. notwendige Systemträger-Zuschnitte
vornehmen.
•
Systemträger auf dem Dach verteilen
HINWEIS!
i
Der zulässige Kragarm (Überstand der
losen Schienenenden über die letzte
Dachbefestigung) ist auf maximal 30 cm
begrenzt. Achten Sie darauf dieses Maß
nicht zu überschreiten.
•
Schiene am Dachhaken anhalten, Hammerkopf
in den seitlichen Kanal setzen, Schraube mit einer
viertel Drehung im Seitenkanal der Grundschiene lose
befestigen, Mutter lose anziehen
Materialschaden durch
unkorrekte Montage
VORSICHT
Unkorrekt montierte Hammerkopf-
Schrauben können ausreißen.
•
Beim Einsetzen der Hammerkopf-
schrauben immer auf korrekten,
senkrechten Sitz des Schrauben-
kopfes im Kanal achten!
•
Bei der Ausrichtung der Schienen
und der finalen Befestigung der
Hammerkopfschrauben darauf
achten, dass der Schraubenkopf
nicht unbemerkt in eine
unkorrekte Position rutscht!
•
Den angegebenen Anzugs-
moment von 20 Nm beachten!
16
HINWEIS!
Die Systemträger nicht alle auf
einmal befestigen, sondern zwischen
den Installationsschritten 6.1 und 6.2
wechseln. Die einzelnen Systemträger
jeweils untereinander mit dem Verbinder
zusammengesteckt montieren.
Bild 6.1-1
Bild 6.1-2
Bild 6.1-3
Montageanleitung Pitched BaseLine
