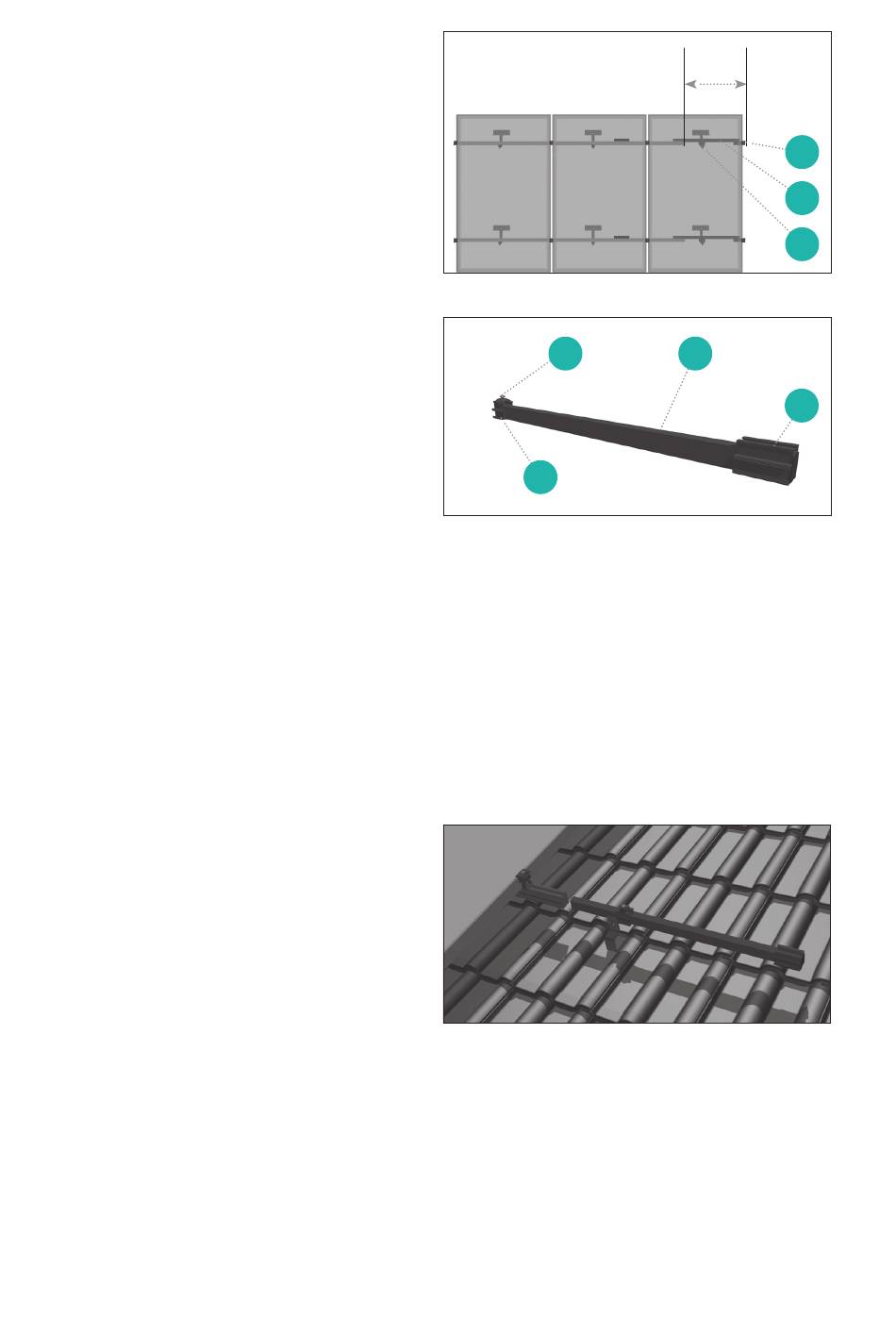

6.4. Teleskop-Endstücke (Optional)
Die Teleskop-Endstücke dienen der millimetergenauen
zuschnittsfreien Längeneinstellung des Systemträgers
und werden an der rechten Seite jeder
durchgehenden Systemträger-Reihe gesetzt. Sie
können den Systemträger um max. 66 cm verlängern.
Die Teleskop-Endstücke werden vormontiert geliefert
inkl. eines schmalen Systemträger-Abschnittes zur
Befestigung am Dachbefestiger sowie eines etwas
breiteren Systemträger-Abschnittes zur Befestigung
des Modulendhalters.
Montageschritte
•
Die Systemträger-Reihe nicht mit einer
zugeschnittenen Systemträger sondern mit dem
Teleskop-Endstück abschließen.
•
Teleskop-Endstück in den Kanal des
Systemträgers schieben.
20
Bild 6.4-1
b
c
Bild 6.4-2
a Verbindungsstück zum variablen Einschub in den
Systemträger
b Arretierungsclip
c
Loser Systemträger – Abschnitt zum Anschluss an
einen Dachbefestiger (falls nötig)
d Fest montierter Systemträger-Abschnitt zur
Aufnahme des Modulendhalters.
Bild 6.4-3
Montageanleitung Pitched BaseLine
110 mm -
660 mm
d
a
c
a
d
