7. Montage des Außenklicks
Bei der Montage der Module werden Außenklicks
verwendet. Der Außenklick ist ein spezieller Klip, mit
dem die Modulhalter an dem Systemträger befestigt
werden. Für die Montage benötigen Sie
ausschließlich einen Innensechskantschlüssel (5 mm).
Montageschritte
•
Außenklick leicht schräg an dem
Systemträger setzen, sodass der Außenklick
an der Kante von einer Seite einhakt.
•
Außenklick nach unten drücken. Auf ein
hörbares Einrasten in der Auflageschiene
achten.
•
Innensechskantschraube mit 8 Nm festziehen.
HINWEIS!
i
Die Form des Außenklicks stimmt genau
mit dem Profil des Systemträgers überein.
Er ist bewusst schwerläufig konstruiert,
um bei vertikalen Schienenverlauf ein
ungewolltes Verrutschen zu verhindern.
Zum Verschieben des Außenklicks leicht
von oben auf die Schraube drücken und
den Außenklick mit etwas Druck längs
des Schienenkanals bewegen.
22
1
3

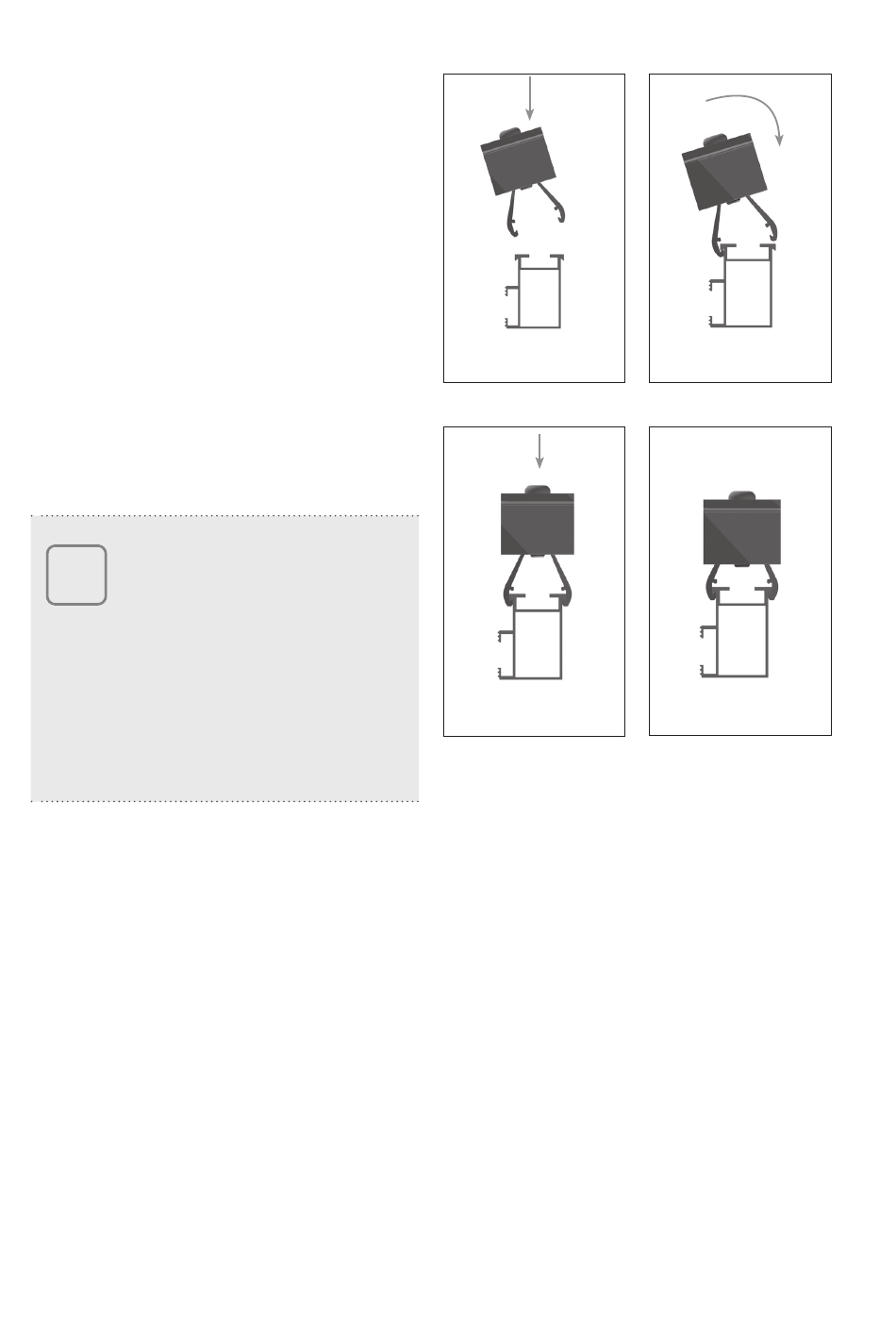

Bild 7-1 Montageschritte
Montageanleitung Pitched BaseLine
