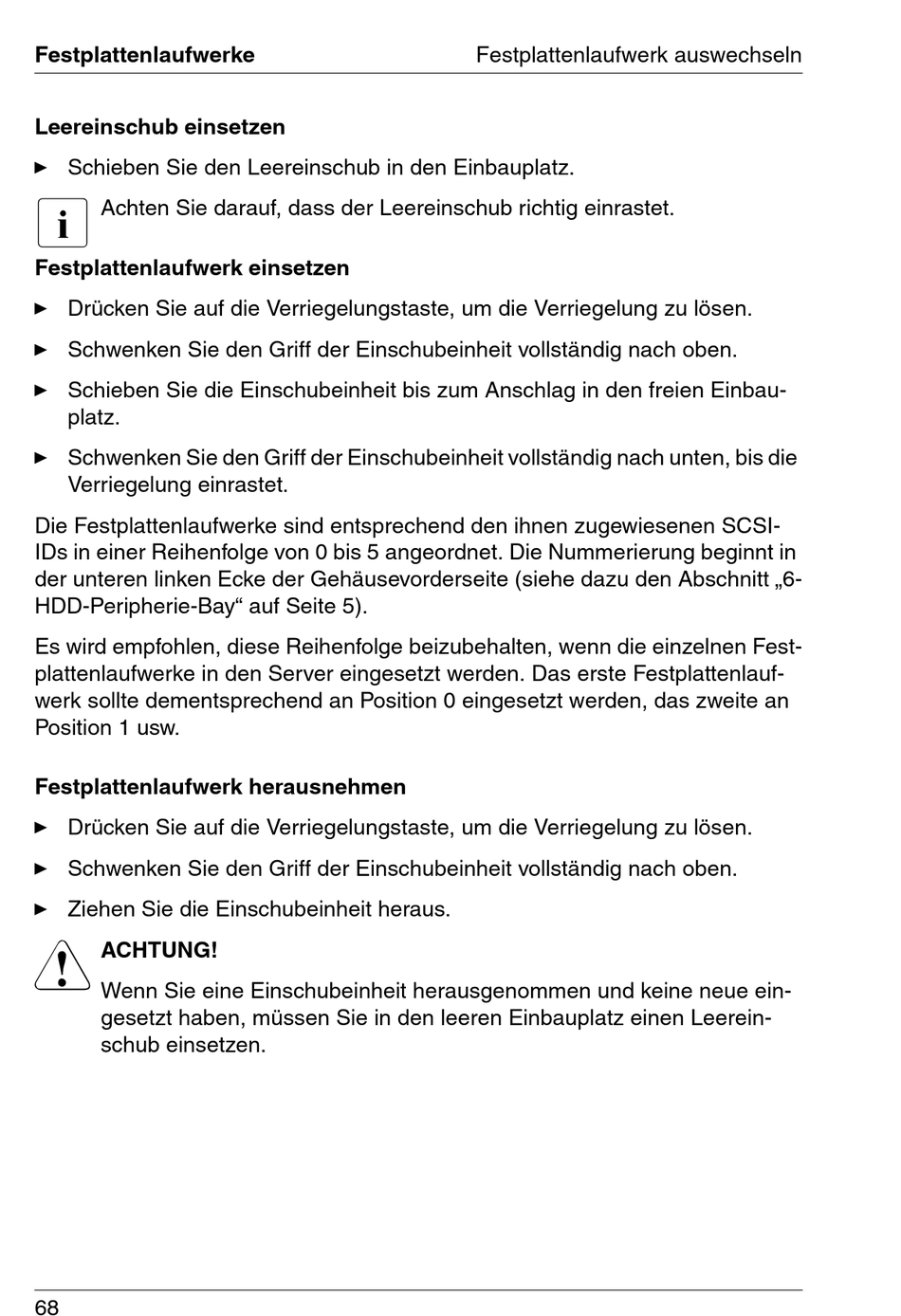

Festplattenlaufwerke
Leereinschub einsetzen
Ê Schieben Sie den Leereinschub in den Einbauplatz.
I
Achten Sie darauf, dass der Leereinschub richtig einrastet.
Festplattenlaufwerk einsetzen
Ê Drücken Sie auf die Verriegelungstaste, um die Verriegelung zu lösen.
Ê Schwenken Sie den Griff der Einschubeinheit vollständig nach oben.
Ê Schieben Sie die Einschubeinheit bis zum Anschlag in den freien Einbau-
platz.
Ê Schwenken Sie den Griff der Einschubeinheit vollständig nach unten, bis die
Verriegelung einrastet.
Die Festplattenlaufwerke sind entsprechend den ihnen zugewiesenen SCSI-
IDs in einer Reihenfolge von 0 bis 5 angeordnet. Die Nummerierung beginnt in
der unteren linken Ecke der Gehäusevorderseite (siehe dazu den Abschnitt „6-
HDD-Peripherie-Bay" auf Seite 5).
Es wird empfohlen, diese Reihenfolge beizubehalten, wenn die einzelnen Fest-
plattenlaufwerke in den Server eingesetzt werden. Das erste Festplattenlauf-
werk sollte dementsprechend an Position 0 eingesetzt werden, das zweite an
Position 1 usw.
Festplattenlaufwerk herausnehmen
Ê Drücken Sie auf die Verriegelungstaste, um die Verriegelung zu lösen.
Ê Schwenken Sie den Griff der Einschubeinheit vollständig nach oben.
Ê Ziehen Sie die Einschubeinheit heraus.
V
ACHTUNG!
Wenn Sie eine Einschubeinheit herausgenommen und keine neue ein-
gesetzt haben, müssen Sie in den leeren Einbauplatz einen Leerein-
schub einsetzen.
68
Festplattenlaufwerk auswechseln
