Server bedienen

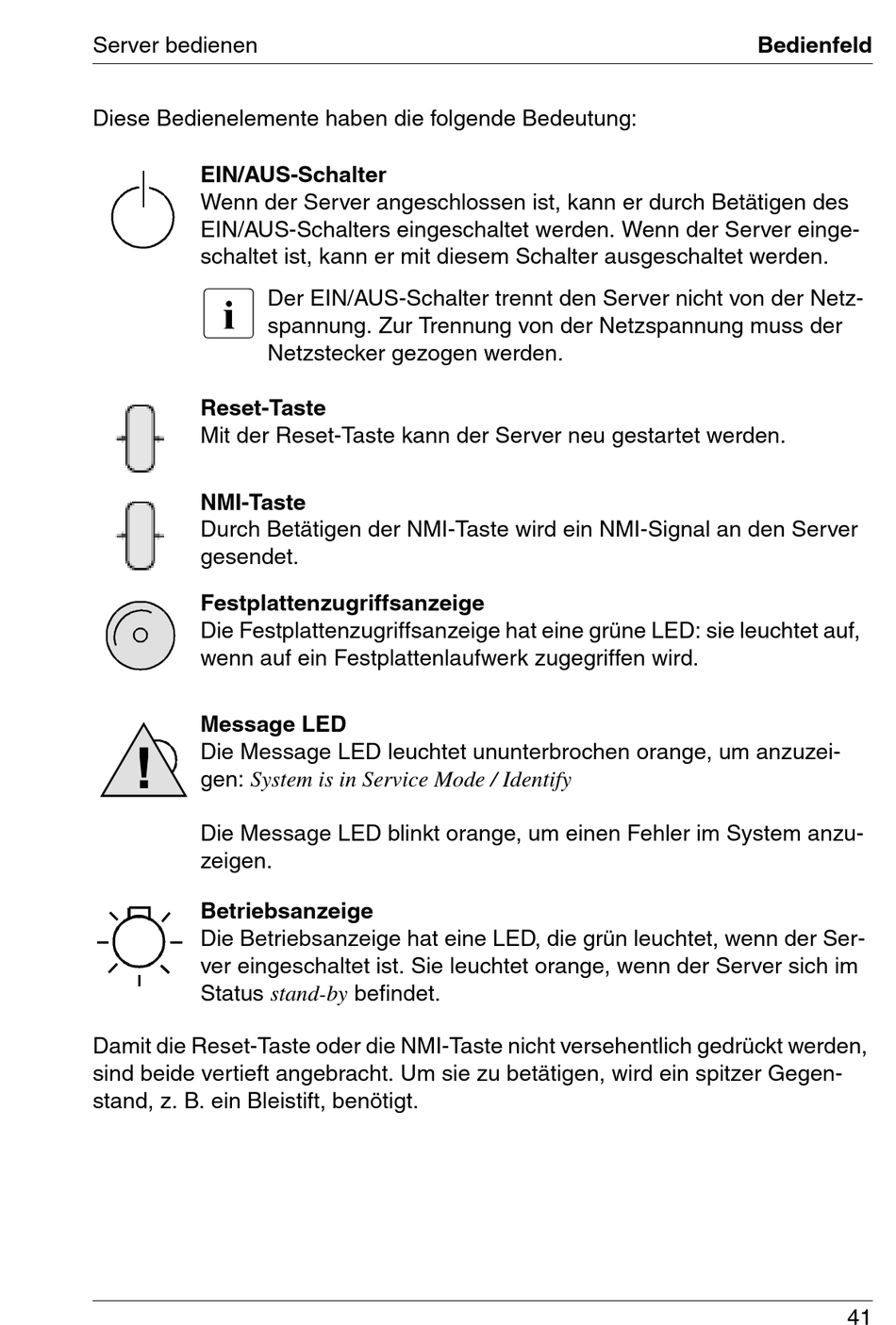

Diese Bedienelemente haben die folgende Bedeutung:
EIN/AUS-Schalter
Wenn der Server angeschlossen ist, kann er durch Betätigen des
EIN/AUS-Schalters eingeschaltet werden. Wenn der Server einge-
schaltet ist, kann er mit diesem Schalter ausgeschaltet werden.
I
Reset-Taste
Mit der Reset-Taste kann der Server neu gestartet werden.
NMI-Taste
Durch Betätigen der NMI-Taste wird ein NMI-Signal an den Server
gesendet.
Festplattenzugriffsanzeige
Die Festplattenzugriffsanzeige hat eine grüne LED: sie leuchtet auf,
wenn auf ein Festplattenlaufwerk zugegriffen wird.
Message LED
Die Message LED leuchtet ununterbrochen orange, um anzuzei-
gen: System is in Service Mode / Identify
!
Die Message LED blinkt orange, um einen Fehler im System anzu-
zeigen.
Betriebsanzeige
Die Betriebsanzeige hat eine LED, die grün leuchtet, wenn der Ser-
ver eingeschaltet ist. Sie leuchtet orange, wenn der Server sich im
Status stand-by befindet.
Damit die Reset-Taste oder die NMI-Taste nicht versehentlich gedrückt werden,
sind beide vertieft angebracht. Um sie zu betätigen, wird ein spitzer Gegen-
stand, z. B. ein Bleistift, benötigt.
Der EIN/AUS-Schalter trennt den Server nicht von der Netz-
spannung. Zur Trennung von der Netzspannung muss der
Netzstecker gezogen werden.
Bedienfeld
41
