Server ins Rack einbauen

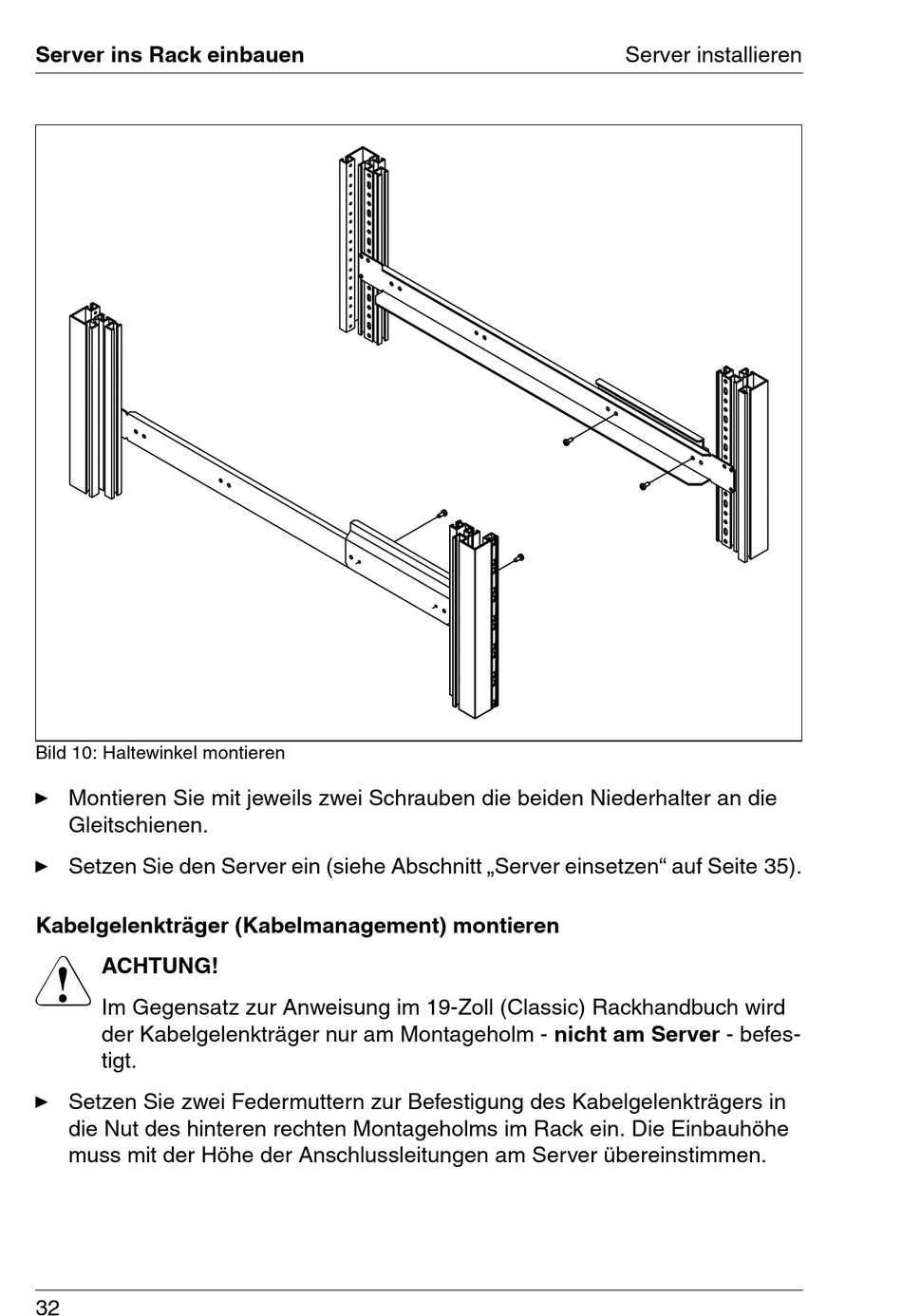

Bild 10: Haltewinkel montieren
Ê Montieren Sie mit jeweils zwei Schrauben die beiden Niederhalter an die
Gleitschienen.
Ê Setzen Sie den Server ein (siehe Abschnitt „Server einsetzen" auf Seite 35).
Kabelgelenkträger (Kabelmanagement) montieren
V
ACHTUNG!
Im Gegensatz zur Anweisung im 19-Zoll (Classic) Rackhandbuch wird
der Kabelgelenkträger nur am Montageholm - nicht am Server - befes-
tigt.
Ê Setzen Sie zwei Federmuttern zur Befestigung des Kabelgelenkträgers in
die Nut des hinteren rechten Montageholms im Rack ein. Die Einbauhöhe
muss mit der Höhe der Anschlussleitungen am Server übereinstimmen.
32
Server installieren
