Fujitsu PRIMERGY RX200 S2 Betriebsanleitung Seite 46

Bedien- und Anzeigeelemente
1 Diskettenlaufwerk: Zugriffsanzeige (grün)
Leuchtet grün, wenn auf das Speichermedium zugegriffen wird.
2 Diskettenlaufwerk: Auswurftaste
3 CD-ROM/DVD-Laufwerk: Zugriffsanzeige (grün)
Leuchtet grün, wenn auf das Speichermedium zugegriffen wird.
4 CD-ROM/DVD-Laufwerk: Auswurftaste
5 HDD-Zugriffsanzeige (grün)
Blinkt grün, wenn auf ein Festplattenlaufwerk zugegriffen wird.
6 ID-Anzeige (blau)
Leuchtet blau, wenn das System durch Druck auf die Identifizierungs-
Taste (8) ausgewählt wurde. Ein erneuter Druck auf die Taste deaktiviert
die Anzeige. Die ID-Anzeige leuchtet synchron mit der entsprechenden
Anzeige auf der Rückseite des Servers.
Die Anzeige kann auch über ServerView aktiviert werden bzw. ihr Status
wird an ServerView gemeldet.
7 Reset-Taste
RST Der Druck auf die Reset-Taste mit einem spitzen Gegenstand (z. B. eine
Papierklammer) führt zu einem Neustart des Systems.
V
ACHTUNG!
Hierbei droht Datenverlust!
8 Identifizierungs (ID)-Taste
ID Bei Betätigung der ID-Taste leuchten die ID-Anzeigen an der Front- und
Rückseite des Servers synchron.
9 Ein-/Aus-Taste
Wenn das System ausgeschaltet ist, wird mit einem Druck auf die Ein-
/Aus-Taste das System eingeschaltet. Wenn das System in Betrieb ist,
wird durch Druck auf die Ein-/Aus-Taste das System ausgeschaltet.
Weitere Hinweise finden Sie unter „Weitere Ein-/Ausschaltmöglichkeiten"
auf Seite 48.
I
Die Ein-/Aus-Taste trennt den Server nicht von der Netzspannung.
Zur vollständigen Trennung von der Netzspannung müssen Sie
den Netzstecker ziehen.

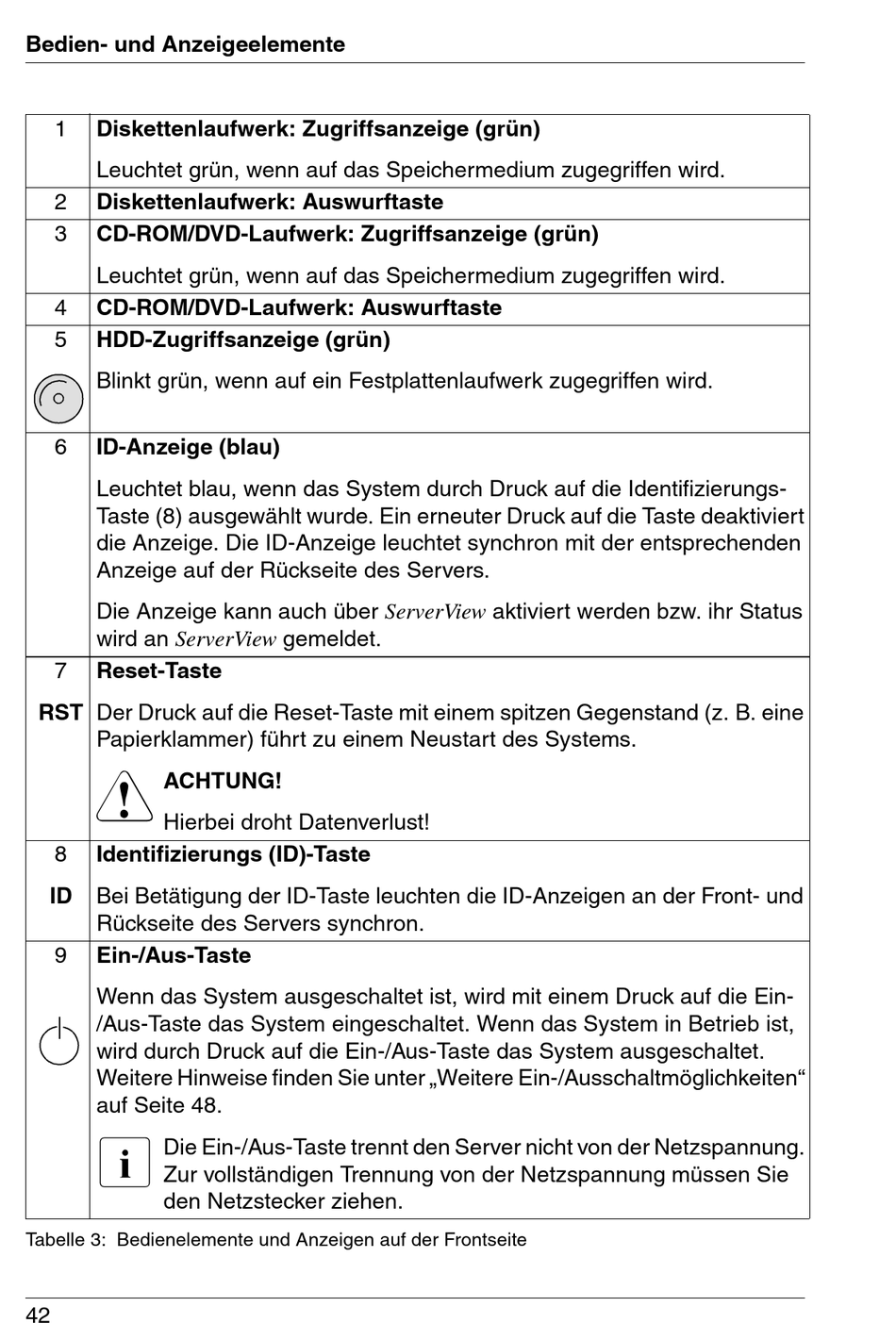

Tabelle 3: Bedienelemente und Anzeigen auf der Frontseite
42
