Server ins Rack ein-/ausbauen

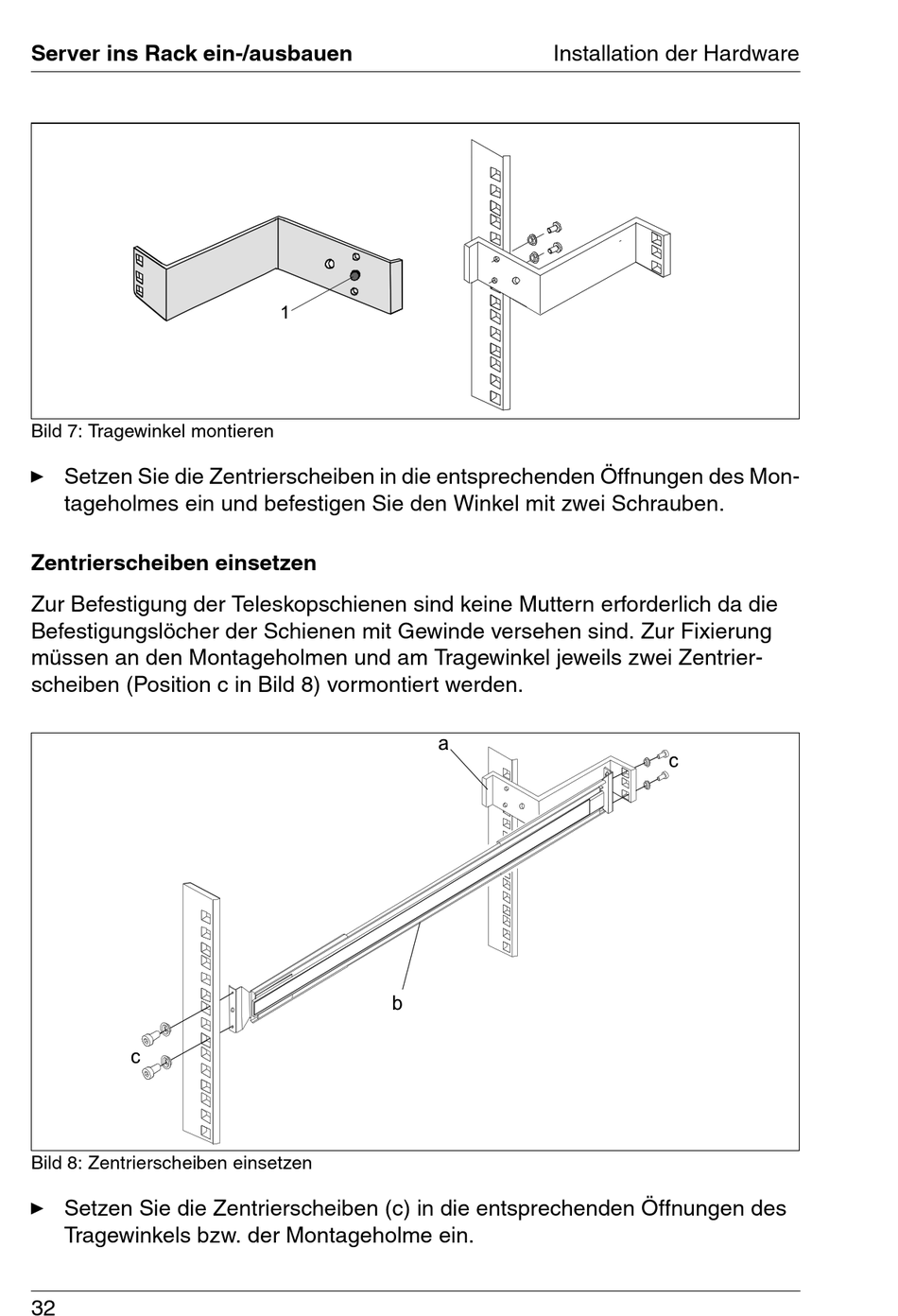

Bild 7: Tragewinkel montieren
Ê Setzen Sie die Zentrierscheiben in die entsprechenden Öffnungen des Mon-
tageholmes ein und befestigen Sie den Winkel mit zwei Schrauben.
Zentrierscheiben einsetzen
Zur Befestigung der Teleskopschienen sind keine Muttern erforderlich da die
Befestigungslöcher der Schienen mit Gewinde versehen sind. Zur Fixierung
müssen an den Montageholmen und am Tragewinkel jeweils zwei Zentrier-
scheiben (Position c in Bild 8) vormontiert werden.
Bild 8: Zentrierscheiben einsetzen
Ê Setzen Sie die Zentrierscheiben (c) in die entsprechenden Öffnungen des
Tragewinkels bzw. der Montageholme ein.
32
1
Installation der Hardware
