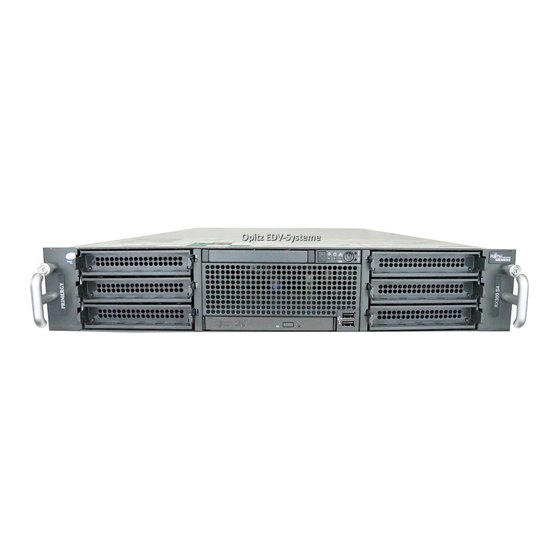

Fujitsu PRIMERGY RX300 S4 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Fujitsu Anleitungen
  4. Server
  5. PRIMERGY RX300 S4
  6. Betriebsanleitung
Fujitsu PRIMERGY RX300 S4 Betriebsanleitung

Fujitsu PRIMERGY RX300 S4 Betriebsanleitung

Serversystem
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
PRIMERGY RX300 S4
Betriebsanleitung
Ausgabe August 2008

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fujitsu PRIMERGY RX300 S4

Inhaltszusammenfassung für Fujitsu PRIMERGY RX300 S4

  • Seite 1 PRIMERGY RX300 S4 Betriebsanleitung Ausgabe August 2008...
  • Seite 2 Forderungen der DIN EN ISO 9001:2000 erfüllt. cognitas. Gesellschaft für Technik-Dokumentation mbH www.cognitas.de Copyright und Handelsmarken Copyright © 2008 Fujitsu Siemens Computers GmbH. Alle Rechte vorbehalten. Liefermöglichkeiten und technische Änderungen vorbehalten. Alle verwendeten Hard- und Softwarenamen sind Handelsnamen und/oder Warenzeichen der...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Einleitung ......7 Konzept und Zielgruppen dieses Handbuchs ..7 Übersicht über die Dokumentation .
  • Seite 4 Inhalt Bedienung und Inbetriebnahme ....55 Bedien- und Anzeigeelemente ....55 5.1.1 Die Frontseite .
  • Seite 5 Inhalt CSS Komponenten austauschen ....79 Hot-plug Netzteile ..... . . 80 8.1.1 Leereinsatz entfernen .

  • Seite 7: Einleitung

    Hardware und den ordnungsgemäßen Betrieb des Systems zuständig ist. Die Betriebsanleitung beinhaltet alle Beschreibungen, die für die Inbetrieb- nahme Ihres PRIMERGY RX300 S4 wichtig sind. Für das Verständnis der verschiedenen Erweiterungsmöglichkeiten sind Kennt- nisse der Bereiche Hardware und Datenübertragung notwendig, ebenso wie Grundkenntnisse des verwendeten Betriebssystems.

  • Seite 8: Übersicht Über Die Dokumentation

    Weitere Informationen zu Ihrem PRIMERGY RX300 S4 sind in folgenden Doku- menten enthalten: – Faltblatt „Quick Start Hardware - PRIMERGY RX300 S4“ (liegt nur als gedrucktes Exemplar bei) – Faltblatt „Quick Start Software - Quick Installation Guide“ (liegt nur als gedrucktes Exemplar bei) –...
  • Seite 9 Einleitung Übersicht über die Dokumentation Weitere Informationsquellen: – Handbuch zum Bildschirm – Dokumentation zu Baugruppen und Laufwerken – Dokumentation zu Ihrem Betriebssystem – Informationsdateien zu Ihrem Betriebssystem Betriebsanleitung RX300 S4...

  • Seite 10: Leistungsmerkmale

    Einleitung Leistungsmerkmale Customer Self Service (CSS) Das Customer Self Service (CSS)-Konzept von Fujitsu Siemens Computers ermöglicht es Ihnen, in bestimmten Fehlerfällen die betroffene Komponente zu identifizieren und selbst zu tauschen. Folgende Komponenten dürfen Sie im Rahmen des CSS-Konzeptes im Fehler- fall selbst tauschen: –...
  • Seite 11 Einleitung Leistungsmerkmale Die Aktivierung des TPMs erfolgt über das System BIOS (siehe hierzu Fujitsu Siemens Computers BIOS-Handbuch). ACHTUNG! – Beachten Sie bitte bei der Verwendung des TPMs die Programmbe- schreibungen der Dritt-Hersteller. – Erstellen Sie unbedingt eine Sicherung des TPM-Inhaltes. Befolgen Sie dazu die Anweisungen der Dritt-Hersteller-Programme.
  • Seite 12 Leistungsmerkmale Einleitung Lfd. Nr. Steckplatz-Nr. Merkmale PCI express x4 (x8 nur wenn Slot 2 leer bleibt) PCI X (64/133) PCI express x4 PCI express x4 (x8 nur wenn Slot 5 leer bleibt) PCI express x4 Tabelle 1: PCI-Steckplätze Festplattenlaufwerke Der Server verfügt über zwei Laufwerkskäfige für eine der folgenden Festplat- tenlaufwerks-Konfigurationen: –...
  • Seite 13 Einleitung Leistungsmerkmale – 2,5-Zoll SAS-Festplattenlaufwerke: bis zu zwölf (2x6) HDD-Module mit jeweils einem 2,5-Zoll SAS-Festplattenlaufwerk mit einer Bauhöhe von 15 Die Verbindung zur SAS/SATA-Rückwand erfolgt leitungslos. Dies ermöglicht ein einfaches Stecken oder Ziehen der HDD-Module (weitere Einzelheiten siehe Abschnitt „Hot-plug Festplattenlaufwerke“ auf Seite 81).
  • Seite 14 Leistungsmerkmale Einleitung Bedienbare Laufwerke/Komponenten Es stehen verschiedene Einbauplätze zur Verfügung: – ein Einbauplatz für ein 3,5 Zoll slimline 1,44 MB Diskettenlaufwerk (optional) ein LocalView-Modul (optional) oder ein CSS-LED-Modul (optional) – ein Einbauplatz für ein slimline optisches Laufwerk (optional) Die hier eingebauten bedienbaren Laufwerke können nicht im laufenden Betrieb getauscht werden.
  • Seite 15 ASR&R (Automatic Server Reconfiguration and Restart) startet im Fehlerfall das System neu und blendet dabei automatisch die fehlerhaften Systemkompo- nenten aus. Die Prefailure Detection and Analysing-Technologie (PDA) von Fujitsu Siemens Computers analysiert und überwacht alle für die Systemzuverlässigkeit wichti- gen Komponenten.
  • Seite 16 Leistungsmerkmale Einleitung Die RAID-Funktionalität des SAS RAID-Controllers unterstützt RAID-Level 0, 1, 10, 5 und 50 und erhöhen die Verfügbarkeit des Systems. Zusätzliche Verfügbarkeit bieten die hot-plug HDD-Module. iRMC S2 mit integriertem Service-LAN-Anschluss Die Features des iRMC S2 Advanced Video Redirection und Remote Storage sind optional verfügbar.
  • Seite 17 Einleitung Leistungsmerkmale Weitere Informationen zum iRMC S2 finden Sie im Handbuch „iRMC S2 - inte- grated Remote Management Controller“. Server Management Das Server Management wird mit Hilfe der mitgelieferten Software ServerView und der PDA-Technologie (Prefailure Detection and Analysing) realisiert. PDA meldet dem Systemverwalter frühzeitig drohende Systemfehler oder Überlas- tungen, sodass vorbeugend darauf reagiert werden kann.
  • Seite 18 Durch den auf dem System Board integrierten iRMC (integrated Remote Management Controller) und das optionale Remote Test- und Diagnosesystem RemoteView kann der PRIMERGY RX300 S4 Server auch aus der Ferne (remote) gewartet werden. Dadurch werden Remote-Diagnose zur Systemana- lyse, Remote-Konfiguration und ein Remote-Restart auch bei Ausfall des Betriebssystems oder Auftreten von Hardware-Fehlern ermöglicht.

  • Seite 19: Darstellungsmittel

    Einleitung Darstellungsmittel Darstellungsmittel In diesem Handbuch werden folgende Darstellungsmittel verwendet: Kursive Schrift kennzeichnet Kommandos und Menüpunkte „Anführungszeichen“ kennzeichnen Kapitelnamen und Begriffe, die hervor- gehoben werden sollen. Ê kennzeichnet Arbeitsschritte, die Sie in der angegebe- nen Reihenfolge ausführen müssen. ACHTUNG! kennzeichnet Hinweise, bei deren Nichtbeachtung Ihre Gesundheit, die Funktionsfähigkeit Ihres Servers oder die Sicherheit Ihrer Daten gefährdet sind.

  • Seite 20: Technische Daten

    Technische Daten Einleitung Technische Daten Elektrische Daten (Hot-Plug-Netzteil) Nennspannungsbereich 100 V - 240 V Nennfrequenz 50 Hz - 60 Hz Nennstrom im Grundausbau 4,2 A - 1,4 A / 100 V - 240 V Nennstrom maximal 8,0 A - 3,5 A / 100 V - 240 V Wirkleistung 730 W Scheinleistung...
  • Seite 21 Einleitung Technische Daten Mechanische Werte Breite 445 mm Tiefe 785 mm Höhe 85 mm bzw. 2HE Einbautiefe im Rack 745 mm Kabeltiefe im Rack 100,0 mm (1000 mm Rack empfohlen) Gewicht Ca. 25 kg (abhängig vom Ausbau). Belüftungsabstand Mindestens 200 mm bei Front- und Rückseite. Umgebungsbedingungen Klimaklasse 3K2 EN 60721 / IEC 721 Teil 3-3...

  • Seite 23: Installationsschritte Übersicht

    Installationsschritte Übersicht Dieses Kapitel beinhaltet eine Übersicht der Schritte zur Durchführung der Installation Ihres Servers. Die Verweise führen Sie zu den Abschnitten in denen Sie weitere Informationen zum entsprechendem Installationsschritt finden: Ê Zu allererst machen Sie sich bitte mit den Sicherheitshinweisen im „Wichtige Hinweise“...
  • Seite 24 Installationsschritte Übersicht Hinweise zur Konfiguration finden Sie auch im Abschnitt „Konfiguration mit ServerStart“ auf Seite – Lokale Konfiguration und Installation mit oder ohne ServerStart (siehe „Konfiguration mit ServerStart“ auf Seite 68 bzw. Abschnitt „Konfigura- tion ohne ServerStart“ auf Seite 69). Weitere Informationen zur remote- oder lokalen Installation des Ser- vers finden Sie im ServerStart Handbuch.

  • Seite 25: Wichtige Hinweise

    Wichtige Hinweise In diesem Kapitel finden Sie unter anderem Sicherheitshinweise, die Sie beim Umgang mit Ihrem Server unbedingt beachten müssen. Sicherheitshinweise Die nachfolgenden Sicherheitshinweise sind ebenfalls im Handbuch „Sicherheitshinweise und andere wichtige Informationen“ beschrieben. Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Ein- richtungen der Informationstechnik.
  • Seite 26 Sicherheitshinweise Wichtige Hinweise Vor Inbetriebnahme ACHTUNG! ● Beachten Sie beim Aufstellen und vor Betrieb des Gerätes eventuelle Hinweise für die Umgebungsbedingungen Ihres Gerätes (siehe „Umgebungsbedingungen“ auf Seite 21). ● Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht wird, kann Betauung - sowohl am Geräteäußeren als auch im Geräteinneren - auftreten.
  • Seite 27 Wichtige Hinweise Sicherheitshinweise ACHTUNG! ● Stellen Sie sicher, dass die Steckdosen am Gerät oder die Schutz- kontakt-Steckdosen der Hausinstallation frei zugänglich sind. Die Ein-/Aus-Taste bzw. der Hauptschalter (wenn vorhanden) trennt ● das Gerät nicht von der Netzspannung. Zur vollständigen Trennung von der Netzspannung ziehen Sie alle Netzstecker aus den geerde- ten Schutzkontakt-Steckdosen.
  • Seite 28 Sicherheitshinweise Wichtige Hinweise ACHTUNG! ● Der bestimmungsgemäße Betrieb des Systems (gemäß IEC 60950-1/EN 60950-1) ist nur bei vollständig montiertem Gehäuse und eingebauten Rückseitenabdeckungen für Einbauplätze gewährleistet (elektrischer Schlag, Kühlung, Brandschutz, Funkent- störung). Installieren Sie nur Systemerweiterungen, die den Anforderungen ● und Vorschriften für Sicherheit, elektromagnetische Verträglichkeit und Telekommunikationsendgeräte-Einrichtungen entsprechen.
  • Seite 29 Wichtige Hinweise Sicherheitshinweise Umgang mit CDs/DVDs und CD-/DVD-Laufwerken Bei Geräten mit CD-/DVD-Laufwerken sind folgende Hinweise zu beachten. ACHTUNG! ● Verwenden Sie im CD-/DVD-Laufwerk Ihres Servers ausschließlich einwandfreie CDs/DVDs, um Datenverlust, Beschädigungen am Gerät und Verletzungen zu vermeiden. ● Überprüfen Sie jede CD/DVD vor dem Einlegen in das Laufwerk auf Beschädigungen wie feine Risse, Bruchstellen oder dergleichen.
  • Seite 30 Sicherheitshinweise Wichtige Hinweise Batterien ACHTUNG! ● Bei unsachgemäßem Austausch von Batterien besteht Explosions- gefahr. Batterien dürfen nur durch identische oder vom Hersteller empfohlene Typen ersetzt werden (siehe Technisches Handbuch zur ). Enthalten eventuell eingebaute Zusatzbaugruppen Batterien/Akkus sind die entsprechenden Hinweise in den zugehörigen Handbüchern zu beachten.
  • Seite 31 Wichtige Hinweise Sicherheitshinweise Komponenten mit elektrostatisch gefährdeten Bauelementen Komponenten mit elektrostatisch gefährdeten Bauelementen (EGB) sind durch folgenden Aufkleber gekennzeichnet: Bild 2: EGB-Kennzeichen Wenn Sie Komponenten mit EGB handhaben, müssen Sie folgende Hinweise unbedingt befolgen: Schalten Sie das Gerät aus und ziehen Sie die Netzstecker aus den geer- ●...

  • Seite 32: Ce-Konformität

    CE-Konformität Wichtige Hinweise Außerdem zu beachten: ● Beachten Sie bei der Reinigung die Hinweise im Abschnitt „Server reinigen“ auf Seite 70). Bewahren Sie diese Betriebsanleitung und die weitere Dokumentation (wie ● z. B. Technisches Handbuch, DVD) bei dem Gerät auf. Wenn Sie das Gerät an Dritte weitergeben, geben Sie bitte auch die gesamte Dokumentation weiter.

  • Seite 33: Hinweise Zum Einbau Ins Rack

    Wichtige Hinweise Hinweise zum Einbau ins Rack Hinweise zum Einbau ins Rack ACHTUNG! ● Wegen seines Gewichtes und der äußeren Abmessungen erfor- dert der Einbau des Systems aus Sicherheitsgründen mindes- tens zwei Personen. Setzen Sie den Server nicht ins Rack, indem Sie ihn mittels der Griffe ●...

  • Seite 34: Umweltschutz

    Umweltschutz Wichtige Hinweise Umweltschutz Umweltgerechte Produktgestaltung und -entwicklung Dieses Produkt wurde nach der Fujitsu Siemens Computers-Norm „Umweltge- rechte Produktgestaltung und -entwicklung” konzipiert. Das bedeutet, dass ent- scheidende Kriterien wie Langlebigkeit, Materialauswahl und -kennzeichnung, Emissionen, Verpackung, Demontagefreundlichkeit und Recyclingfähigkeit berücksichtigt wurden.
  • Seite 35 Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmate- rialien im europäischen Raum erfahren Sie auch im Handbuch „Returning used devices“, über Ihre Fujitsu Siemens Computers Geschäftsstelle oder von unse- rem Recycling-Zentrum in Paderborn: Fujitsu Siemens Computers Recycling Center D-33106 Paderborn Tel.

  • Seite 37: Installation Der Hardware

    Installation der Hardware ACHTUNG! ● Beachten Sie die Sicherheitshinweise im Kapitel „Installation der Hardware“ auf Seite Der Server sollte keinen extremen Umgebungsbedingungen ausge- ● setzt werden (siehe „Technische Daten“ auf Seite 20). Schützen Sie den Server vor Staub, Feuchtigkeit und Hitze. ●...

  • Seite 38: Auspacken Des Servers

    Auspacken des Servers Installation der Hardware Auspacken des Servers ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel „Wichtige Hinweise“ auf Seite Wenn Sie den Server heben oder tragen, arbeiten Sie unbedingt mindes- tens zu zweit. Packen Sie den Server erst am Aufstellungsort aus. Ê...
  • Seite 39 Einschub keine Baugruppe bzw. Lüfter gewech- selt werden kann. Anforderungen an das Rack Die Racksysteme von Fujitsu Siemens Computers (PRIMECENTER Rack und DataCenter Rack) unterstützen den Einbau der PRIMERGY Serversysteme. Der Einbau in die zur Zeit gängigen Racksysteme verschiedener Fremdherstel- ler (3rd-Party Rack) wird zum großen Teil unterstützt.
  • Seite 40 Server ins Rack ein-/ausbauen Installation der Hardware 3rd-Party Rack Es sind gewisse Randbedingungen zu erfüllen: – Einbaumaße (siehe die im Bild 3 auf Seite 41 dargestellten Maße): Frontseite Rack Rückseite Rack Racktiefe (Vergleich PRIMECENTER Rack 940/1000 /1100 mm) Rackbreite (Vergleich PRIMECENTER Rack 700 mm) Lichte Weite der 19-Zoll Einbauebene vordere 19-Zoll Einbauebene hintere 19-Zoll Einbauebene...
  • Seite 41 Installation der Hardware Server ins Rack ein-/ausbauen Grundsätzlich sieht das Lüftungskonzept vor, dass die notwendige Kühlung durch die horizontale Eigenbelüftung der eingebauten Geräte (Luftströmung von vorne nach hinten) erreicht wird. – Netzanschluss. Für den Einbau in 3rd-Party Racks ist darauf zu achten, dass entsprechende Steckdosenleisten vorhanden sind.

  • Seite 42: Einbau Ins Primecenter Oder Datacenter Rack

    Server ins Rack ein-/ausbauen Installation der Hardware 4.2.1 Einbau ins PRIMECENTER oder DataCenter Rack Für den Einbau ins PRIMECENTER/DataCenter Rack sind folgende Teile erfor- derlich: – Tragewinkel – eine linke und eine rechte Teleskopschiene (montiert) – M5x10-Schrauben mit integrierten Zentrierscheiben –...
  • Seite 43 Installation der Hardware Server ins Rack ein-/ausbauen Bild 5: Äußere Teleskopschiene entfernen Ê Ziehen Sie die Teleskopschiene vollständig auseinander (1). Ê Entriegeln Sie die äußere Teleskopschiene (2) und entfernen sie diese. Ê Wiederholen Sie die Schritte mit der zweiten Teleskopschiene. Zur Befestigung der Teleskopschienen sind keine Muttern erforderlich, da die Befestigungslöcher der Schienen mit Gewinde versehen sind.
  • Seite 44 Server ins Rack ein-/ausbauen Installation der Hardware Einbau der Teleskopschiene mit Varioträger Bild 6: Linke Teleskopschiene ins PRIMECENTER/DataCenter Rack montieren Ê Positionieren Sie (1) die linke Schiene am Tragewinkel (b) (Haltebolzen ein- setzen). Ê Spannen Sie (2) die linke Schiene zwischen dem linken vorderen Montage- holm und dem Tragewinkel indem Sie die Schiene zusammendrücken, am vorderen Holm positionieren und sie wieder freilassen.

  • Seite 45: Einbau In 3Rd-Party Racks

    Installation der Hardware Server ins Rack ein-/ausbauen 4.2.2 Einbau in 3rd-Party Racks Für den Einbau ins 3rd-Party Rack sind folgende Teile erforderlich: – eine linke und eine rechte Teleskopschiene (montiert) – M5x10-Schrauben mit integrierten Zentrierscheiben – Alternativ können auch M5x10-Schrauben mit gesonderten Zen- trierscheiben verwendet werden.

  • Seite 46: Server Einsetzen

    Server ins Rack ein-/ausbauen Installation der Hardware Racks mit Einbautiefe kleiner/größer 735 mm Für den Einbau in Racksysteme mit einer Einbautiefe kleiner/größer 735 mm ist ein Längenausgleich der Teleskopschienen durchzuführen. Der Längenaus- gleich erfolgt über das Federelement des Varioträgers. Ê Befestigen Sie die Teleskopschienen wie im Abschnitt „Einbau ins PRIME- CENTER oder DataCenter Rack“...
  • Seite 47 Installation der Hardware Server ins Rack ein-/ausbauen Bild 8: Server einsetzen ACHTUNG! Für das Einsetzen des Servers in das Rack sind mindestens zwei Personen erforderlich. Ê Schieben Sie den vorbereiteten Server in die herausragenden inneren Tele- skopschienen (1) bis die Schienen einrasten. Ê...

  • Seite 48: Geräte An Server Anschließen

    Geräte an Server anschließen Installation der Hardware Geräte an Server anschließen Die Anschlüsse finden Sie an der Rückseite des Servers. Welche zusätzlichen Anschlüsse an Ihrem Server verfügbar sind, hängt von den eingebauten Optionen bzw. PCI-Baugruppen ab. Die Standardanschlüsse (Bild 9) sind durch Symbole, einzelne Stecker sind auch farblich gekennzeichnet: 1 Netzanschlüsse USB-Anschluss (schwarz)
  • Seite 49 Installation der Hardware Geräte an Server anschließen Bild 9: Anschlüsse Für einige der angeschlossenen Geräte müssen Sie spezielle Software (z. B. Treiber) installieren und einrichten (siehe Dokumentation für das angeschlossene Gerät). Ê Schließen Sie die gewünschten Geräte am Server an. Zwei zusätzliche USB-Anschlüsse (1) befinden sich an der Frontseite des Ser- vers (Bild...
  • Seite 50 Geräte an Server anschließen Installation der Hardware Bildschirm, Tastatur und Maus anschließen Ê Schließen Sie den Bildschirm, die Tastatur und Maus an die Standardan- schlüsse (siehe Tabelle und Bild 9 auf Seite 49) des Servers an. Wenn Sie eine separate Grafikkarte in einem Steckplatz verwenden, dann ist der Grafikkontroller auf dem System Board automatisch deakti- viert.

  • Seite 51: Server Ans Netz Anschließen

    Installation der Hardware Server ans Netz anschließen Server ans Netz anschließen Der Server verfügt im Grundausbau über ein hot-plug Netzteil. Um eine redun- dante Stromversorgung zu erreichen, kann ein zweites hot-plug Netzteil hinzu- gefügt werden. Bei Defekt eines Netzteils gewährleistet das andere den Weiter- betrieb des Servers.

  • Seite 52: Kabelzugentlastungsklemme Verwenden

    4.4.2 Kabelzugentlastungsklemme verwenden Optional können Sie die Netzleitungen in einer Kabelzugentlastungsklemme befestigen, damit die Kaltgerätestecker nicht versehentlich vom Server getrennt werden können. Die Kabelzugentlastungsklemme befindet sich bei Ausliefe- rung des Servers im Beipack. Bild 12: Kabelzugentlastungsklemme verwenden Ê Entfernen Sie die Gummikappe (a) und stecken Sie die mitgelieferte Kabel- zugentlastungsklemme in die Öffnung (b).

  • Seite 53: Hinweise Zum Anschließen/Lösen Von Leitungen

    Installation der Hardware Anschließen/Lösen von Leitungen Hinweise zum Anschließen/Lösen von Leitungen ACHTUNG! Lesen Sie die Dokumentation zu den externen Geräten, bevor Sie sie anschließen. Bei Gewitter dürfen Datenleitungen weder gesteckt noch gelöst werden. Fassen Sie beim Lösen einer Leitung immer am Stecker an. Ziehen Sie nicht an der Leitung! Halten Sie beim Anschließen oder Lösen von Leitungen die nachfolgend beschriebene Reihenfolge ein.
  • Seite 54 Anschließen/Lösen von Leitungen Installation der Hardware Betriebsanleitung RX300 S4...

  • Seite 55: Bedienung Und Inbetriebnahme

    Bedienung und Inbetriebnahme ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel „Wichtige Hin- weise“ auf Seite Bedien- und Anzeigeelemente 5.1.1 Die Frontseite Die Bedien-und Anzeigeelemente an der Frontseite sind in Bild 13 auf Seite 56 dargestellt. Bedienelemente Ein/Aus-Taste Wenn das System ausgeschaltet ist, wird mit einem Druck auf die Ein/Aus-Taste das System eingeschaltet.
  • Seite 56 Bedien- und Anzeigeelemente Bedienung und Inbetriebnahme Identifizierungs (ID)-Taste Bei Betätigung der ID-Taste leuchten die ID-Anzeigen (blau) an der Front- und Rückseite des Servers. Die zwei ID-Anzeigen leuchten synchron. Bild 13: Frontseite: Anzeige- und Bedienelemente HDD BUSY Anzeige Laufwerk-Access-Anzeige HDD FAULT Anzeige CSS/Global Error-Anzeige Diskettenlaufwerks-Anzeige Ein-/Aus-Taste...
  • Seite 57 Bedienung und Inbetriebnahme Bedien- und Anzeigeelemente Anzeigen am Bedienfeld Betriebsanzeige (zweifarbig) Leuchtet orange, wenn der Server ausgeschaltet ist, aber Netz- spannung anliegt (Standby-Modus). Leuchtet grün, wenn der Server eingeschaltet ist. Laufwerk-Access-Anzeige (grün) Leuchtet grün, wenn auf eine interne Festplatte zugegriffen wird. Betriebsanleitung RX300 S4...
  • Seite 58 Bedien- und Anzeigeelemente Bedienung und Inbetriebnahme CSS-/Global-Error-Anzeige (gelb/rot) Leuchtet nicht, wenn das System in Ordnung ist. Es ist kein Ser- vice-Fall oder kritisches Ereignis aufgetreten. Nach einem Netzausfall wird nach dem Wiederanlauf die Anzeige aktiviert, sofern das Ereignis noch akut ist. Blinkt gelb, wenn ein Fehlerfall aufgetreten ist, den Sie im Rahmen des CSS-Konzepts (siehe „Customer Self Service (CSS)“...
  • Seite 59 Bedienung und Inbetriebnahme Bedien- und Anzeigeelemente Anzeigen an den Laufwerken CD-/DVD-ROM-Anzeige Leuchtet grün, wenn auf das Speichermedium zugegriffen wird. Diskettenlaufwerksanzeige Leuchtet grün, wenn auf das Speichermedium zugegriffen wird. Anzeigen am optionalen USB Magnetband-Laufwerk Bild 14: USB Magnetband-Laufwerk Betriebsanleitung RX300 S4...
  • Seite 60 Bedien- und Anzeigeelemente Bedienung und Inbetriebnahme Anzeige Kassette (Tape); Medium Ein bereit blinken aktiv Anzeige Reinigung (Clean) Anzeigen am optionalen RDX-Laufwerk Bild 15: RDX-Laufwerk Die Zugriffsanzeige befindet sich auf dem Medium. Anzeige Medium bereit Blinken aktiv Betriebsanleitung RX300 S4...
  • Seite 61 Bedienung und Inbetriebnahme Bedien- und Anzeigeelemente Festplattenlaufwerksanzeigen Bild 16: 3,5-Zoll HDD-Modul: Anzeigen Bild 17: 2,5-Zoll HDD-Modul: Anzeigen 1 LED HDD BUSY grün – leuchtet: HDD in active phase (Laufwerk aktiv) – leuchtet nicht: HDD inactive (Laufwerk inaktiv) Betriebsanleitung RX300 S4...
  • Seite 62 Bedien- und Anzeigeelemente Bedienung und Inbetriebnahme 2 LED HDD FAULT (in Verbindung mit einem RAID-Controller) orange – leuchtet nicht: No HDD error (kein Laufwerksfehler) – leuchtet: HDD Faulty oder Rebuild Stopped (Laufwerk defekt, muss ausgetauscht werden, ein Rebuild-Vorgang wurde gestoppt oder der Einschub ist nicht richtig gesteckt) –...

  • Seite 63: Die Rückseite

    Bedienung und Inbetriebnahme Bedien- und Anzeigeelemente 5.1.2 Die Rückseite Bild 18: Anzeigen 1 - 4: Anzeigen am Anschlussfeld (siehe Seite 5, 6: Anzeigen am hot-plug Netzteil (siehe Seite Betriebsanleitung RX300 S4...
  • Seite 64 Bedien- und Anzeigeelemente Bedienung und Inbetriebnahme Anzeigen am Anschlussfeld CSS-/Global-Error-/ID-Anzeige (orange/rot/blau) Leuchtet nicht, wenn das System in Ordnung ist. Es ist kein Service- Fall oder kritisches Ereignis aufgetreten. Blinkt gelb, wenn ein Fehlerfall aufgetreten ist, den Sie im Rahmen des CSS-Konzepts (siehe „Customer Self Service (CSS)“...

  • Seite 65: Anzeigen Der Hot-Plug Cpu- Und Systemlüfter

    Bedienung und Inbetriebnahme Bedien- und Anzeigeelemente LAN-Verbindung/Aktiv-Anzeige (grün) Leuchtet grün, wenn eine LAN-Verbindung vorhanden ist. Leuchtet nicht, wenn keine LAN-Verbindung vorhanden ist. Blinkt, wenn ein LAN-Transfer stattfindet. Anzeigen am hot-plug Netzteil Farbe Zustand Bedeutung Betrieb orange Netzspannung liegt an (Standby-Modus) grün Server in Betrieb Diag-...

  • Seite 66: Server Einschalten/Ausschalten

    Server einschalten/ausschalten Bedienung und Inbetriebnahme Server einschalten/ausschalten ACHTUNG! Wenn nach dem Einschalten des Servers am Bildschirm nur flimmernde Streifen erscheinen, schalten Sie den Server sofort aus (siehe Abschnitt „Bildschirm zeigt flimmernde Streifen“ auf Seite 75). Die Ein/Aus-Taste trennt den Server nicht von der Netzspannung. Zur vollständigen Trennung von der Netzspannung müssen Sie den/die Netzstecker ziehen.
  • Seite 67 Bedienung und Inbetriebnahme Server einschalten/ausschalten Weitere Ein-/Ausschaltmöglichkeiten Außer mit der Ein-/Aus-Taste kann der Server auf folgende Arten ein- oder aus- geschaltet werden: – Vorgegebener Einschaltzeitpunkt/Ausschaltzeitpunkt Im Programm ServerView wird der Zeitpunkt eingestellt, zu dem der Server sich ein- oder ausschaltet. –...

  • Seite 68: Server Konfigurieren

    Server konfigurieren Bedienung und Inbetriebnahme Server konfigurieren In diesem Abschnitt finden Sie Hinweise zur Konfiguration des Servers und zur Installation des Betriebssystems. Stellen Sie sicher, dass im Serverbetrieb die Energiesparfunktionen im BIOS-Setup ausgeschaltet (disabled) sind. 5.3.1 Konfiguration mit ServerStart 5.3.1.1 PCI-SAS-Controller mit „Integrated Mirroring Enhanced“...

  • Seite 69: Konfiguration Ohne Serverstart

    Bedienung und Inbetriebnahme Server konfigurieren Mit Hilfe der beiliegenden ServerStart-DVD können Sie auf komfortable Weise den Server konfigurieren und anschließend das Betriebssystem installieren. Zu der menügeführten Konfiguration gehört die Server-Konfiguration mittels SCU und die RAID-Konfiguration mittels GAM (Global Array Manager). Beschreibungen zu Betriebssystemen, die nicht im Handbuch des RAID- Controllers beschrieben sind, finden Sie in entsprechenden Readme- Dateien auf den Treiberdisketten.

  • Seite 70: Server Reinigen

    Server reinigen Bedienung und Inbetriebnahme Server reinigen ACHTUNG! Schalten Sie den Server aus und ziehen Sie den/die Netzstecker aus der(n) geerdeten Schutzkontakt-Steckdose(n). Der Gehäuseinnenraum des Servers darf nur von autorisiertem Fachper- sonal gereinigt werden. Verwenden Sie für die Reinigung des Gehäuses von außen kein Scheu- erpulver und keine kunststofflösenden Reinigungsmittel.

  • Seite 71: Eigentums- Und Datenschutz

    Eigentums- und Datenschutz Der Server wird durch die absperrbare Rack-Tür gegen fremden Zugriff geschützt. Um das System und die Daten intern gegen unbefugten Zugriff zu schützen, können die Sicherheitsfunktionen des BIOS-Setup aktiviert werden. Sicherheitsfunktionen des BIOS-Setup Im BIOS-Setup bietet Ihnen das Menü Security verschiedene Möglichkeiten, die Daten auf Ihrem Server gegen unbefugten Zugriff zu schützen.
  • Seite 72 Sicherheitsfunktionen des BIOS-Setup Eigentums- und Datenschutz Unbefugtes Schreiben auf Diskette verhindern Diesen Schutz aktivieren Sie, indem Sie im Menü Security für Diskette Write den Eintrag Disabled wählen. BIOS gegen Überschreiben schützen Diesen Schutz aktivieren Sie, indem Sie im Menü Security für Flash Write den Eintrag Disabled wählen.

  • Seite 73: Problemlösungen Und Tipps

    Problemlösungen und Tipps ACHTUNG! Beachten Sie die Sicherheitshinweise im Handbuch „Sicherheit“ und im Kapitel „Wichtige Hinweise“ auf Seite Wenn eine Störung auftritt, versuchen Sie diese entsprechend den Maßnah- men zu beheben: – die in diesem Kapitel beschrieben sind, – die in der Dokumentation zu den angeschlossenen Geräten beschrieben sind, –...

  • Seite 74: Server Schaltet Sich Ab

    Server schaltet sich ab Problemlösungen und Tipps Server schaltet sich ab Server Management hat einen Fehler erkannt Ê Prüfen Sie im Programm ServerView/Operations Manager die Fehlerliste bzw. die ErrorLog-Datei, und versuchen Sie den aufgetretenen Fehler zu beheben. Bildschirm bleibt dunkel Bildschirm ist ausgeschaltet Ê...

  • Seite 75: Bildschirm Zeigt Flimmernde Streifen

    Problemlösungen und Tipps Bildschirm zeigt flimmernde Streifen Bildschirm zeigt flimmernde Streifen ACHTUNG! Schalten Sie den Server sofort aus. Gefahr von Sachschäden am Ser- ver. Bildschirm unterstützt die eingestellte Horizontalfrequenz nicht Ê Stellen Sie fest, welche Horizontalfrequenzen Ihr Bildschirm unterstützt. Die Horizontalfrequenz (auch Zeilenfrequenz oder horizontale Ablenkfrequenz genannt) finden Sie in der Betriebsanleitung des Bildschirms.

  • Seite 76: Diskette Nicht Lesbar/Beschreibbar

    Diskette nicht lesbar/beschreibbar Problemlösungen und Tipps Maus-Controller abgeschaltet Wenn Sie die mitgelieferte Maus verwenden, muss der Maus-Controller auf dem System Board eingeschaltet sein. Ê Prüfen Sie im BIOS-Setup, ob der Maus-Controller eingeschaltet (Enabled) ist. Diskette nicht lesbar/beschreibbar Ê Prüfen Sie, ob der Schreibschutz der Diskette aktiviert ist. Ê...

  • Seite 77: Laufwerke Beim Systemstart „Dead

    Problemlösungen und Tipps Laufwerke beim Systemstart „dead“ SAS-Konfiguration falsch Ê Prüfen Sie im SAS-Konfigurationsmenü die Einstellungen für die Festplat- tenlaufwerke (SAS Device Configuration) und die zusätzlichen Einstellungen. 7.10 Laufwerke beim Systemstart „dead“ Diese Fehlermeldung kann beim Betrieb der Laufwerke an einem , RAID-Con- troller auftreten.

  • Seite 79: Css Komponenten Austauschen

    Self Service (CSS)“ auf der ServerBooks-DVD. ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel „Wichtige Hinweise“ auf Seite 25ff. Im PRIMERGY RX300 S4 Server gelten folgende Komponenten als CSS-Kom- ponenten: – Hot-Plug-Komponenten – Hot-Plug-Netzteile – Hot-Plug-Festplattenlaufwerke – Hot-Plug-Lüfter Die Hot-Plug-Komponenten können von Ihnen im laufenden Betrieb erwei- tert oder ausgetauscht werden.

  • Seite 80: Hot-Plug Netzteile

    Hot-plug Netzteile Hot-plug Komponenten Hot-plug Netzteile Durch Einbau eines zweiten hot-plug Netzteils (optional) kann eine Red- undanz der Stromversorgung erzielt werden. Bei Ausfall eines Netzteils gewährleistet das jeweils andere den Weiterbetrieb. Das defekte Netzteil kann im Betrieb getauscht werden (hot-swap). 8.1.1 Leereinsatz entfernen Der Einbauplatz für das zweite hot-plug Netzteil ist mit einem Leereinsatz...

  • Seite 81: Hot-Plug Netzteil Austauschen

    Transport aus der Halterung rutscht und beschädigt wird. Ê Schließen Sie das neu eingebaute Netzteil an. Hot-plug Festplattenlaufwerke Im PRIMERGY RX300 S4 Server können bis zu sechs 3,5-Zoll SAS/SATA-Fest- plattenlaufwerke, bis zu sechs 2,5-Zoll SAS-Festplattenlaufwerke oder bis zu zwölf 2,5-Zoll SAS-Festplattenlaufwerke eingesetzt werden.

  • Seite 82: Umgang Mit Festplattenlaufwerken/Hdd-Modulen

    Hot-plug Festplattenlaufwerke Hot-plug Komponenten Die Festplattenlaufwerke sind auf einem Träger montiert, der das Ersetzen von defekten Laufwerken bzw. das Hinzufügen neuer Laufwerke im laufenden Betrieb (hot-swap) ermöglicht. Das Festplattenlaufwerk mit dem Träger bildet das Festplattenlaufwerk-Modul (kurz HDD-Modul genannt). Die „Hot-Swap“-Funktion (Austausch von Komponenten im laufenden Betrieb) ist nur in Verbindung mit einer entsprechenden RAID-Konfiguration möglich.
  • Seite 83 Hot-plug Komponenten Hot-plug Festplattenlaufwerke 3,5-Zoll Leereinsatz aus-/einbauen Bild 20: 3,5-Zoll Leereinsatz ausbauen Ê Drücken Sie die beiden Zungen am Leereinsatz (siehe Bild 20) soweit zusammen, bis sich die Verriegelung löst, und ziehen Sie den Leereinsatz aus dem Einbauplatz. ACHTUNG! Bewahren Sie den Leereinsatz auf. Wenn Sie das HDD-Modul wieder ausbauen und kein neues dafür einsetzen, ist der Leereinsatz wegen der Kühlung, der einzuhaltenden EMV-Vorschriften (Vorschriften zur elektro- magnetischen Verträglichkeit) und des Brandschutzes wieder einzuset-...
  • Seite 84 Hot-plug Festplattenlaufwerke Hot-plug Komponenten 2,5-Zoll Leereinsatz aus-/einbauen Bild 21: 2,5-Zoll Leereinsatz ausbauen Ê Drücken Sie die beiden Zungen am Leereinsatz soweit zusammen, bis sich die Verriegelung löst (1), und ziehen Sie den Leereinsatz aus dem Einbau- platz (2). ACHTUNG! Bewahren Sie den Leereinsatz auf. Wenn Sie das HDD-Modul wieder ausbauen und kein neues dafür einsetzen, ist der Leereinsatz wegen der Kühlung, der einzuhaltenden EMV-Vorschriften (Vorschriften zur elektro- magnetischen Verträglichkeit) und des Brandschutzes wieder einzuset-...

  • Seite 85: Hdd-Modul Ein-/Ausbauen

    Hot-plug Komponenten Hot-plug Festplattenlaufwerke 8.2.3 HDD-Modul ein-/ausbauen ACHTUNG! Ziehen Sie auf keinen Fall ein HDD-Modul im laufenden Betrieb, wenn Sie nicht sicher sind, dass das Festplattenlaufwerk an einem RAID-Con- troller betrieben wird und zu einem Disk-Array gehört, das im RAID-Level 1, 5 oder 10 arbeitet.
  • Seite 86 Hot-plug Festplattenlaufwerke Hot-plug Komponenten Die für den PRIMERGY RX300 S4 bestellbaren Festplattenlaufwerke werden, auf Trägern fertig montiert, als HDD-Module geliefert. Der Ausbau eines Fest- plattenlaufwerks aus dem Träger kann nur von technisch geschultem Fachper- sonal unter Einhaltung der einschlägigen EGB-Normen (siehe Abschnitt „Kom-...
  • Seite 87 Hot-plug Komponenten Hot-plug Festplattenlaufwerke Bild 23: 2.5-Zoll HDD-Modul und Leereinsatz HDD-Modul (Träger mit eingebautem Festplattenlaufwerk) Anzeigen HDD Busy (LED grün) HDD Fault (LED orange) Beschreibung siehe Tabelle auf Seite 61 im Abschnitt „Festplattenlauf- werksanzeigen“. Griff zum Ver-/Entriegeln des HDD-Moduls Knopf zum Ver-/Entriegeln des Griffs Vertiefung für das Schild mit der aktuellen Laufwerksbezeichnung Leereinsatz Zungen zum Entriegeln des Leereinsatzes...
  • Seite 88 Hot-plug Festplattenlaufwerke Hot-plug Komponenten 3,5-Zoll HDD-Modul entriegeln Bild 24: 3,5-Zoll HDD-Modul entriegeln Ê Lösen Sie den Verriegelungsmechanismus, indem Sie auf den Verriege- lungsknopf (1) drücken. Ê Schwenken Sie den Griff des HDD-Moduls vollständig in Pfeilrichtung. Sind die HDD-Module mit einer Transportsicherung (1 im folgenden Bild) versehen, entfernen Sie diese, bevor Sie den Verriegelungsmechanis- mus lösen.
  • Seite 89 Hot-plug Komponenten Hot-plug Festplattenlaufwerke Bild 25: 3,5-Zoll HDD-Modul: Transportsicherung entfernen 2,5-Zoll HDD-Modul entriegeln Bild 26: HDD-Modul entriegeln Ê Lösen Sie den Verriegelungsmechanismus, indem Sie auf den Verriege- lungshebel (1) drücken. Ê Schwenken Sie den Griff des HDD-Moduls vollständig in Pfeilrichtung (2). Betriebsanleitung RX300 S4...
  • Seite 90 Hot-plug Festplattenlaufwerke Hot-plug Komponenten 3,5-Zoll HDD-Modul ein-/ausbauen Bild 27: 3,5-Zoll HDD-Modul einbauen Ê Entriegeln Sie das HDD-Modul wie im Abschnitt „3,5-Zoll HDD-Modul entrie- geln“ auf Seite 88 beschreiben. Ê Schieben Sie das HDD-Modul vorsichtig bis zum Anschlag in den freien Ein- bauplatz (1).
  • Seite 91 Hot-plug Komponenten Hot-plug Festplattenlaufwerke 2,5-Zoll HDD-Modul ein-/ausbauen Bei einer 2,5-Zoll HDD-Konfiguration können keine zusätzlichen 3,5-Zoll HDD-Module eingebaut werden. Bild 28: 2,5-Zoll HDD-Modul einbauen Ê Entriegeln Sie das HDD-Modul wie im Abschnitt „2,5-Zoll HDD-Modul entrie- geln“ auf Seite 89 beschreiben. Ê Schieben Sie das HDD-Modul vorsichtig bis zum Anschlag in den freien Ein- bauplatz (1).
  • Seite 92 Hot-plug Festplattenlaufwerke Hot-plug Komponenten Ê Schwenken Sie den Griff vollständig herum (2), bis der Verriegelungsme- chanismus eingerastet ist (3). Betriebsanleitung RX300 S4...

  • Seite 93: Hot-Swap Für Hdd-Module

    Hot-plug Komponenten Hot-plug Festplattenlaufwerke 8.2.4 Hot-swap für HDD-Module ACHTUNG! Die „Hot-Swap“-Funktion (Austausch im laufenden Betrieb) ist nur in Ver- bindung mit einer entsprechenden RAID-Konfiguration möglich. Ziehen Sie im laufenden Betrieb ein HDD-Modul nur, wenn auf das Lauf- werk nicht zugegriffen wird. Beachten Sie dabei die Kontroll-LEDs für die jeweiligen HDD-Module (siehe Tabelle „Festplattenlaufwerksanzeigen“...

  • Seite 94: Hot-Plug Lüfter Austauschen

    Hot-plug Lüfter Hot-plug Komponenten Hot-plug Lüfter austauschen ACHTUNG! Die in diesem Abschnitt beschriebenen Tätigkeiten dürfen nur von technisch geschultem Fachpersonal durchgeführt werden. Unbe- fugtes Öffnen und unsachgemäße Reparaturen können Gefahren für den Benutzer (elektrischer Schlag, Brandgefahr) bzw. Sach- schäden am Gerät entstehen. Beachten Sie unbedingt die Sicherheitshinweise im Kapitel „Wich- tige Hinweise“...

  • Seite 95: Lüfter Austauschen

    Hot-plug Komponenten Hot-plug Lüfter 8.3.1 Lüfter austauschen Ê Entfernen Sie die Gehäuseabdeckung (siehe Abschnitt „Gehäuse öff- nen/schließen“ auf Seite 96). Fan 1 CPU Fan 3 CPU Fan 2 CPU Fan 1 sys Fan 2 sys Fan 6 CPU Fan 4 CPU Fan 5 CPU Front Bild 29: Anordnung der Lüfter und der entsprechenden Anzeigen...

  • Seite 96: Gehäuse Öffnen/Schließen

    Ê Ziehen Sie dien Lüfter am Griff aus dem Einbauplatz heraus (2). Ê Setzen Sie den ausgebauten Lüfter außerhalb des Servers ab. ACHTUNG! Setzen Sie nie einen ausgebauten/defekten Lüfter im Inneren des Servers ab. Kurzschlussgefahr! Ê Öffnen Sie den grünen Griff des neuen Lüfters, setzen Sie den Lüfter in die Lüfterbox und drücken Sie den Griff zu, um den Veriegelungsmechanismus zu schließen.
  • Seite 97 Hot-plug Komponenten Gehäuse öffnen/schließen Bild 31: Gehäuse öffnen Ê Drücken Sie die zwei Verriegelungen in Pfeilrichtung (1) und entfernen Sie die Abdeckung (2). Ê Zum Schließen legen Sie die Abdeckung auf das Gehäuse und schieben Sie es in Richtung Frontseite, bis die Abdeckung geschlossen und der Verriege- lungsmechanismus eingerastet ist.
  • Seite 98 Gehäuse öffnen/schließen Hot-plug Komponenten Betriebsanleitung RX300 S4...

  • Seite 99: Abkürzungen

    Abkürzungen Alternating Current ANSI American National Standard Institut ASR&R Automatic Server Reconfiguration and Restart Advanced Technology Attachments BIOS Basic Input-Output System Baseboard Management Controller Cache Coherency Compact Disk CD-ROM Compact Disk-Read Only Memory Cylinder Head Sector CMOS Complementary Metal Oxide Semiconductor Communication Central Processing Unit Betriebsanleitung...
  • Seite 100 Abkürzungen Direct Current DIMM Dual Inline Memory Module Dual Inline Package Direct Memory Access Desktop Management Interface Error Checking and Correcting Extended Capabilities Port EEPROM Electrically Erasable Programmable Read-Only Memory Elektrostatisch Gefärdete Bauteile (component are in danger of electro- static) Emergency Management Port Enhanced Parallel Port Elektromagnetische Verträglichkeit (electromagnetic compatibility)
  • Seite 101 Abkürzungen Front Side Bus Front Panel Controller Field Replaceable Unit Front Side Bus Global Array Manager Graphical User Interface Hard Disk Drive Hot-Swap Controller I²C Inter-Integrated Circuit Input/Output Intelligent Chassis Management Identification Intergrated Drive Electronics Intergrated Mirroring Enhanced Betriebsanleitung RX300 S4...
  • Seite 102 Abkürzungen Interrupt Request Line Local Area Network Logical Block Address Liquid Crystal Display Logical Unit Number Low-Voltage Differential LichtWellenLeiter (fiber optic cable) Multi Mode Faser Manually Retention Latch Non Maskable Interrupt NVRAM Non Volatile Random Access Memory Optical Disk Drive Operating System Peripheral Component Interconnect Betriebsanleitung...
  • Seite 103 Abkürzungen Prefailure Detection and Analysing POST Power ON Self Test RAID Redundant Arrays of Independent Disks Random Access Memory Read-Only Memory Remote Service Board Real Time Clock RTDS Remote Test- und Diagnose-System SAF-TE SCSI Accessed Fault-Tolerance Enclosures Serial Attached SCSI SATA Serial ATA Single Bit Error...
  • Seite 104 Abkürzungen SDDC Single Device Data Correction Sensor Data Record SDRAM Synchronous Dynamic Random Access Memory System Event Log System Management Interrupt System Setup Utility SVGA Super Video Graphics Adapter Universal Serial Bus Video Graphics Adapter Betriebsanleitung RX300 S4...

  • Seite 105: Stichwörter

    Stichwörter Laufwerk Access 3rd-Party Rack LocalView Anforderungen Magnetband-Laufwerk 59, einbauen ins Systemfehler ASR&R Aufkleber Advanced Video Redirection ausbauen Akklimatisierungszeit Lüfter Aklimatisierungszeit Server Anforderungen auspacken, Server 3rd-Party Rack ausschalten DataCenter Rack Server PRIMECENTER Rack Ausschaltzeitpunkt anschließen bestimmen externe Geräte Leitungen Anschlüsse LAN-Anschluss Baugruppe Mausanschluss...
