INSYS ADSL 1.0

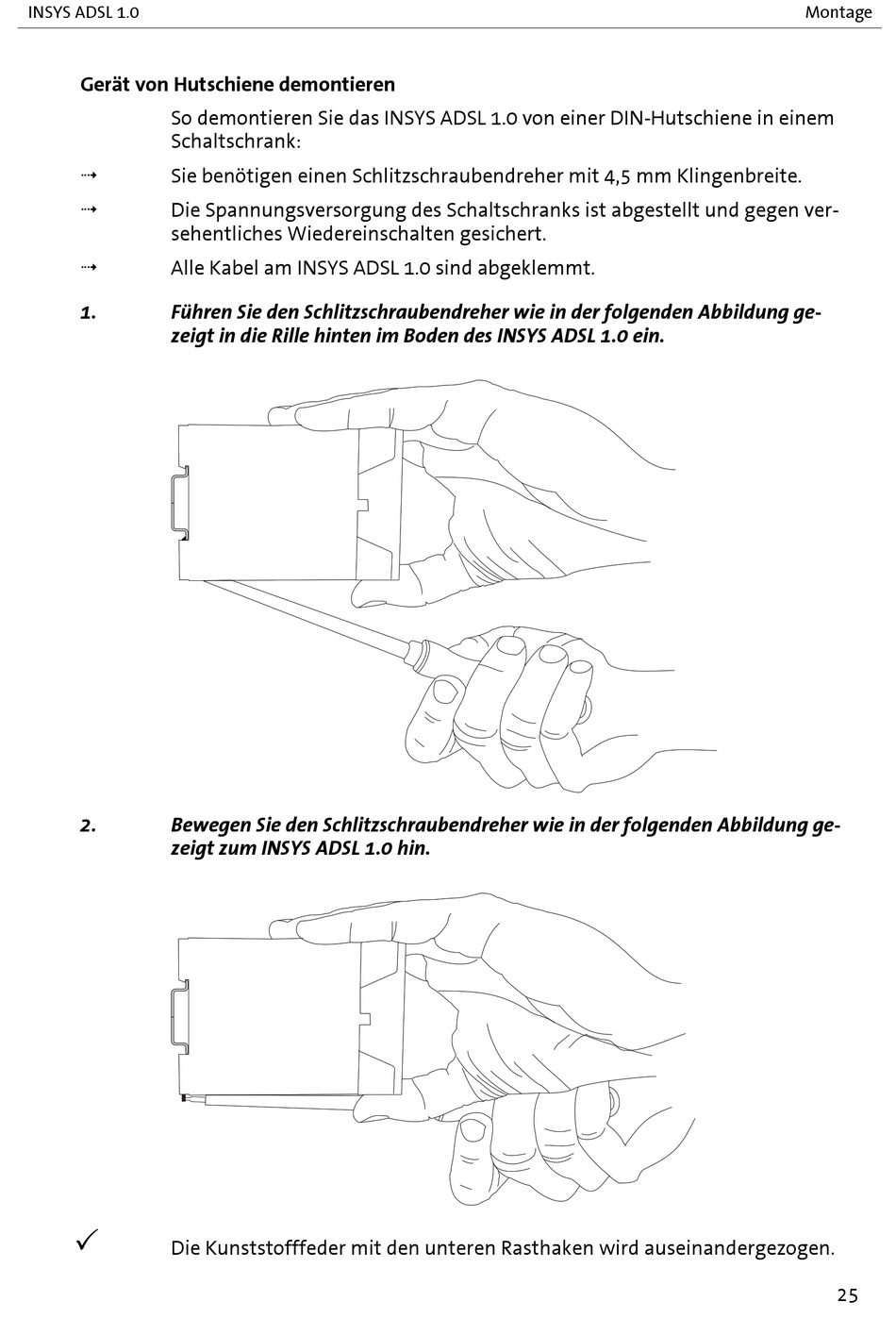

Gerät von Hutschiene demontieren
So demontieren Sie das INSYS ADSL 1.0 von einer DIN-Hutschiene in einem
Schaltschrank:
Sie benötigen einen Schlitzschraubendreher mit 4,5 mm Klingenbreite.
Die Spannungsversorgung des Schaltschranks ist abgestellt und gegen ver-
sehentliches Wiedereinschalten gesichert.
Alle Kabel am INSYS ADSL 1.0 sind abgeklemmt.
1.
Führen Sie den Schlitzschraubendreher wie in der folgenden Abbildung ge-
zeigt in die Rille hinten im Boden des INSYS ADSL 1.0 ein.
2.
Bewegen Sie den Schlitzschraubendreher wie in der folgenden Abbildung ge-
zeigt zum INSYS ADSL 1.0 hin.
Die Kunststofffeder mit den unteren Rasthaken wird auseinandergezogen.
Montage
25
