Ver- und Entladen

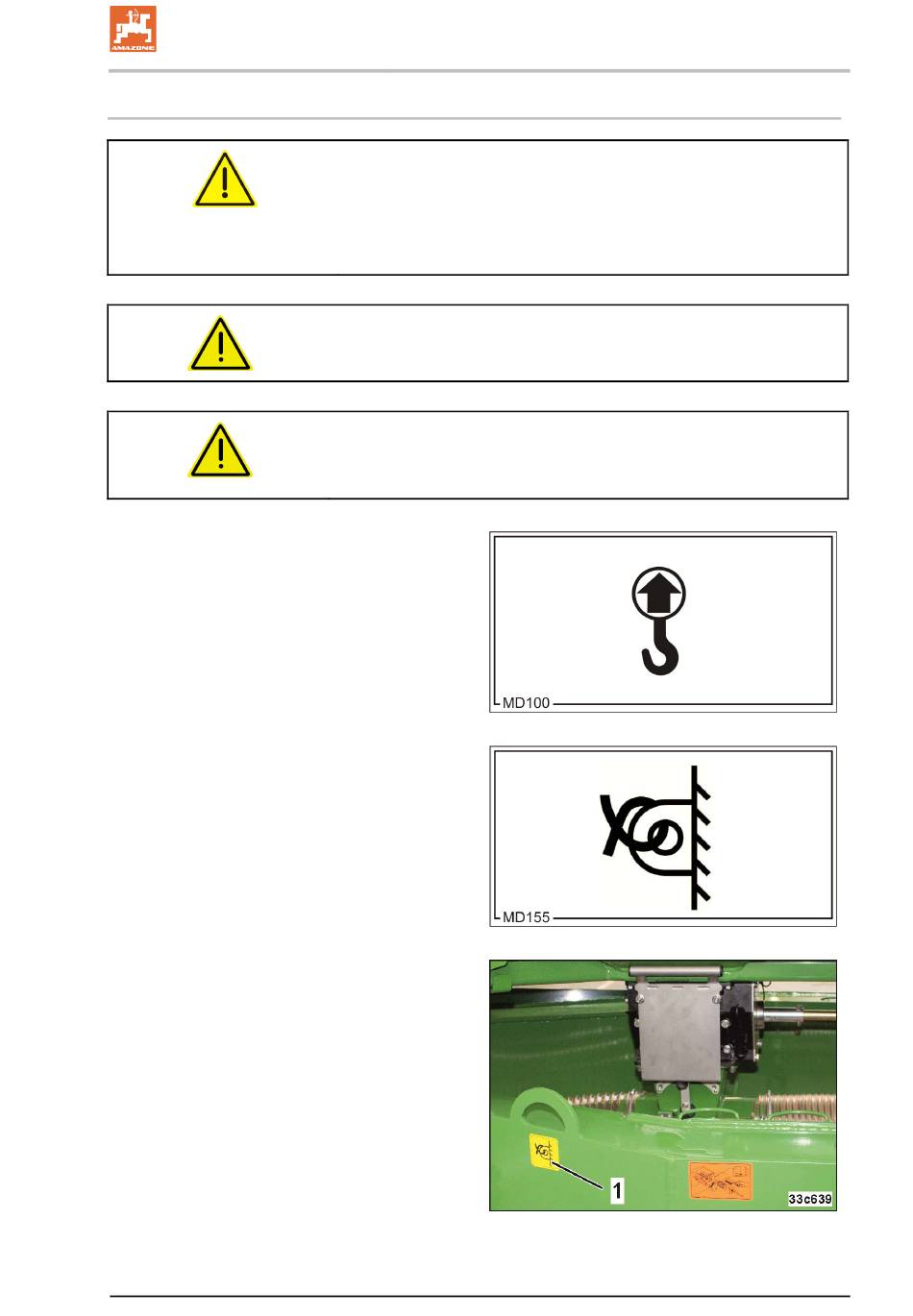

Das Piktogramm (Fig. 3) kennzeichnet die Befes-
tigungsstellen des Anschlagmittels an der Ma-
schine.
1. Drei Gurte an den gekennzeichneten Stel-
len befestigen.
2. Die Maschine auf das Transportfahrzeug
stellen und vorschriftsmäßig verzurren.
Das Piktogramm (Fig. 4) kennzeichnet die Zurr-
punkte an der Maschine.
Fig. 5/...
(1) vordere Zurrpunkte
Citan 12001-C/15001-C BAH0094-1 01.2018
GEFAHR
Je nach Ausstattung werden die zulässige Transportbreite von
3,0 m und die Transporthöhe von 4,0 m beim Verladen der Ma-
schine auf ein Transportfahrzeug überschritten.
Siehe Kap. 9, Transportfahrten (Seite 158).
GEFAHR
Nicht unter der mit einem Kran angehobenen Maschine aufhalten.
GEFAHR
Das Anschlagmittel nur an den gekennzeichneten Stellen befesti-
gen. Nicht unter schwebende Lasten treten.
Fig. 3
Fig. 4
Fig. 5
