12.11.2 Lagerspiel der Radnaben prüfen / einstellen (Fachwerkstatt)
Das Radnaben-Lagerspiel prüfen:
1. Achse soweit anheben, bis die Reifen frei
kommen.
2. Bremse lösen.
3. Zwei Hebel zwischen Reifen und Boden
ansetzen und das Lagerspiel prüfen.
4. Das Lager bei fühlbarem Lagerspiel einstel-
len.
Das Radnaben-Lagerspiel einstellen:
1. Die Staub- bzw. Nabenkappe entfernen.
2. Den Splint aus der Achsmutter entfernen.
3. Die Radmutter bei gleichzeitigem Drehen
des Rades soweit anziehen, bis der Lauf
der Radnabe leicht gebremst wird.
4. Die Achsmutter zum nächstmöglichen
Splintloch zurückdrehen.
Bei Deckungsgleichheit bis zum nächsten
Loch (max. 30°).
5. Den Splint gegen einen baugleichen Splint
austauschen.
6. Den Splint einsetzen und leicht aufbiegen.
7. Die Staubkappe mit etwas Langzeitfett
nachfüllen und in die Radnabe einschlagen,
bzw. einschrauben.
Citan 12001-C/15001-C BAH0094-1 01.2018
Reinigen, Warten und Instandhalten

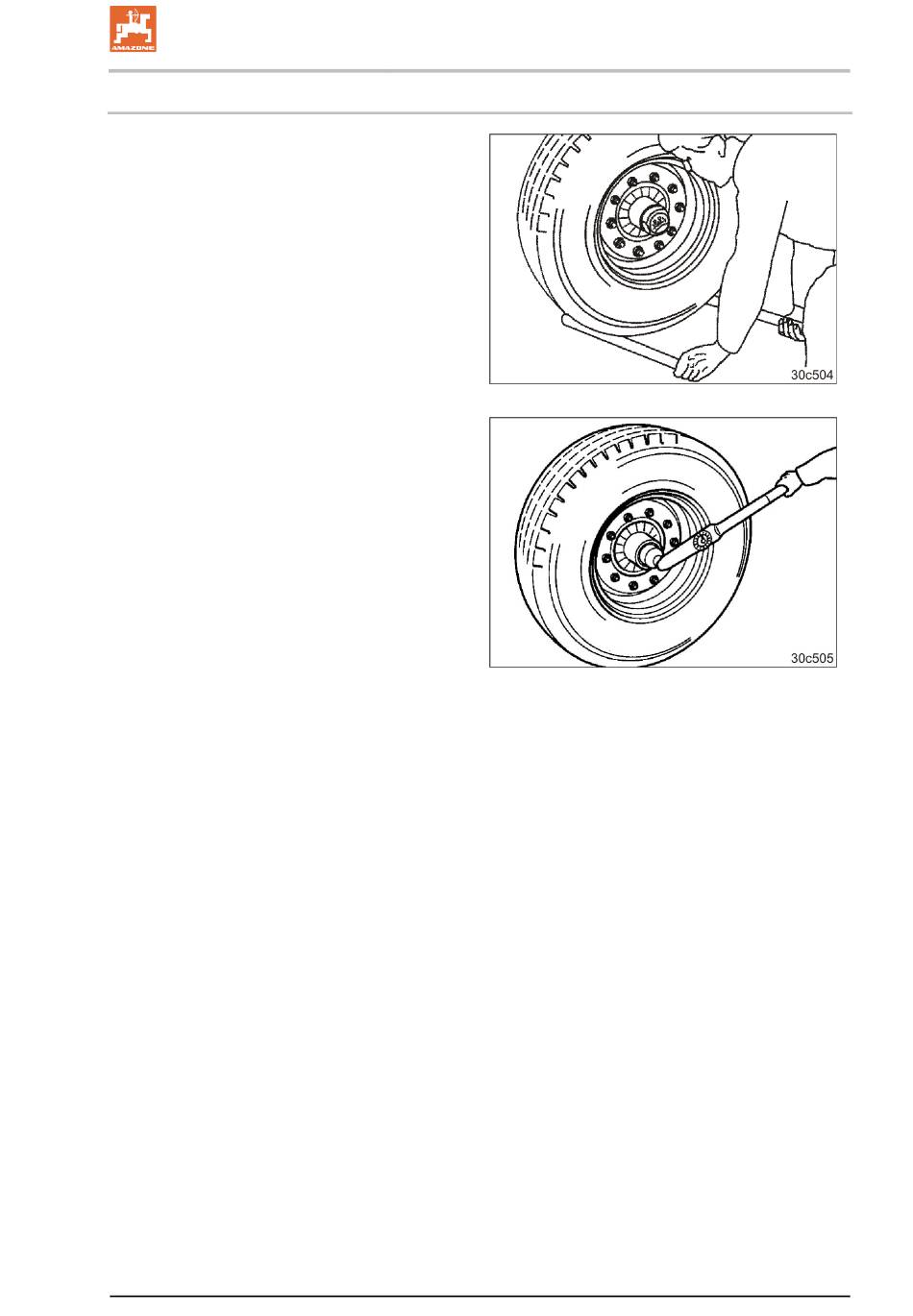

Fig. 296
