Aufbau von SIMATIC PCS 7 BOX RTX
4.3 Konfigurationen mit SIMATIC PCS 7 BOX RTX
Beispiel mit SIMATIC PCS 7 BOX RTX

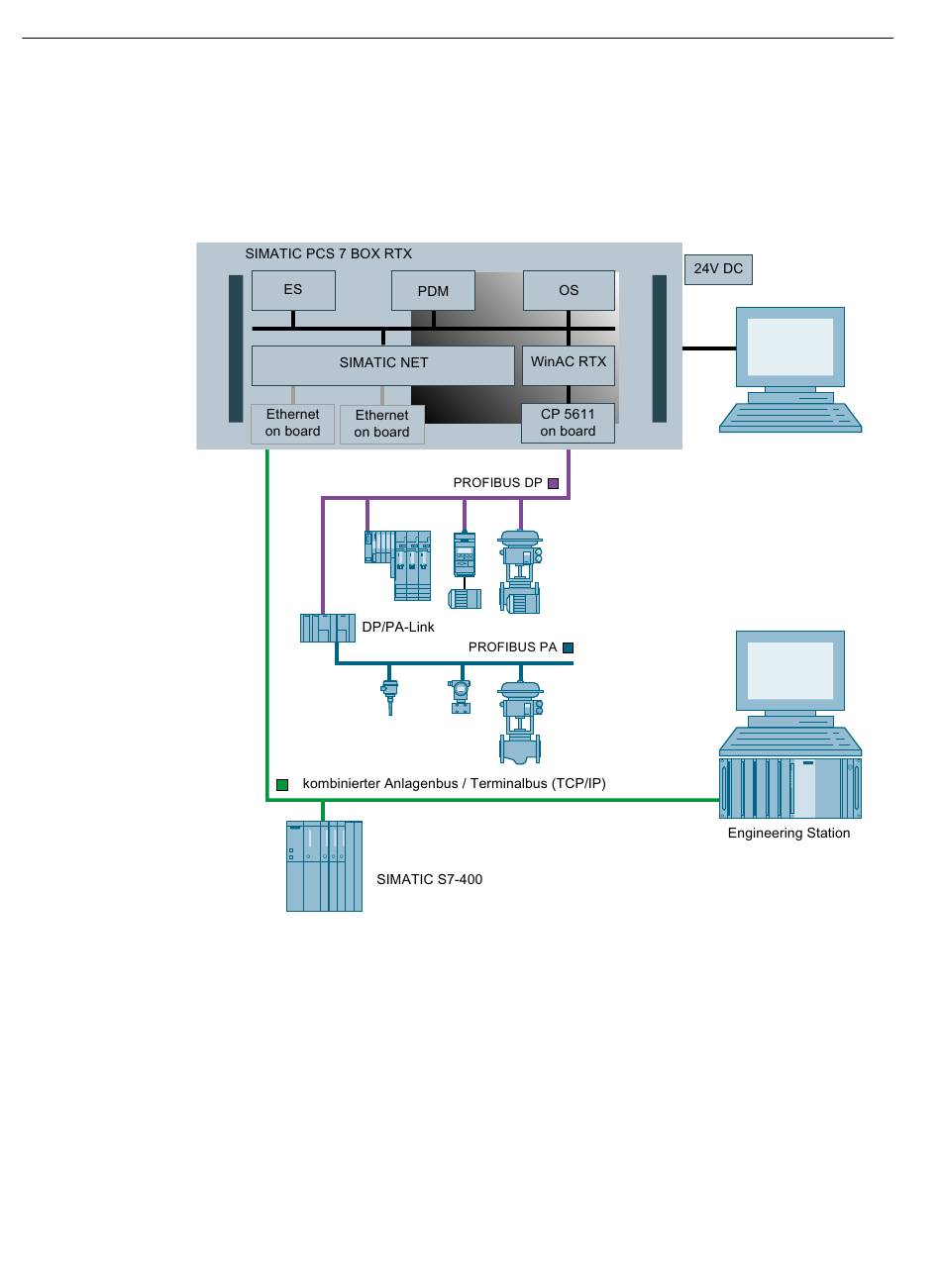

Im folgenden Bild ist SIMATIC PCS 7 BOX RTX (SIMATIC PCS 7-Runtime-System mit AS-
und OS-Funktionalität) wie folgt dargestellt:
● mit angeschlossener dezentraler Peripherie und externem Engineering
● mit gemeinsamen Bussystem für Terminalbus und Anlagenbus
License Keys
Sie benötigen auf dem SIMATIC PCS 7 BOX-PC die License Keys für folgende Software-
Pakete:
● PCS 7 OS
● WinAC; WinAC RTX
