Anwendung und Einsatzbereiche
3.3 Anwendung von SIMATIC PCS 7 BOX mit PCS 7 AS mEC RTX
Beispielkonfiguration mit PCS 7 AS mEC RTX

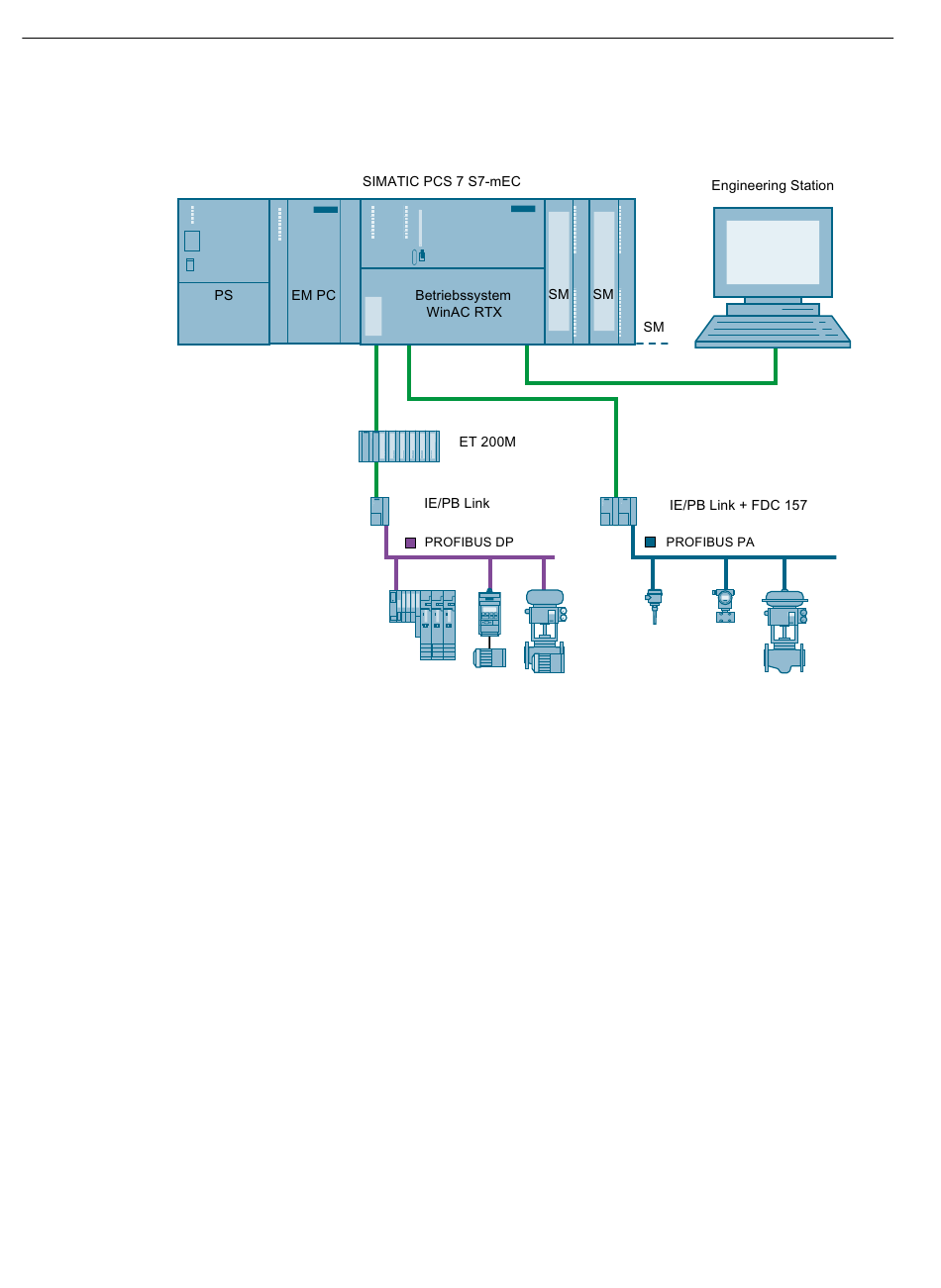

Im folgenden Bild ist die SIMATIC PCS 7 BOX mit PCS 7 AS mEC RTX schematisch dargestellt:
Signale schließen Sie über die zentrale Peripherie oder dezentrale Peripherie an:
● Als zentrale Peripherie können Sie bis zu 8 Signalbaugruppen der Typenreihe S7-300
anschließen.
● Anschluss von dezentraler Peripherie PROFINET IO über den Kommunikationsprozessor
CP 1616
Informationen hierzu finden Sie in der Dokumentation
PCS 7; Freigegebene Baugruppen ; Kapitel "S7‑300"
