2 | Produktbeschreibung
2.1 Kurzbeschreibung
•
Halbhermetischer Zweizylinder-Hubkolbenverdichter mit sauggasgekühltem Antriebsmotor.
•
Das aus dem Verdampfer angesaugte Kältemittel wird über den Motor geleitet und sorgt für
eine besonders intensive Kühlung. Damit kann der Motor speziell bei hoher Belastung auf
einem relativ niedrigen Temperaturniveau gehalten werden.
•
Ölpumpenseitige Wälzlagerung der Kurbelwelle mit Zylinderrollenlager.
•
Doppelte Gleitlagerung am Motorflansch.
•
Drehrichtungsunabhängige Schmierölpumpe mit Ölüberdruckventil
•
Je ein Druckentlastungsventil niederdruckseitig und hochdruckseitig , welche beim Erreichen
von unzulässig hohen Drucklagen das Kältemittel in die Atmosphäre abblasen.
Wärmeschutz-
thermostat
Ventilplatte
D
GB
Öleinfüllstopfen
F
Ölpumpe
E
Ölschauglas
Ölablass, Ölsieb
Klemmenkasten
Saugabsperrventil
Maße und Anschlüsse finden Sie im Kapitel 9
6
an y
Gm bH
Ge rm
sen ,
Bo ck
nh au
GE A
0V Y/Y
Y
9,6 6
6 Fri cke
380 -42
72 63
T
CO
2
Y
11, 66
/11 0-4
0V Y/Y
440 -48
85 E
HA X2
00 2
CO 2,C
04 6A
175 0
AS 30
26 ,7
A
1 A
0 bar
65
Y: 14
100 /15
0 A
Y: 11

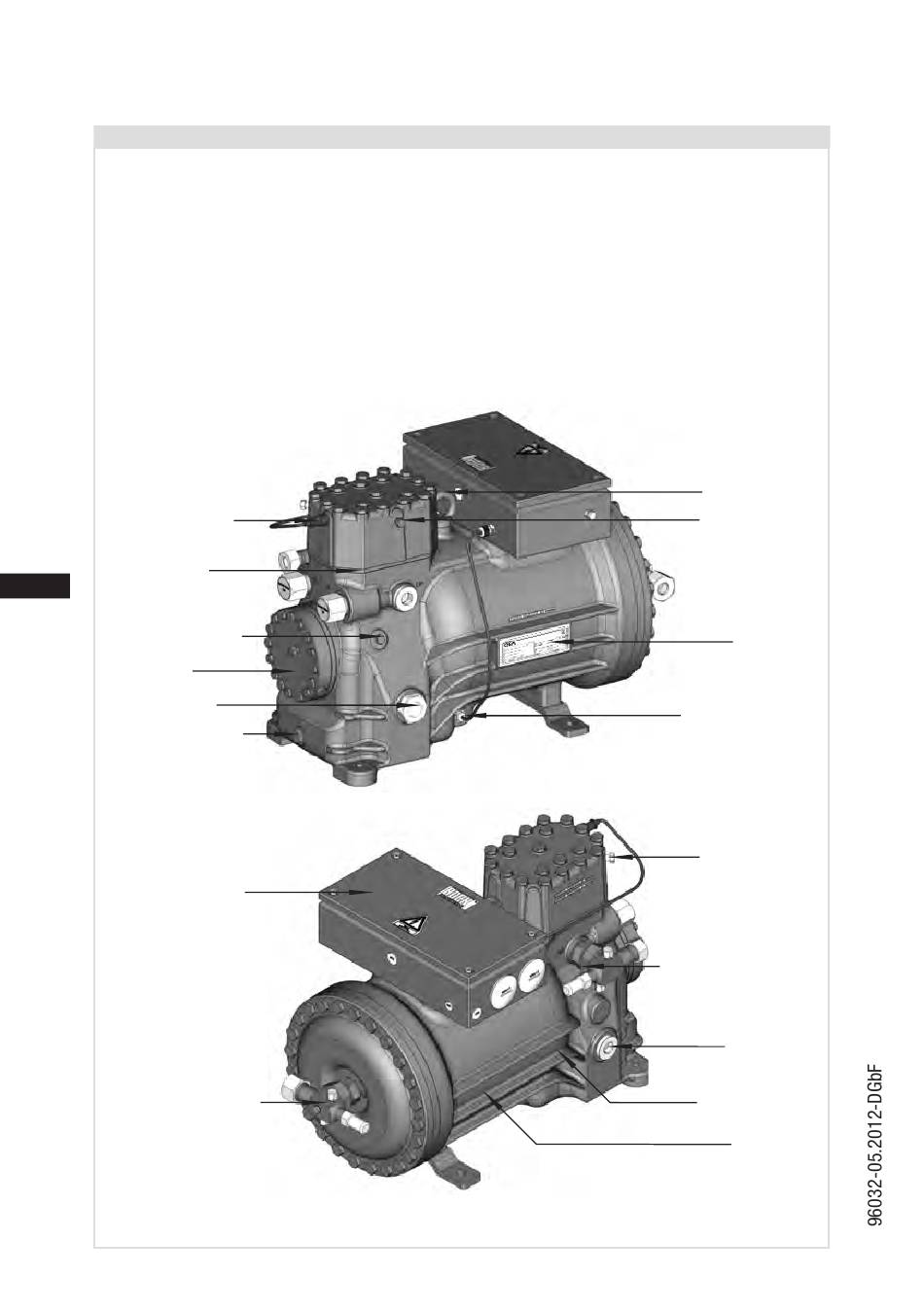

Abb. 1
Abb. 2
Transportöse
Anschluss LP
Typschild
Ölsumpfheizung
Anschluss HP
Druckabsperrventil
Anschluss
Ölspiegelregulator
Triebwerksteil
Motorteil
