Produktbeschreibung - GEA HA44e/475-4 Montageanleitung

2 | Produktbeschreibung

2.1 Kurzbeschreibung
• Halbhermetischer Vierzylinder-Hubkolbenverdichter mit Ölpumpenschmierung.
• Antriebsmotor am Verdichtergehäuse angeflanscht.
• Speziell für die Tiefkühlung mit luftgekühltem Motor und Direktansaugung am Zylinder.
Druckab-
sperrventil
Ventilplatte
Ölpumpe
D
GB
F
E
Luftleithaube
mit Ventilator
Maße und Anschlüsse finden Sie im Kapitel 10.
6

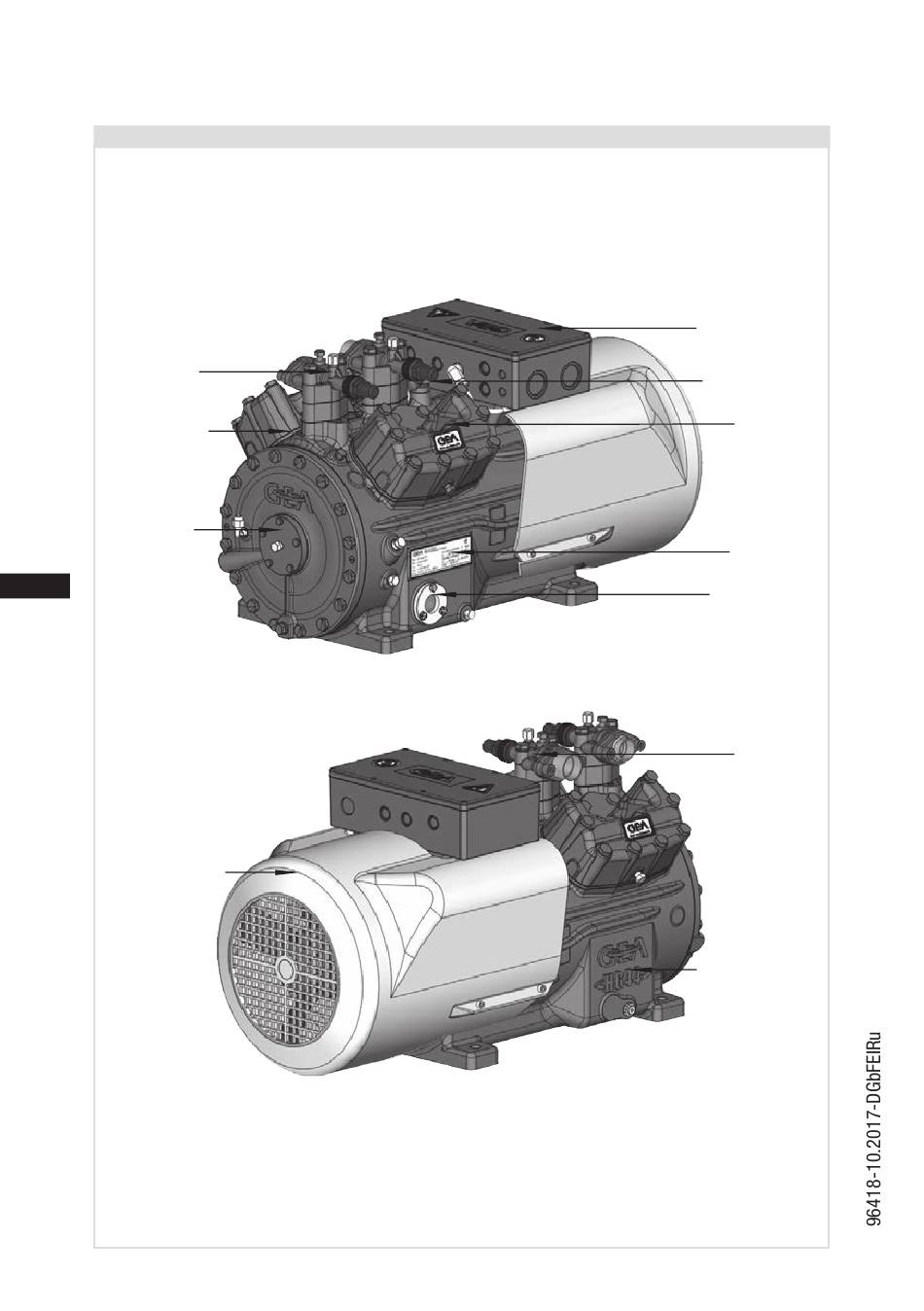

Abb. 1
Abb. 2
Klemmkasten
Transportöse
Zylinder-
deckel
Typschild
Ölschauglas
Saugab-
sperrventil
Triebwerksteil
