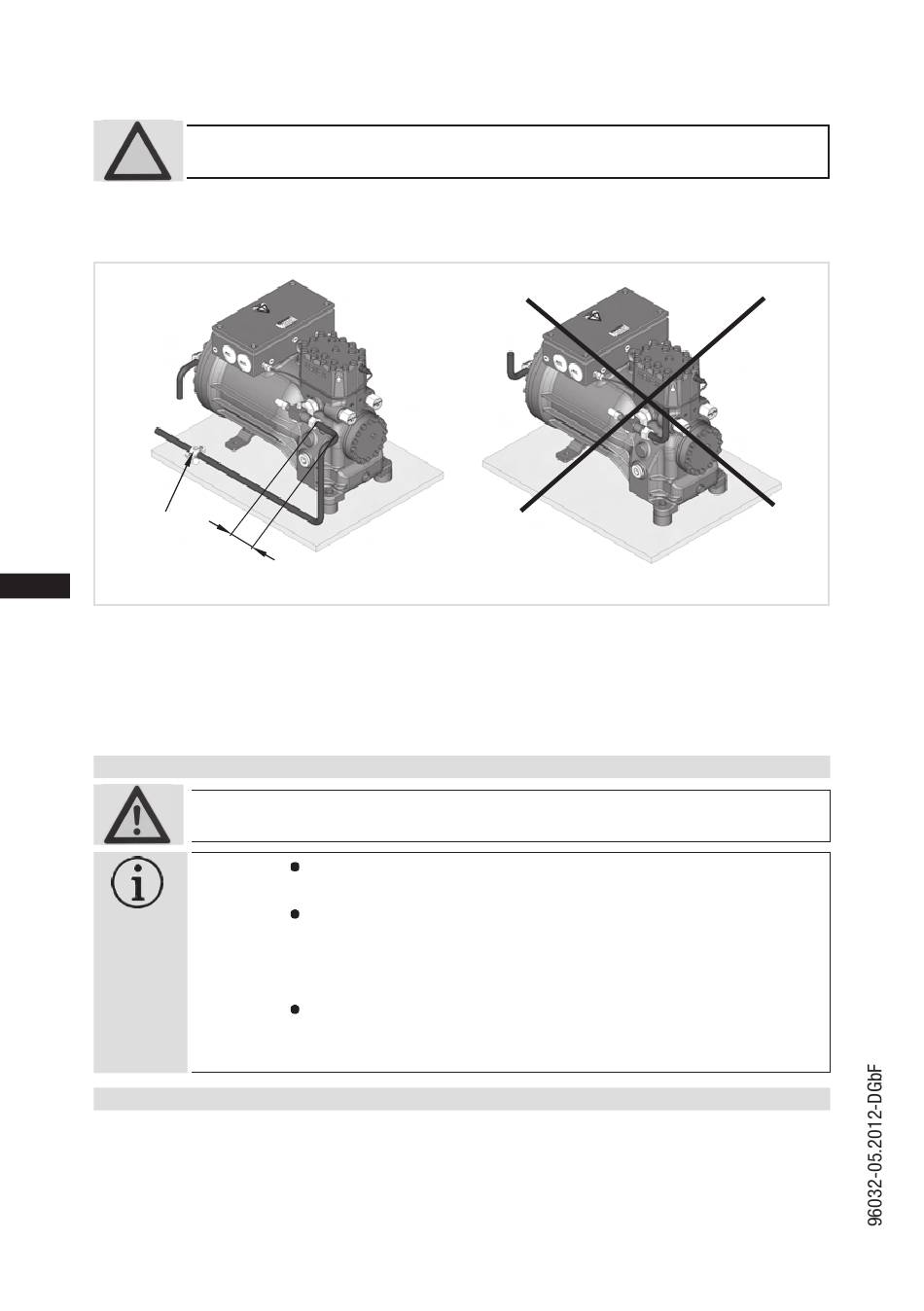

4| Montage Verdichter
ACHTUNG!
Als Faustregel gilt:
Den ersten Rohrabschnitt vom Absperrventil ausgehend immer nach unten und
parallel zur Antriebswelle verlegen.
stabiler
Festpunkt
möglichst
kurz
D
GB
F
E
5| Elektrischer Anschluss
5
Elektrischer Anschluss
5.1 Hinweise für Schalt- und Schutzeinrichtungen
Führen Sie alle Schutzeinrichtungen, Schalt- und Überwachungsgeräte gemäß den örtlichen Sicher-
heitsbestimmungen und gängigen Vorschriften (z.B. VDE) und Bestimmungen sowie gemäß den Her-
stellerangaben aus. Motorschutzschalter sind erforderlich! Legen Sie bei der Dimensionierung der
Motorschütze, Zuleitungen, Sicherungen und Motorschutzschaltern den maximalen Betriebsstrom
zugrunde (siehe Typschild). Als Kurzschlussauslösestrom stellen Sie den max. 7-fachen zulässigen
Betriebsstrom laut Verdichter-Typschild ein.
12
Unsachgemäße Verrohrungen können Risse und Brüche verur-
sachen, was Kältemittelverlust zur Folge hat.
GEFAHR!
Hochspannung! Stromschlaggefahr! Führen Sie Arbeiten nur bei
spannungslosem Zustand der elektrischen Anlage aus!
INFO!
Schließen Sie den Verdichtermotor gemäß Schaltplan (s. Innenseite
Klemmenkasten) an.
Verwenden Sie für Kabeldurchführungen am Klemmenkasten passende
Kabelverschraubungen in richtiger Schutzartausführung (s.Typschild).
Setzen Sie Zugentlastungen ein und vermeiden Sie Scheuerstellen an
Kabeln.
Vergleichen Sie Spannungs- und Frequenzangaben mit den Daten
des Stromnetzes.
Schließen Sie den Motor nur bei Übereinstimmung an.
Abb. 16
