Gewicht: siehe Schild mit den Hebedaten
auf der Walze.
1
3
2

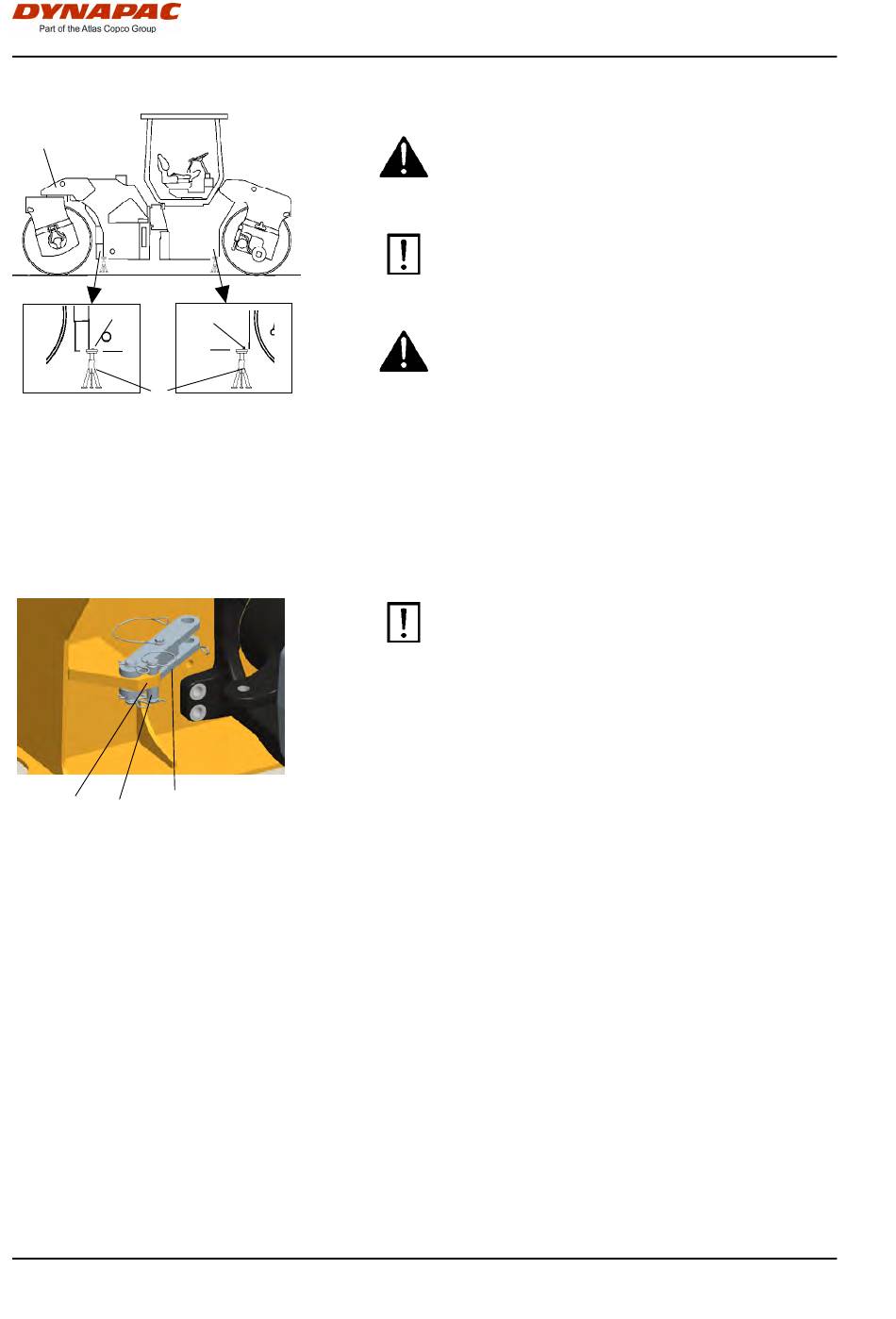

Abb. Mit Wagenheber angehobene
Walze
1. Hub-Platte
2. Wagenheber
3. Markierung
3
4
2
Abb. Knickgelenk in entriegelter
Stellung
2. Sperrstift
3. Verriegelungsarm
4. Sicherungsöse
66
3
ICC234HF-1DE5.pdf
Anheben der Walze mit Wagenheber:
Das Bruttogewicht wird auf dem
Das Bruttogewicht wird auf dem
Hebedatenaufkleber (1) angegeben. Siehe auch
Hebedatenaufkleber (1) angegeben. Siehe auch
unter 'Technische Daten'.
unter 'Technische Daten'.
Die Hub-Vorrichtung, beispielsweise ein
Die Hub-Vorrichtung, beispielsweise ein
Wagenheber (2) oder ein ähnliches Gerät muss
Wagenheber (2) oder ein ähnliches Gerät muss
entsprechend den Sicherheitsvorschriften für
entsprechend den Sicherheitsvorschriften für
Hub-Geräte dimensioniert sein.
Hub-Geräte dimensioniert sein.
Nicht unter schwebenden Lasten aufhalten! Das
Nicht unter schwebenden Lasten aufhalten! Das
Hub-Gerät muss sicher platziert sein und auf einer
Hub-Gerät muss sicher platziert sein und auf einer
ebenen und stabilen Fläche stehen.
ebenen und stabilen Fläche stehen.
Die Maschine darf nur mit einem Wagenheber o. ä.
an den Markierungen (3) gehoben werden. An diesen
Stellen ist der Rahmen verstärkt und kann
Belastungen aufnehmen. Beim Anheben an anderer
Stelle kann die Maschine beschädigt werden oder es
können Mitarbeiter verletzt werden.
Entriegelung des Knickgelenks
Vor dem Fahren der Walze nicht vergessen, das
Vor dem Fahren der Walze nicht vergessen, das
Knickgelenk wieder zu entriegeln.
Knickgelenk wieder zu entriegeln.
Den untersten drahtversehenen Sicherungssplint (1)
herausziehen und den ebenfalls drahtversehenen
Sperrstift (2) hochziehen.
Den Verriegelungsarm (3) zurückklappen und mit dem
Sperrstift (2) in der Sicherungsöse (4) sichern.
Die Sicherungsöse befindet sich am vorderen
Maschinenrahmen.
Abschleppen/Bergung
Die Walze kann gemäß den nachstehenden
Anleitungen bis zu 300 m (1.000 Fuß) abgeschleppt
werden.
