Elcometer 102 Gebrauchanleitung Seite 26

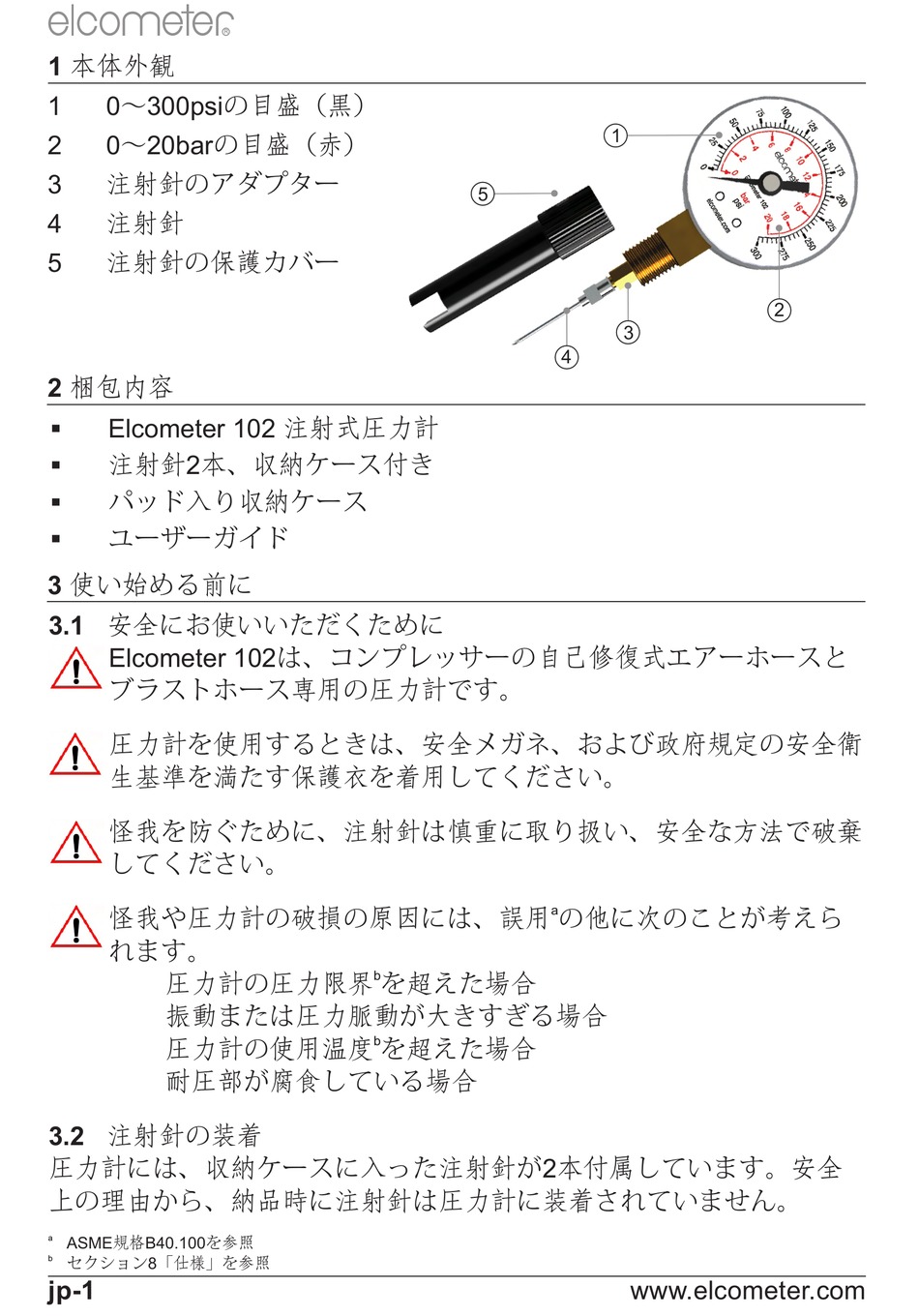

1 本体外観
1 0～300psiの⽬盛（黒）
2 0～20barの⽬盛（⾚）
注射針のアダプター
3
注射針
4
注射針の保護カバー
5
2 梱包内容
Elcometer 102
注射式圧⼒計

注射針2本、収納ケース付き

パッド⼊り収納ケース

ユーザーガイド

3 使い始める前に
3.1 安全にお使いいただくために
Elcometer 102は、コンプレッサーの⾃⼰修復式エアーホースと
ブラストホース専⽤の圧⼒計です。
圧⼒計を使⽤するときは、安全メガネ、および政府規定の安全衛
⽣基準を満たす保護⾐を着⽤してください。
怪我を防ぐために、注射針は慎重に取り扱い、安全な⽅法で破棄
してください。
怪我や圧⼒計の破損の原因には、誤⽤ の他に次のことが考えら
れます。
圧⼒計の圧⼒限界 を超えた場合
振動または圧⼒脈動が⼤きすぎる場合
圧⼒計の使⽤温度 を超えた場合
耐圧部が腐⾷している場合
3.2 注射針の装着
圧⼒計には、収納ケースに⼊った注射針が2本付属しています。安全
上の理由から、納品時に注射針は圧⼒計に装着されていません。
a
ASME規格B40.100を参照
b セクション8「仕様」を参照
jp-1
R
b
b
1
5
3
4
a
www.elcometer.com
2
