Pro-Form ENDURANCE 720 E Bedienungsanleitung Seite 12

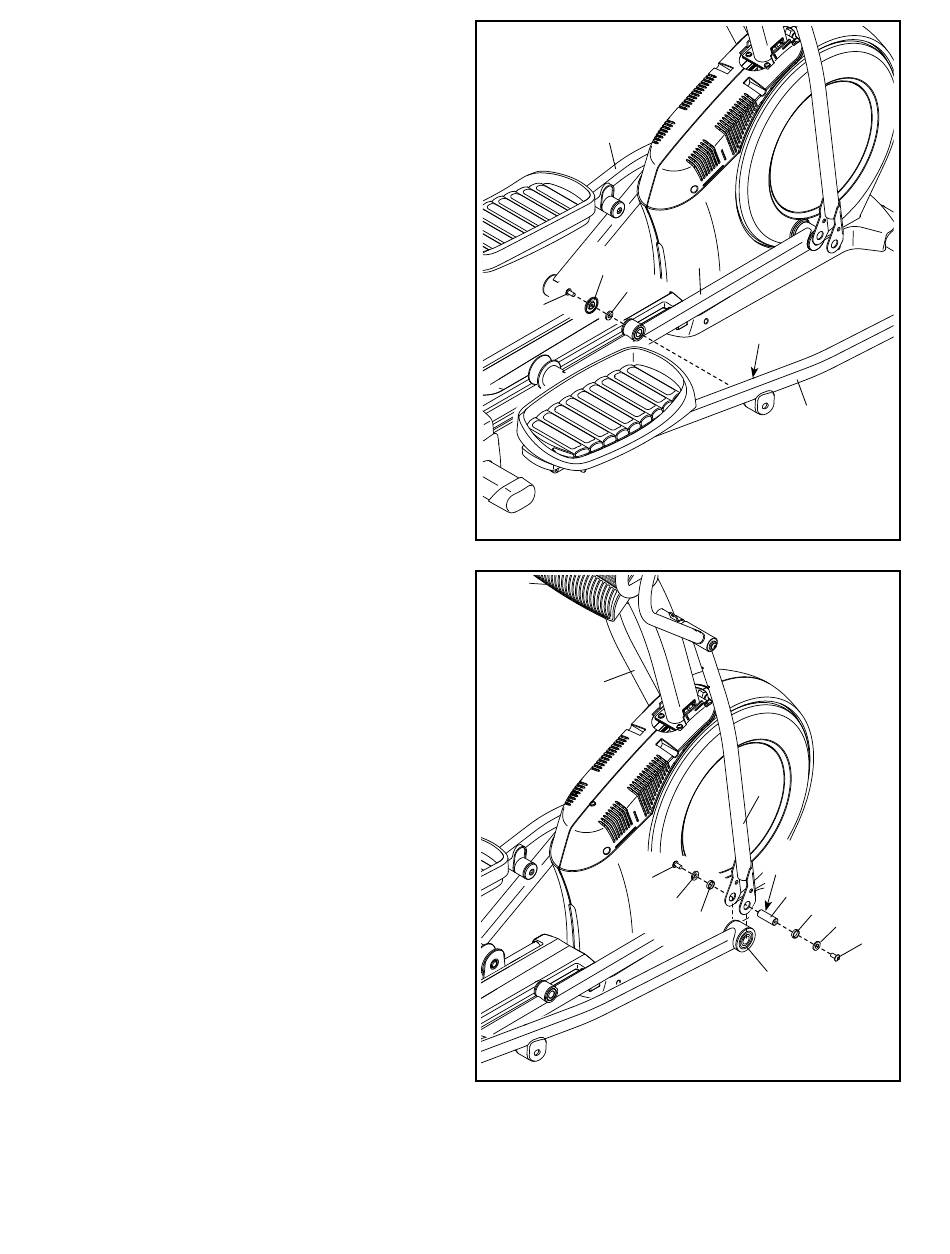

11. Richten Sie den rechten Pedalarm (58) wie
abgebildet aus.
Tragen Sie Schmierfett auf die Achse des rech-
ten Pedalarms (58) auf.
Befestigen Sie den rechten Pedalarm (58) mit
einer M8 x 14mm Ansatzschraube (126), einer
kleinen Achsenabdeckung (55) und einer M8
Unterlegscheibe (97) am rechten Rollenarm
(59).
Wiederholen Sie diesen Schritt mit dem lin-
ken Pedalarm (44).
12. Tragen Sie Schmierfett auf eine der Pedalarm-
achsen (64) auf.
Als Nächstes schieben Sie eine M8 Unterleg-
scheibe (97) und einen Achsenabstandhalter
(77) auf eine M8 x 13mm Schraube (82) und
drehen die Schraube um ein paar Drehungen in
die Pedalarmachse (64) ein.
Während eine zweite Person das vordere Ende
des rechten Pedalarms (58) innerhalb der Halte-
rung am rechten Pendelschenkel (60) hält, fügen
Sie die Pedalarmachse (64) in beide Teile ein.
Dann schieben Sie eine M8 Unterlegscheibe
(97) und einen Achsenabstandhalter (77) auf
eine weitere M8 x 13mm Schraube (82) und dre-
hen Sie die Schraube um ein paar Drehungen in
die Pedalarmachse (64) ein. Dann ziehen Sie
beide Schrauben gleichzeitig fest.
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des Ellipsentrainers.
11
44
55
97
126
12
46
82
12
59
Schmierfett
58
60
Schmierfett
64
97
77
77
58
97
82
