Pro-Form ENDURANCE 720 E Bedienungsanleitung Seite 10

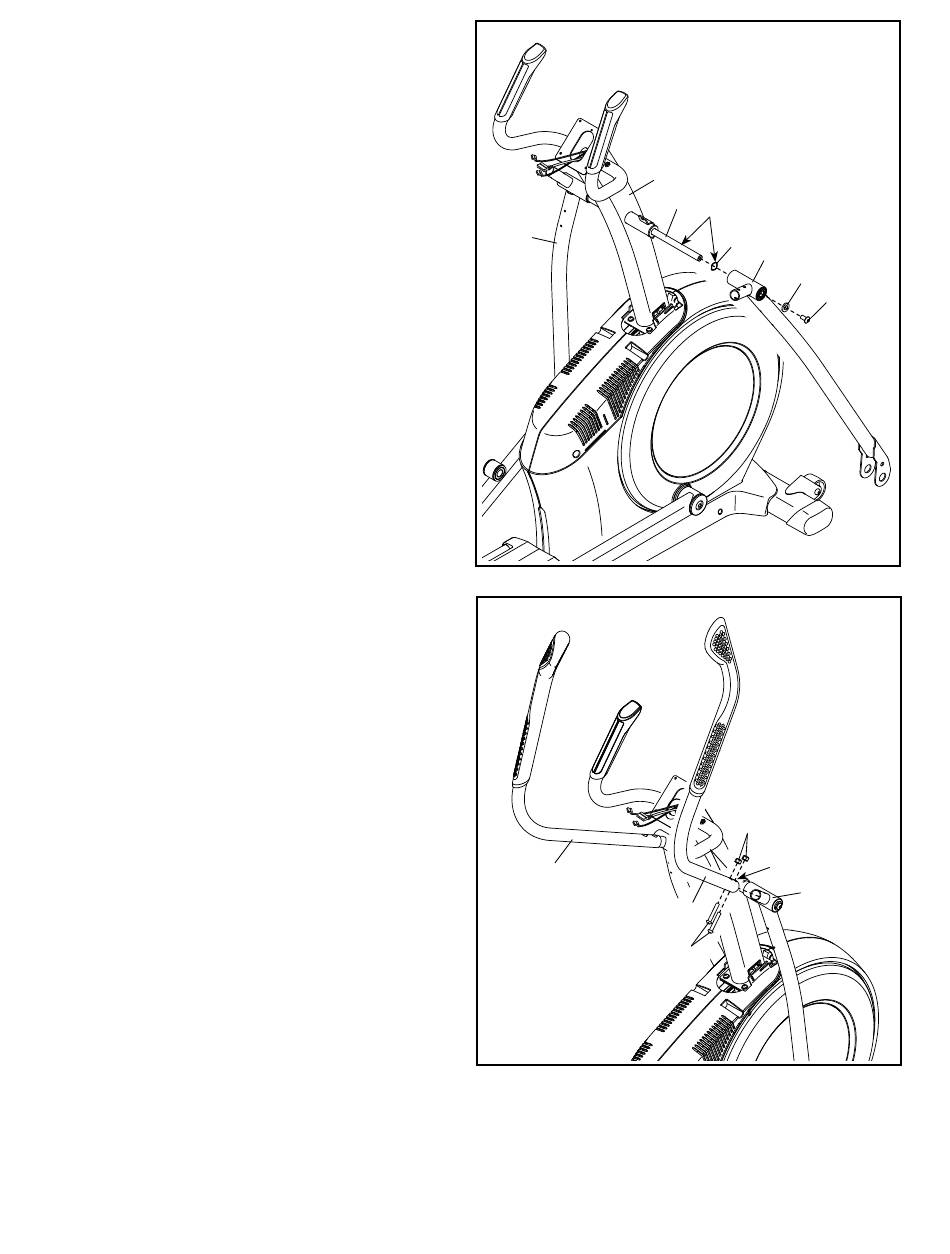

7. Mithilfe einer Plastiktüte, um Ihre Finger sauber
zu halten, tragen Sie etwas vom beigefügten
Schmierfett auf die Drehachse (35) und zwei
16mm Wellscheiben (54) auf.
Stecken Sie die Drehachse (35) durch den
Pfosten (4) und zentrieren Sie diese. Tipp: Ein
Gummihammer kann dabei eventuell hilfreich
sein.
Als Nächstes identifizieren Sie den rechten
Pendelschenkel (60) und richten ihn wie abgebil-
det aus.
Schieben Sie eine 16mm Wellscheibe (54) und
den rechten Pendelschenkel (60) auf die rechte
Seite der Drehachse (35).
Wiederholen Sie diesen Vorgang mit dem
linken Pendelschenkel (46).
Dann drehen Sie je eine M8 x 13mm Schraube
(82) mit einer M8 Unterlegscheibe (97) in beide
Enden der Drehachse (35) gleichzeitig ein.
8. Identifizieren Sie den rechten Pendelgriff (61)
und richten Sie ihn wie abgebildet aus.
Schieben Sie den rechten Pendelgriff (61) auf
den rechten Pendelschenkel (60).
Befestigen Sie den rechten Pendelgriff (61)
mit zwei M8 x 38mm Bolzen (96) und zwei M8
Sicherungsmuttern (102). Achten Sie darauf,
dass sich die Sicherungsmuttern in den
sechseckigen Löchern (C) befinden.
Wiederholen Sie diesen Schritt mit dem lin-
ken Pendelgriff (47).
7
46
8
47
10
4
35
Schmierfett
54
60
97
82
102
C
60
61
96
