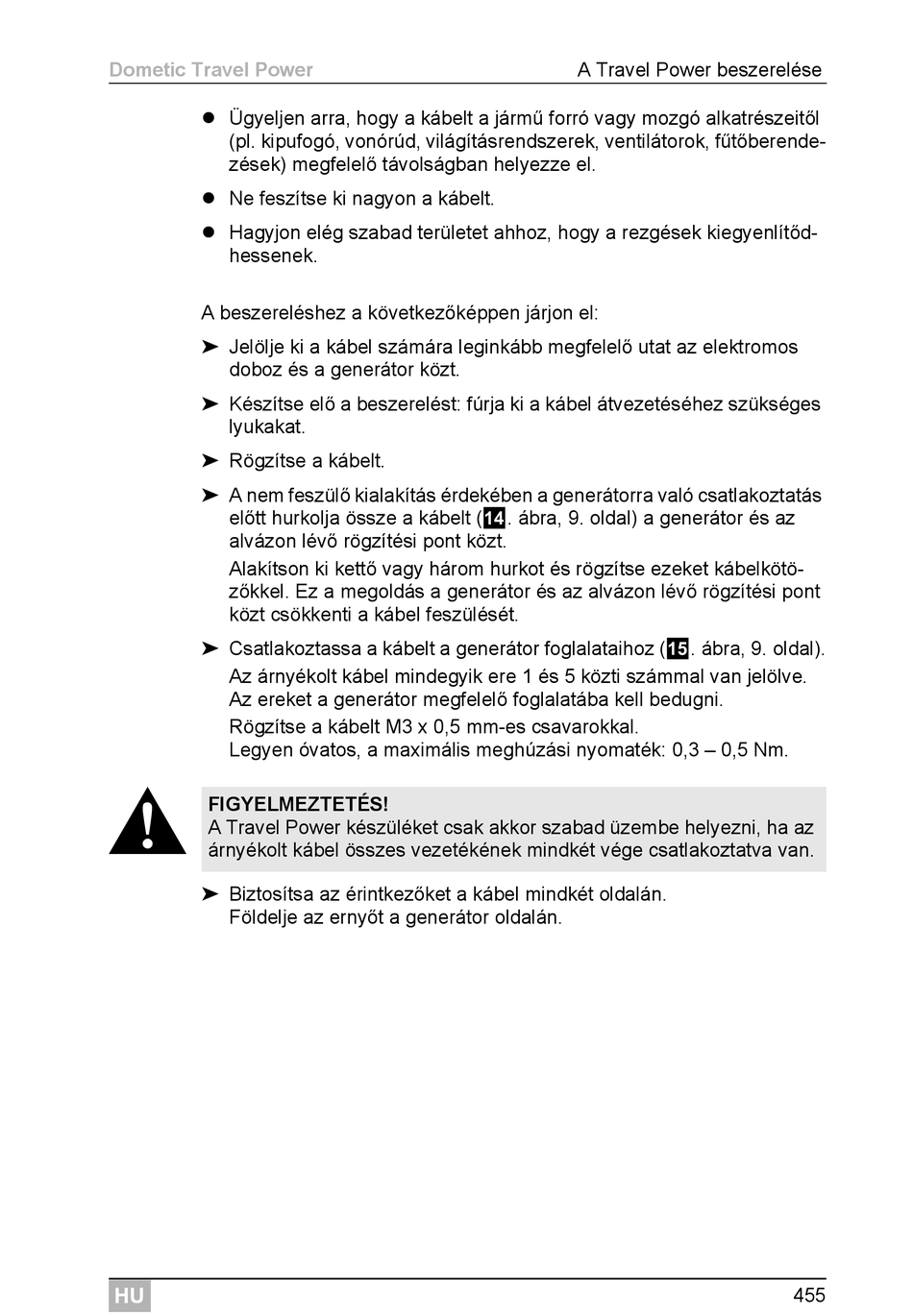

Dometic Travel Power
 Ügyeljen arra, hogy a kábelt a jármű forró vagy mozgó alkatrészeitől
(pl. kipufogó, vonórúd, világításrendszerek, ventilátorok, fűtőberende-
zések) megfelelő távolságban helyezze el.
 Ne feszítse ki nagyon a kábelt.
 Hagyjon elég szabad területet ahhoz, hogy a rezgések kiegyenlítőd-
hessenek.
A beszereléshez a következőképpen járjon el:
➤ Jelölje ki a kábel számára leginkább megfelelő utat az elektromos
doboz és a generátor közt.
➤ Készítse elő a beszerelést: fúrja ki a kábel átvezetéséhez szükséges
lyukakat.
➤ Rögzítse a kábelt.
➤ A nem feszülő kialakítás érdekében a generátorra való csatlakoztatás
előtt hurkolja össze a kábelt (d. ábra, 9. oldal) a generátor és az
alvázon lévő rögzítési pont közt.
Alakítson ki kettő vagy három hurkot és rögzítse ezeket kábelkötö-
zőkkel. Ez a megoldás a generátor és az alvázon lévő rögzítési pont
közt csökkenti a kábel feszülését.
➤ Csatlakoztassa a kábelt a generátor foglalataihoz (e. ábra, 9. oldal).
Az árnyékolt kábel mindegyik ere 1 és 5 közti számmal van jelölve.
Az ereket a generátor megfelelő foglalatába kell bedugni.
Rögzítse a kábelt M3 x 0,5 mm-es csavarokkal.
Legyen óvatos, a maximális meghúzási nyomaték: 0,3 – 0,5 Nm.
!
FIGYELMEZTETÉS!
A Travel Power készüléket csak akkor szabad üzembe helyezni, ha az
árnyékolt kábel összes vezetékének mindkét vége csatlakoztatva van.
➤ Biztosítsa az érintkezőket a kábel mindkét oldalán.
Földelje az ernyőt a generátor oldalán.
