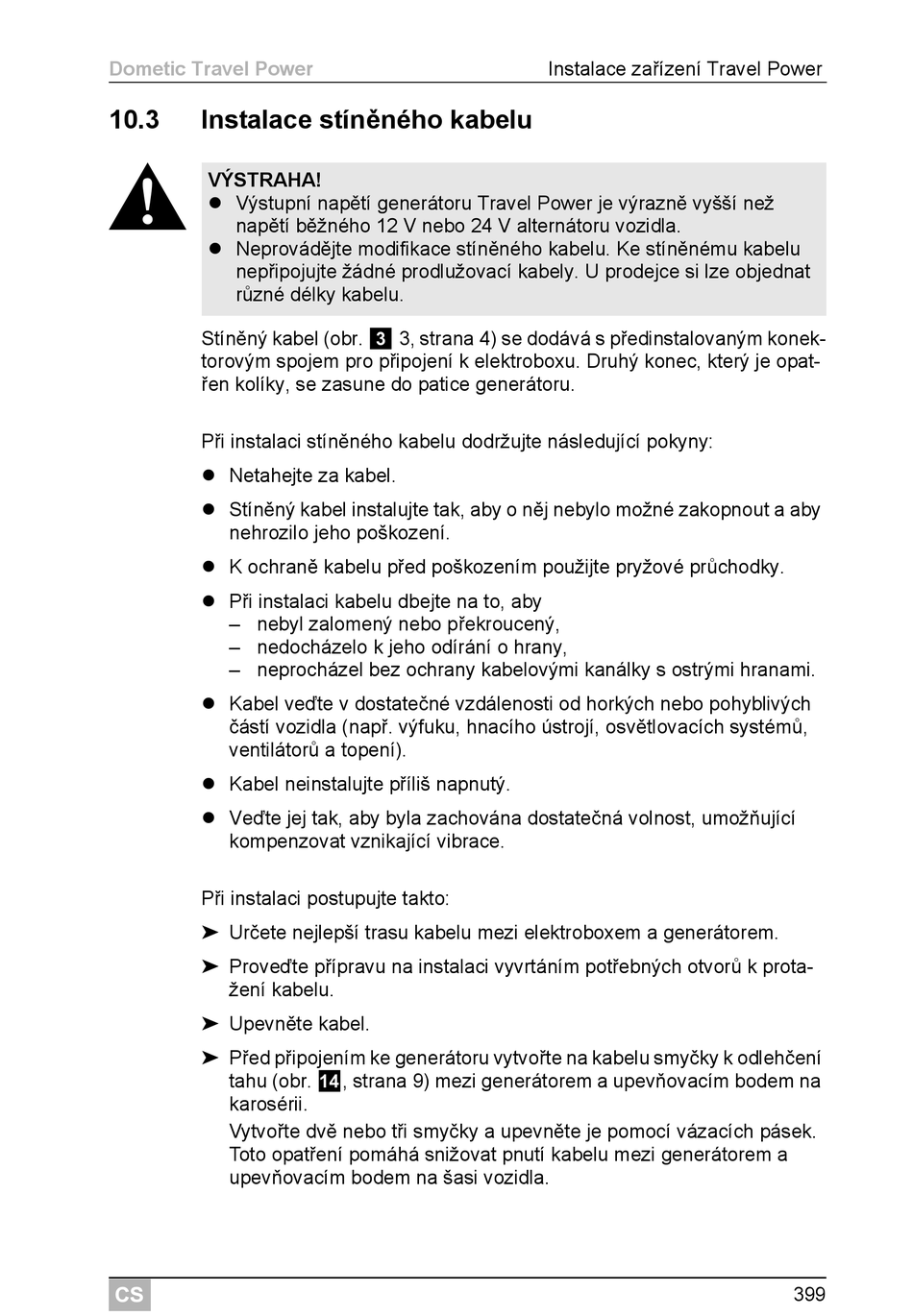

Dometic Travel Power
10.3 Instalace stíněného kabelu
!
VÝSTRAHA!
 Výstupní napětí generátoru Travel Power je výrazně vyšší než
napětí běžného 12 V nebo 24 V alternátoru vozidla.
 Neprovádějte modifikace stíněného kabelu. Ke stíněnému kabelu
nepřipojujte žádné prodlužovací kabely. U prodejce si lze objednat
různé délky kabelu.
Stíněný kabel (obr. 3 3, strana 4) se dodává s předinstalovaným konek-
torovým spojem pro připojení k elektroboxu. Druhý konec, který je opat-
řen kolíky, se zasune do patice generátoru.
Při instalaci stíněného kabelu dodržujte následující pokyny:
 Netahejte za kabel.
 Stíněný kabel instalujte tak, aby o něj nebylo možné zakopnout a aby
nehrozilo jeho poškození.
 K ochraně kabelu před poškozením použijte pryžové průchodky.
 Při instalaci kabelu dbejte na to, aby
– nebyl zalomený nebo překroucený,
– nedocházelo k jeho odírání o hrany,
– neprocházel bez ochrany kabelovými kanálky s ostrými hranami.
 Kabel veďte v dostatečné vzdálenosti od horkých nebo pohyblivých
částí vozidla (např. výfuku, hnacího ústrojí, osvětlovacích systémů,
ventilátorů a topení).
 Kabel neinstalujte příliš napnutý.
 Veďte jej tak, aby byla zachována dostatečná volnost, umožňující
kompenzovat vznikající vibrace.
Při instalaci postupujte takto:
➤ Určete nejlepší trasu kabelu mezi elektroboxem a generátorem.
➤ Proveďte přípravu na instalaci vyvrtáním potřebných otvorů k prota-
žení kabelu.
➤ Upevněte kabel.
➤ Před připojením ke generátoru vytvořte na kabelu smyčky k odlehčení
tahu (obr. d, strana 9) mezi generátorem a upevňovacím bodem na
karosérii.
Vytvořte dvě nebo tři smyčky a upevněte je pomocí vázacích pásek.
Toto opatření pomáhá snižovat pnutí kabelu mezi generátorem a
upevňovacím bodem na šasi vozidla.
