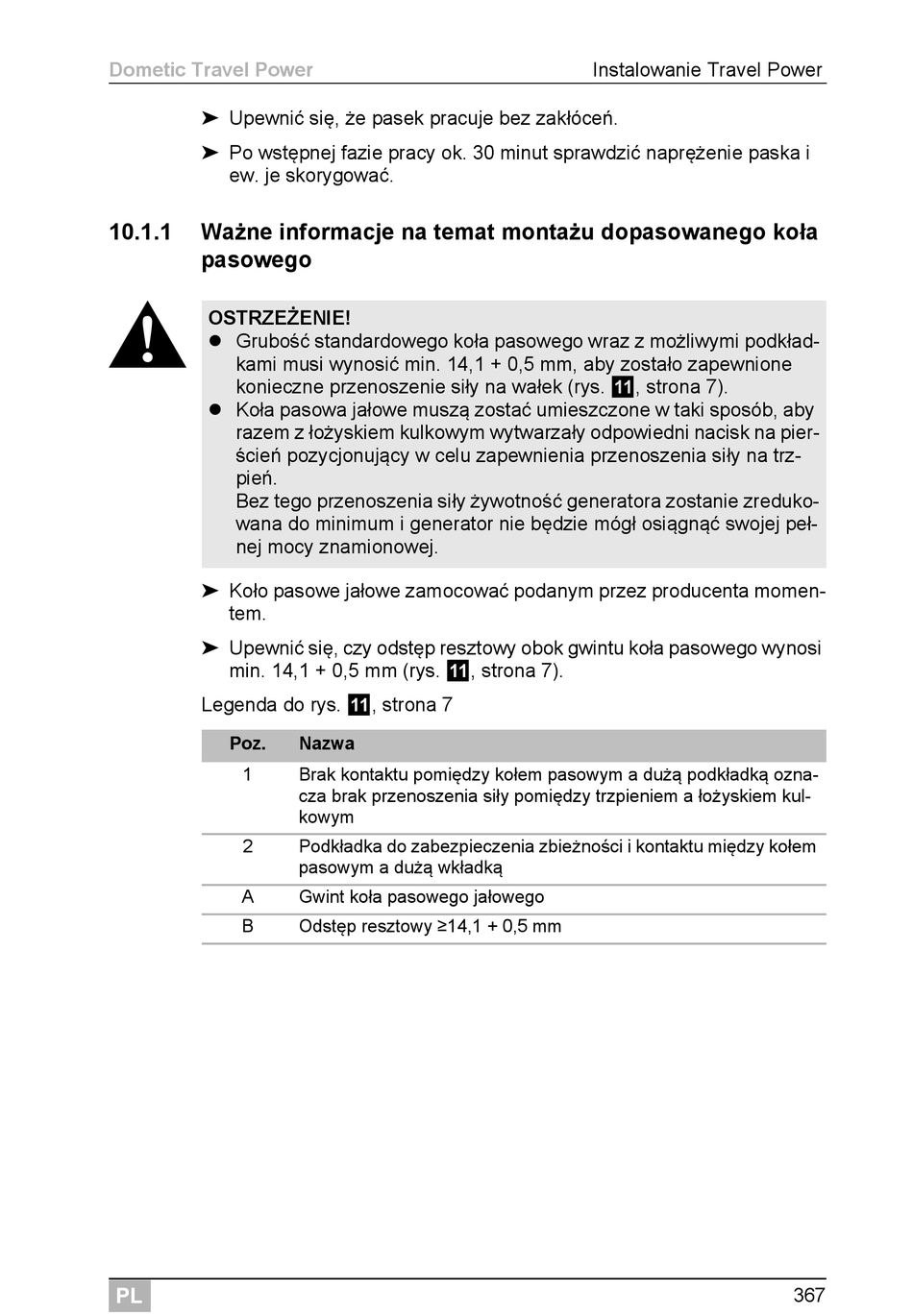

Dometic Travel Power
➤ Upewnić się, że pasek pracuje bez zakłóceń.
➤ Po wstępnej fazie pracy ok. 30 minut sprawdzić naprężenie paska i
ew. je skorygować.
10.1.1 Ważne informacje na temat montażu dopasowanego koła
pasowego
!
OSTRZEŻENIE!
 Grubość standardowego koła pasowego wraz z możliwymi podkład-
kami musi wynosić min. 14,1 + 0,5 mm, aby zostało zapewnione
konieczne przenoszenie siły na wałek (rys. a, strona 7).
 Koła pasowa jałowe muszą zostać umieszczone w taki sposób, aby
razem z łożyskiem kulkowym wytwarzały odpowiedni nacisk na pier-
ścień pozycjonujący w celu zapewnienia przenoszenia siły na trz-
pień.
Bez tego przenoszenia siły żywotność generatora zostanie zreduko-
wana do minimum i generator nie będzie mógł osiągnąć swojej peł-
nej mocy znamionowej.
➤ Koło pasowe jałowe zamocować podanym przez producenta momen-
tem.
➤ Upewnić się, czy odstęp resztowy obok gwintu koła pasowego wynosi
min. 14,1 + 0,5 mm (rys. a, strona 7).
Legenda do rys. a, strona 7
Poz.
1
2
A
B
PL
Nazwa
Brak kontaktu pomiędzy kołem pasowym a dużą podkładką ozna-
cza brak przenoszenia siły pomiędzy trzpieniem a łożyskiem kul-
kowym
Podkładka do zabezpieczenia zbieżności i kontaktu między kołem
pasowym a dużą wkładką
Gwint koła pasowego jałowego
Odstęp resztowy ≥14,1 + 0,5 mm
Instalowanie Travel Power
