Nederlands

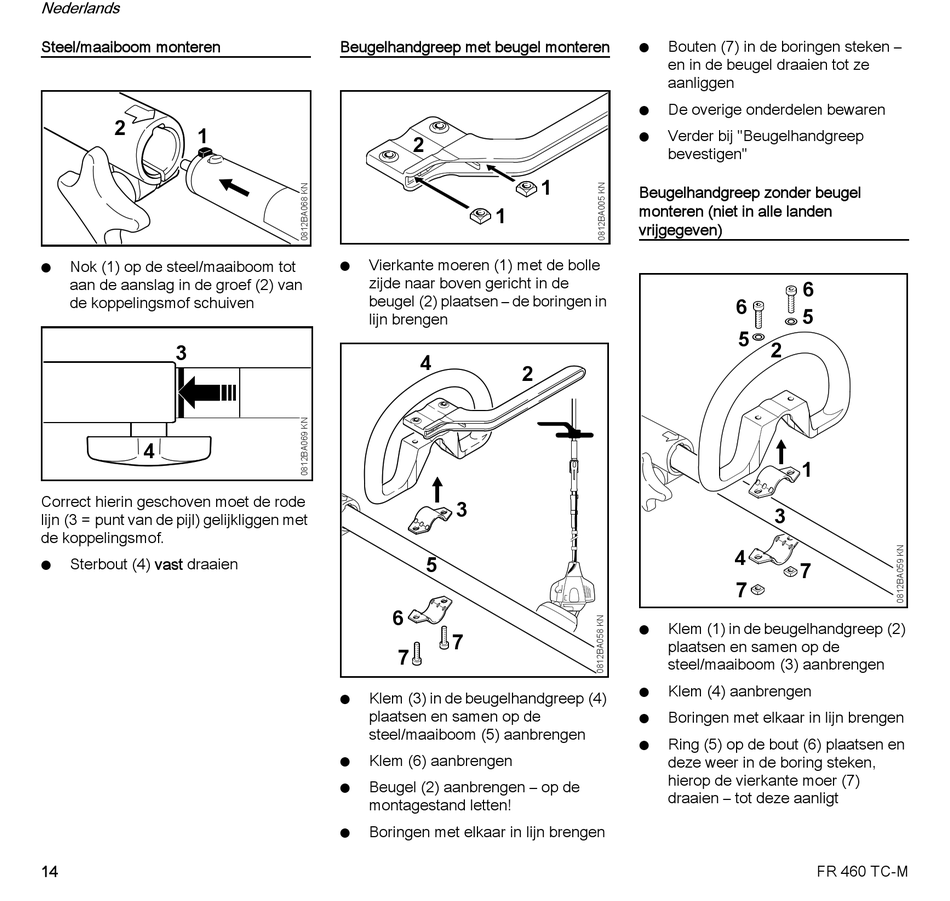

Steel/maaiboom monteren
2
1
Nok (1) op de steel/maaiboom tot
N
aan de aanslag in de groef (2) van
de koppelingsmof schuiven
3
4
Correct hierin geschoven moet de rode
lijn (3 = punt van de pijl) gelijkliggen met
de koppelingsmof.
Sterbout (4) vast draaien
N
14
Beugelhandgreep met beugel monteren
2
1
Vierkante moeren (1) met de bolle
N
zijde naar boven gericht in de
beugel (2) plaatsen – de boringen in
lijn brengen
4
3
5
6
7
7
Klem (3) in de beugelhandgreep (4)
N
plaatsen en samen op de
steel/maaiboom (5) aanbrengen
Klem (6) aanbrengen
N
Beugel (2) aanbrengen – op de
N
montagestand letten!
Boringen met elkaar in lijn brengen
N
Bouten (7) in de boringen steken –
N
en in de beugel draaien tot ze
aanliggen
De overige onderdelen bewaren
N
Verder bij "Beugelhandgreep
N
bevestigen"
1
Beugelhandgreep zonder beugel
monteren (niet in alle landen
vrijgegeven)
2
Klem (1) in de beugelhandgreep (2)
N
plaatsen en samen op de
steel/maaiboom (3) aanbrengen
Klem (4) aanbrengen
N
Boringen met elkaar in lijn brengen
N
Ring (5) op de bout (6) plaatsen en
N
deze weer in de boring steken,
hierop de vierkante moer (7)
draaien – tot deze aanligt
6
6
5
5
2
1
3
4
7
7
FR 460 TC-M
