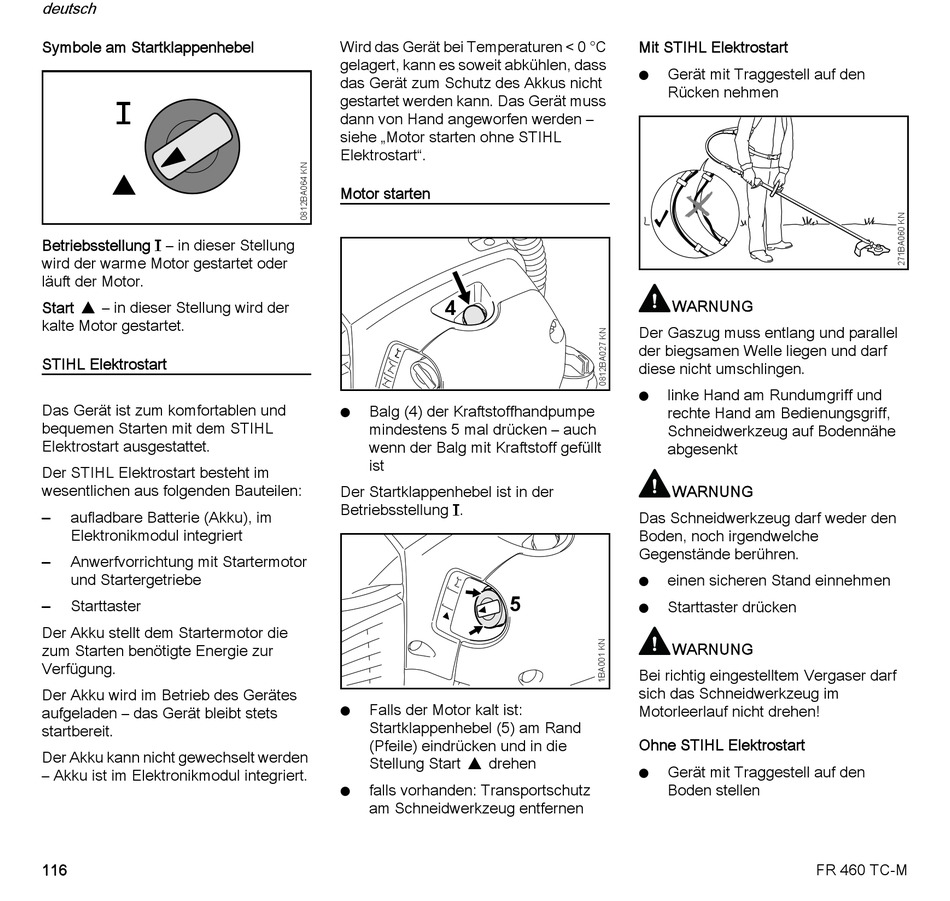

Stihl FR 460 TC-M Gebrauchsanleitung Seite 118

deutsch
Symbole am Startklappenhebel
Betriebsstellung F – in dieser Stellung
wird der warme Motor gestartet oder
läuft der Motor.
Start } – in dieser Stellung wird der
kalte Motor gestartet.
STIHL Elektrostart
Das Gerät ist zum komfortablen und
bequemen Starten mit dem STIHL
Elektrostart ausgestattet.
Der STIHL Elektrostart besteht im
wesentlichen aus folgenden Bauteilen:
aufladbare Batterie (Akku), im
–
Elektronikmodul integriert
Anwerfvorrichtung mit Startermotor
–
und Startergetriebe
Starttaster
–
Der Akku stellt dem Startermotor die
zum Starten benötigte Energie zur
Verfügung.
Der Akku wird im Betrieb des Gerätes
aufgeladen – das Gerät bleibt stets
startbereit.
Der Akku kann nicht gewechselt werden
– Akku ist im Elektronikmodul integriert.
116
Wird das Gerät bei Temperaturen < 0 °C
gelagert, kann es soweit abkühlen, dass
das Gerät zum Schutz des Akkus nicht
gestartet werden kann. Das Gerät muss
dann von Hand angeworfen werden –
siehe „Motor starten ohne STIHL
Elektrostart".
Motor starten
4
Balg (4) der Kraftstoffhandpumpe
N
mindestens 5 mal drücken – auch
wenn der Balg mit Kraftstoff gefüllt
ist
Der Startklappenhebel ist in der
Betriebsstellung F.
5 5
Falls der Motor kalt ist:
N
Startklappenhebel (5) am Rand
(Pfeile) eindrücken und in die
Stellung Start } drehen
falls vorhanden: Transportschutz
N
am Schneidwerkzeug entfernen
Mit STIHL Elektrostart
Gerät mit Traggestell auf den
N
Rücken nehmen
WARNUNG
Der Gaszug muss entlang und parallel
der biegsamen Welle liegen und darf
diese nicht umschlingen.
linke Hand am Rundumgriff und
N
rechte Hand am Bedienungsgriff,
Schneidwerkzeug auf Bodennähe
abgesenkt
WARNUNG
Das Schneidwerkzeug darf weder den
Boden, noch irgendwelche
Gegenstände berühren.
einen sicheren Stand einnehmen
N
Starttaster drücken
N
WARNUNG
Bei richtig eingestelltem Vergaser darf
sich das Schneidwerkzeug im
Motorleerlauf nicht drehen!
Ohne STIHL Elektrostart
Gerät mit Traggestell auf den
N
Boden stellen
FR 460 TC-M
