Inbetriebnahme

Das Vorschubgerät wird in einer Transportverpackung
geliefert. Bewahren Sie diese Transportverpackung un-
bedingt auf, um das Vorschubge rät bei Bedarf sicher
versenden zu kön nen.
Der Anschluss des Vorschubgerätes an die Steuerbox
i
MidRange Standard oder MidRange CNC ist in der
Betriebsanleitung 3757408 beschrieben.
3.1

Entfernen/Einsetzen der Transportsicherung

Vor der Inbetriebnahme muss die Trans port si che rung
entfernt werden! Bewahren Sie die Trans port sicherung
und die zugehörigen Schrau ben unbedingt auf, um
das Vorschubge rät bei Bedarf sicher versenden zu
kön nen.
Transportsicherung entfernen (s. Ab b. 2):
1. Um die Transportsicherung aus der Klemmung der Taster-
aufnahme zu lösen:
Die Schraube (8) mit dem Innensechskant schlüssel
(SW 2,5) um 180° nach rechts drehen.
2. Die Befestigungsschrauben (10) entfernen.
3. Die Transportsicherung (9) an der Grifflasche anfassen
und nach vorn aus dem Vorschubgerät herausziehen.
4. Entweder nur die Stirnplatte (2) oder die Stirnplatte (2)
und den Tasterschutz (1) am Vorschubgerät befestigen (s.
auch Kap. 3.4).
Transportsicherung wieder einsetzen:
1. Die Stirnplatte (2) und den Tasterschutz (1) vom Vor-
schubgerät abschrauben und im Koffer verwahren.
2. Die Transportsicherung (9) an der Grifflasche anfassen
und vorsichtig in das Vorschubgerät hineinschieben.
3. Den Messschlitten (11) durch motorische Positionierung
ganz an den vorderen Anschlag (in X-Richtung) bewe-
gen.
4. Um die Transportsicherung in der Taster aufnahme zu
klemmen:
Die Schraube (8) mit dem Innensechskant schlüssel
(SW 2,5) um 180° nach links drehen (s. auch Kap. 3.4).
5. Den Messschlitten (11) durch motorische Positionierung
ganz nach unten (in Z-Richtung) bringen, so dass die
Befes tigungs schrauben (10) in die entsprechenden Boh-
rungen eingeführt werden können.
6. Die Befestigungsschrauben (10) festschrauben.
Mahr GmbH, MarSurf GD 25 / GD 25 plus
10
9
8

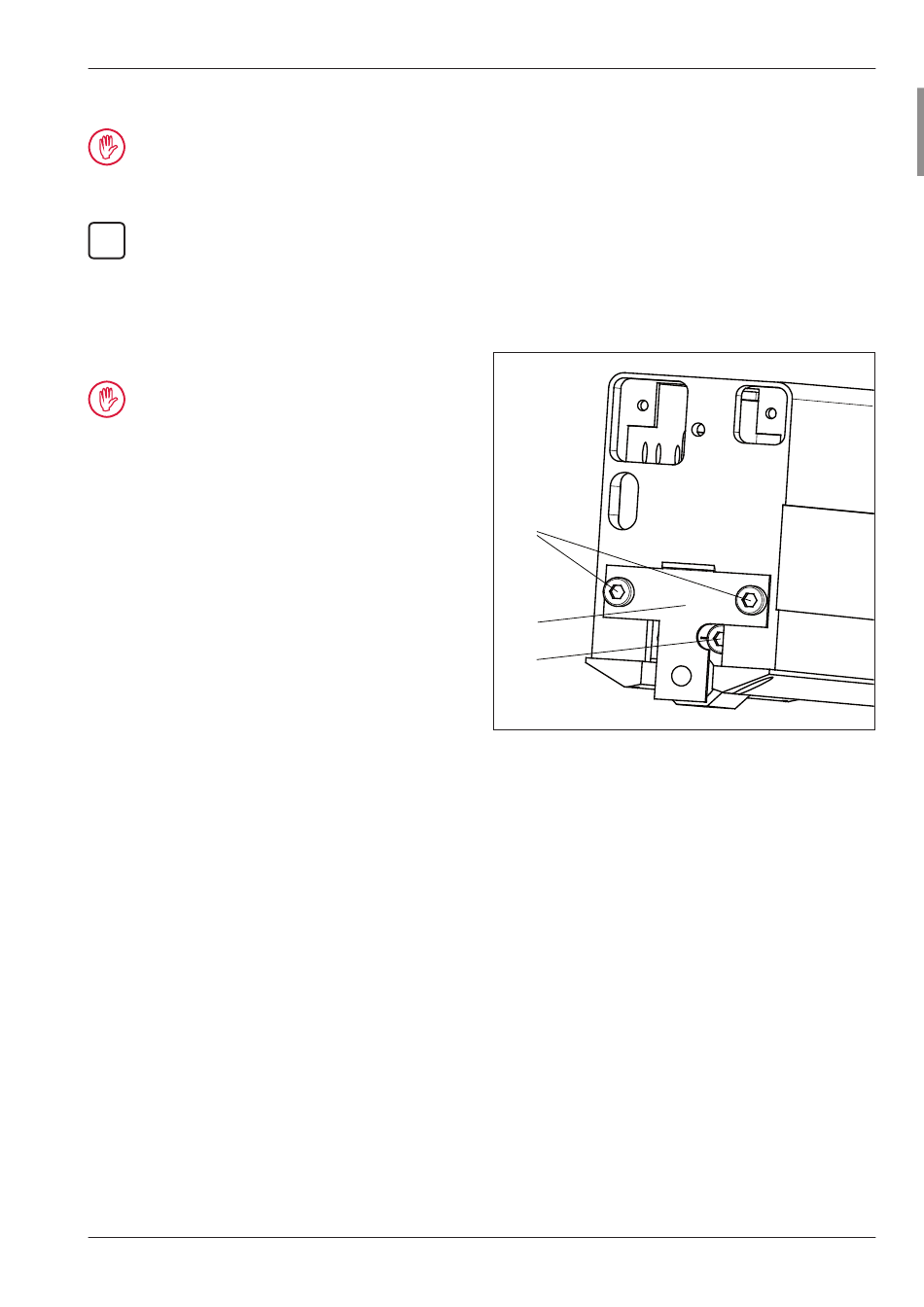

Abb. 2
Vorschubgerät MarSurf GD 25 / GD 25 plus
mit Transportsicherung
8 Exzenterschraube (für Tasterklemmung)
9 Transportsicherung mit Grifflasche
10 Befestigungsschrauben
