Éléments de commande
La plaque frontale (2) et le protecteur du palpeur (1) sont reliés
au boîtier par trois vis. Le protecteur du palpeur protège le pal-
peur contre des endommagements éventuels. Pour certaines
applications, il peut être enlevé.
L'embase prismatique (7) sert à poser l'unité d'avance sur des
objets de mesure cylindriques avec des diamètres allant jusqu'à
72 mm. Lors de mesures à l'envers, elle reçoit la pièce à partir
3
d'un diamètre de 30 mm.
Les pieds d'appui (6) maintiennent l'embase prismatique et
peuvent être agencés de différentes manières (voir fig. 4) :
− Pour poser l'appareil sur des surfaces planes, ils sont agen-
cés comme appui à trois points.
− Les mesures sur des objets cylindriques avec un diamètre à
partir de 72 mm sont possibles avec l'appui à quatre points.
− Pour mesurer dans des alésages cylindriques avec un dia-
mètre à partir de 68 mm, il faut remplacer les pieds d'appui
par les vis contenues dans la fourniture.
3 Pour ce type de mesures, il faut enlever le pied d'appui arrière central (v. agen­
cement B à la fig. 4).
Quelques palpeurs ne peuvent être utilisés qu'à partir d'un diamètre de
pièce de 50 mm.
1

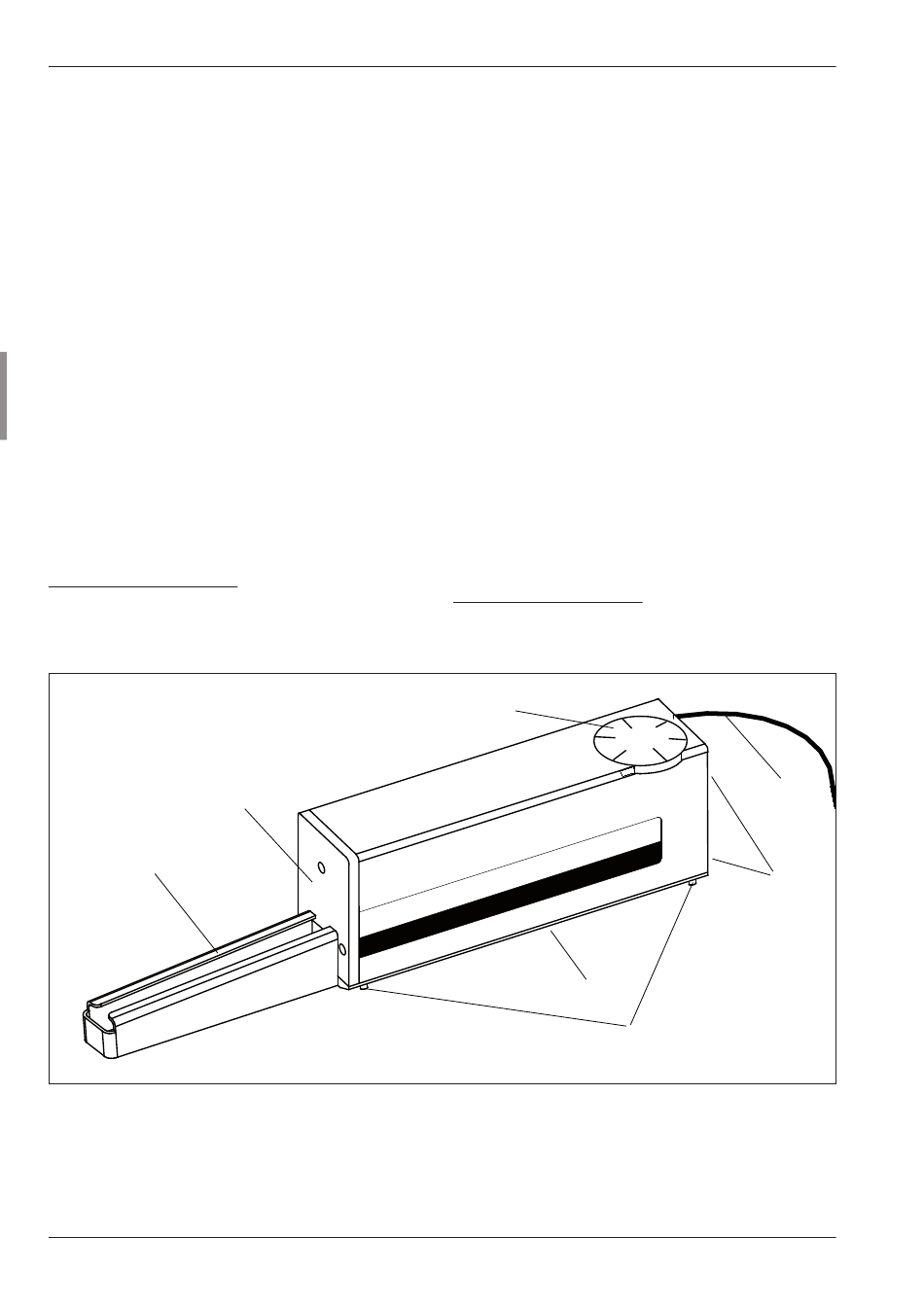

Fig. 1
Unité d'avance MarSurf GD 25 / GD 25 plus
1
Protecteur du palpeur
2
Plaque frontale
3
Bouton rotatif pour la correction de l'inclinaison
6
2
Le bouton rotatif pour la correction d'inclinaison (3) permet de
dégauchir la référence de guidage incorporée par rapport à la
surface de l'objet à mesurer. Le bouton rotatif est pourvu d'une
échelle. Un tour entier entraîne une modification de l'inclinaison
de 6 µm/mm ; une graduation correspond à une modification
d'inclinaison de 0, 1 µm/mm.
Le câble de connexion (4) sert à raccorder l'unité d'avance à
l'unité de contrôle MidRange Standard ou MidRange CNC.
Les alésages filetés (5) situés sur la face arrière permettent de
monter la MarSurf GD 25 / GD 25 plus sur le support d'un
statif de mesure (par ex. le statif MarSurf ST-G ou ST 500).
4 En outre, elle peut être raccordée à :
Perthometer S2, S3P, S4P (directement),
Perthometer Concept, MarSurf XR 20 v1.xx (via l'adaptateur PAV-CV).
3
7
4
Câble de raccordement
5
Alésages filetés pour le montage sur le statif de mesure
6
Pieds d'appui
7
Embase prismatique
Mahr GmbH, MarSurf GD 25 / GD 25 plus
4
5
6
4
