3.5 Wechseln der Stützfüße
Soll das Vorschubgerät auf ebene Flächen aufgesetzt werden,
sind die Stützfüße als Dreipunktauflage (s. An ord nung A in
Abb. 4) anzuordnen:
1. Drei Stützfüße in die beiden vorderen und die hintere
mittlere Gewindebohrung auf der Geräteunterseite ein-
setzen und mit dem Spezialschlüssel festschrauben.
Für Messungen an zylindrischen Messobjekten mit einem
Durchmesser ab 72 mm ist die Vierpunktauflage (s. An ord­
nung B in Abb. 4) zu wählen.
Soll das Vorschubgerät in zylindrische Bohrungen mit einem
Durchmesser ab 68 mm eingeführt werden, sind anstelle der
Stütz füße die im Lieferumfang enthaltenen Schrauben zu ver-
wenden:
1. Die Stützfüße mit dem Spezialschlüssel lösen und ent-
fernen.
2. Die vier Schrauben zur Befestigung des Auflage pris-
mas einsetzen (s. Anordnung C in Abb. 4) und mit dem
Innen sechs kant schlüssel (SW 2) festschrauben.
10
A
B
C

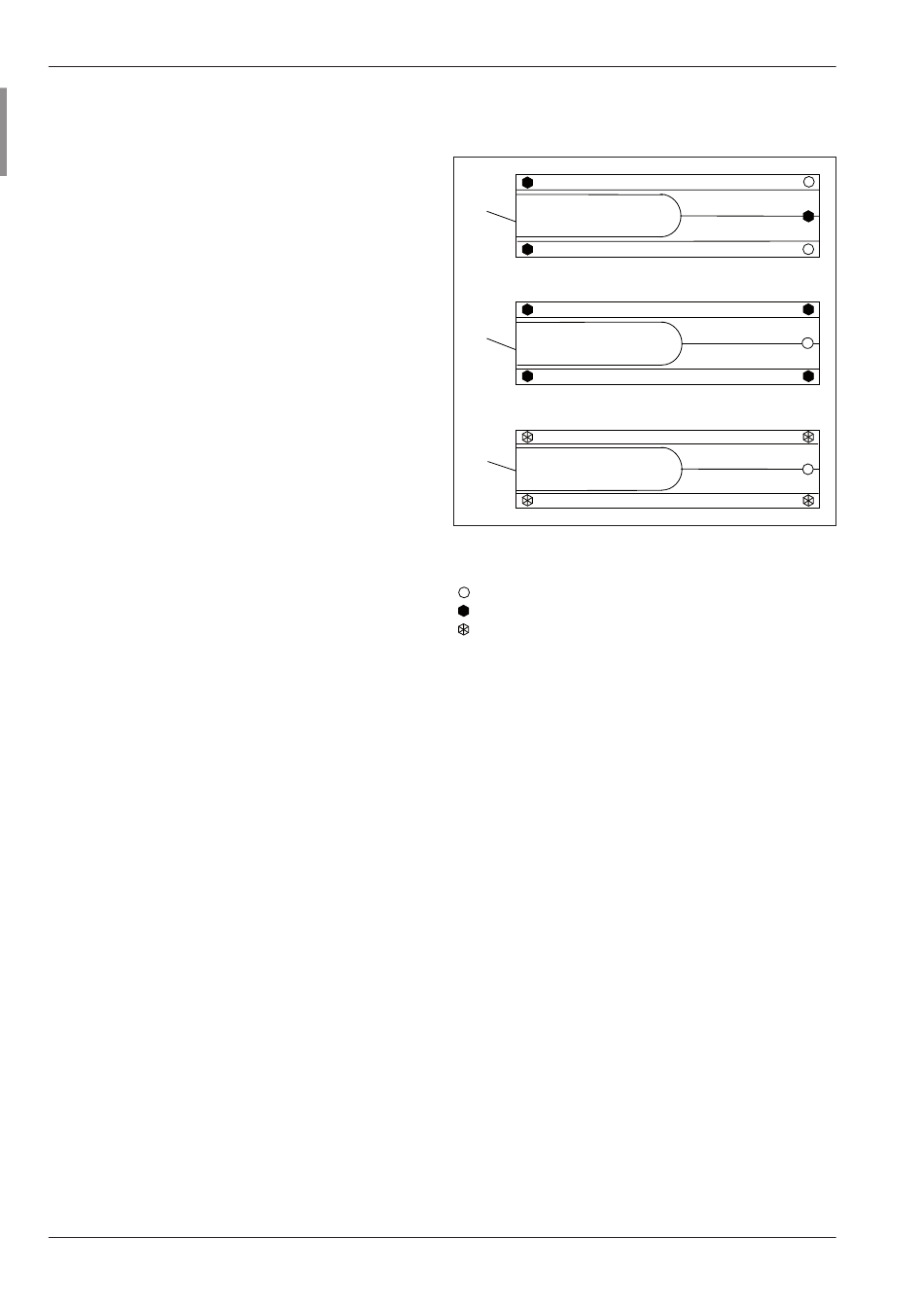

Abb. 4
Anordnung der Stützfüße und Schrauben
= leere Gewindebohrung
= Stützfuß
= Schraube
A Stützfüße als Dreipunktauflage
für ebene Flächen
B Stützfüße als Vierpunktauflage
für zylindrische Messobjekte (Ø > 72 mm)
C Schrauben
für Messung in Bohrungen (Ø > 68 mm)
