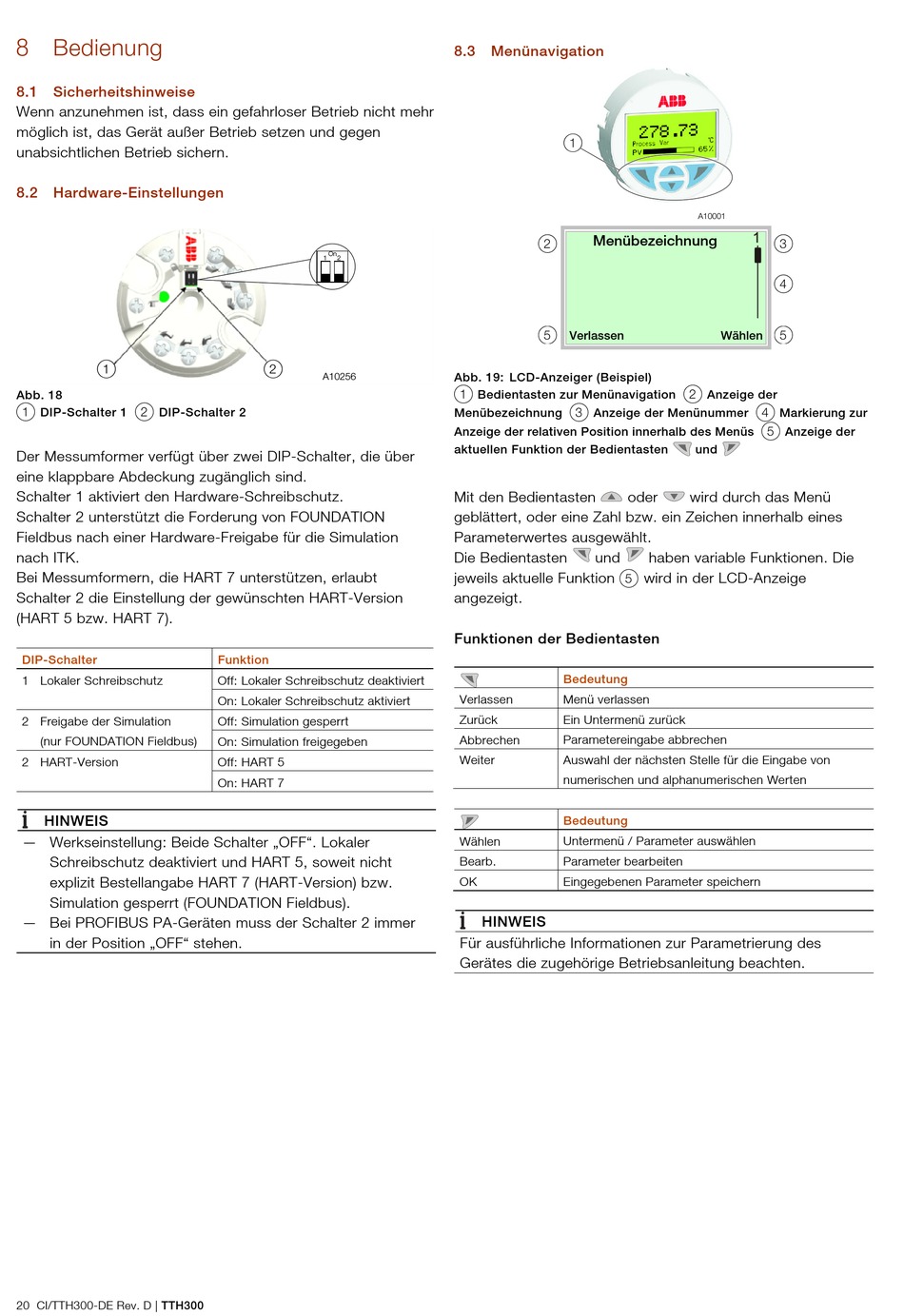

Bedienung

8.1

Sicherheitshinweise

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr
möglich ist, das Gerät außer Betrieb setzen und gegen
unabsichtlichen Betrieb sichern.
8.2

Hardware-Einstellungen

1
Abb. 18
a DIP-Schalter 1 b DIP-Schalter 2
Der Messumformer verfügt über zwei DIP-Schalter, die über
eine klappbare Abdeckung zugänglich sind.
Schalter 1 aktiviert den Hardware-Schreibschutz.
Schalter 2 unterstützt die Forderung von FOUNDATION
Fieldbus nach einer Hardware-Freigabe für die Simulation
nach ITK.
Bei Messumformern, die HART 7 unterstützen, erlaubt
Schalter 2 die Einstellung der gewünschten HART-Version
(HART 5 bzw. HART 7).
DIP-Schalter
1 Lokaler Schreibschutz
2 Freigabe der Simulation
(nur FOUNDATION Fieldbus)
2 HART-Version
HINWEIS
— Werkseinstellung: Beide Schalter „OFF". Lokaler
Schreibschutz deaktiviert und HART 5, soweit nicht
explizit Bestellangabe HART 7 (HART-Version) bzw.
Simulation gesperrt (FOUNDATION Fieldbus).
— Bei PROFIBUS PA-Geräten muss der Schalter 2 immer
in der Position „OFF" stehen.
20 CI/TTH300-DE Rev. D | TTH300
On
1 2
2
A10256
Funktion
Off: Lokaler Schreibschutz deaktiviert
On: Lokaler Schreibschutz aktiviert
Off: Simulation gesperrt
On: Simulation freigegeben
Off: HART 5
On: HART 7
8.3 Menünavigation
1
2
Menübezeichnung
5
Verlassen
Abb. 19: LCD-Anzeiger (Beispiel)
1 Bedientasten zur Menünavigation 2 Anzeige der
Menübezeichnung 3 Anzeige der Menünummer 4 Markierung zur
Anzeige der relativen Position innerhalb des Menüs 5 Anzeige der
aktuellen Funktion der Bedientasten
Mit den Bedientasten
geblättert, oder eine Zahl bzw. ein Zeichen innerhalb eines
Parameterwertes ausgewählt.
Die Bedientasten und
5
jeweils aktuelle Funktion
angezeigt.
Funktionen der Bedientasten
Bedeutung
Verlassen Menü verlassen
Zurück Ein Untermenü zurück
Abbrechen Parametereingabe abbrechen
Weiter Auswahl der nächsten Stelle für die Eingabe von
numerischen und alphanumerischen Werten
Bedeutung
Wählen Untermenü / Parameter auswählen
Bearb. Parameter bearbeiten
OK Eingegebenen Parameter speichern
HINWEIS
Für ausführliche Informationen zur Parametrierung des
Gerätes die zugehörige Betriebsanleitung beachten.
A10001
3
4
5
Wählen
und
oder wird durch das Menü
haben variable Funktionen. Die
wird in der LCD-Anzeige
