Inhaltszusammenfassung für ABB TGE 5
Seite 1

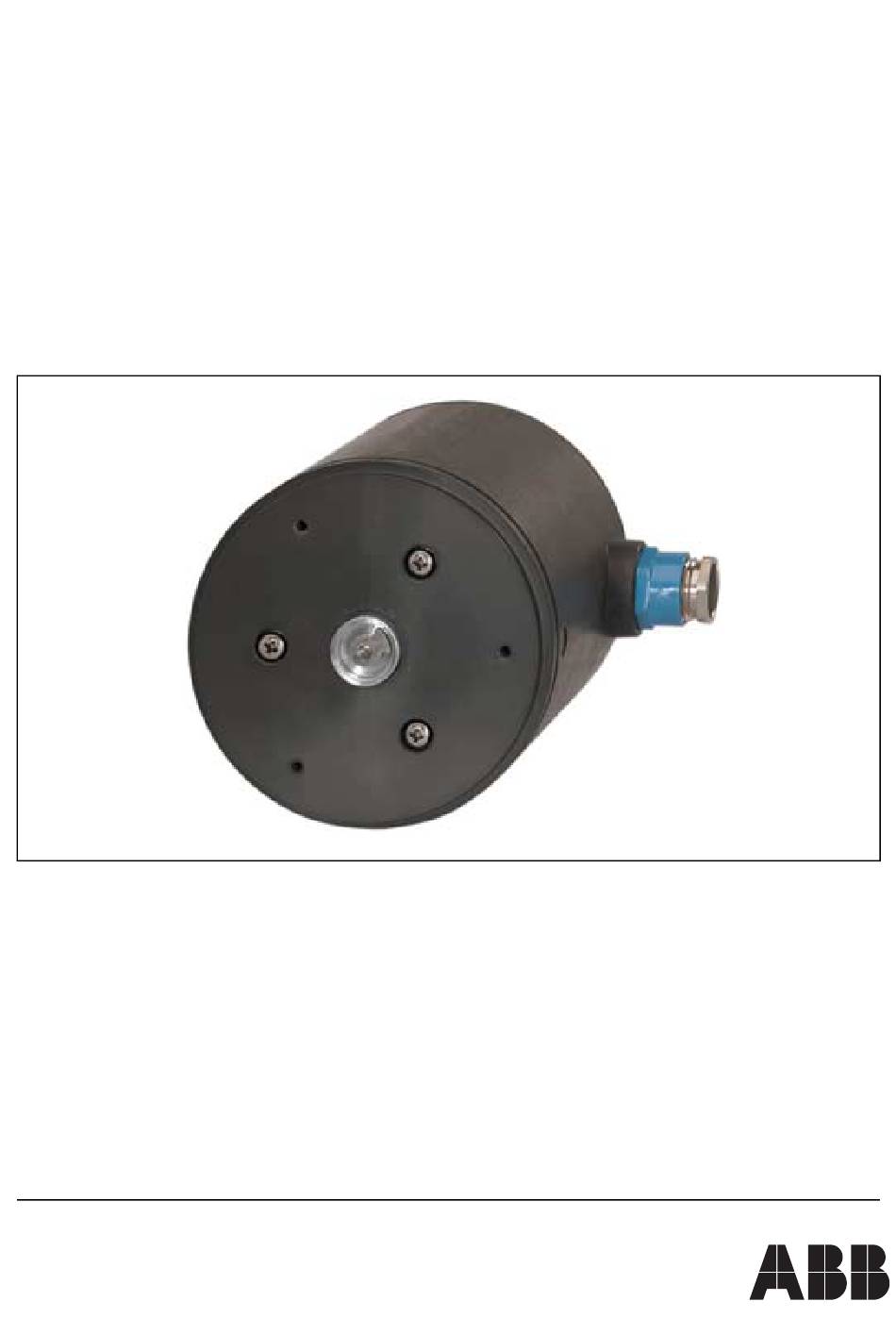

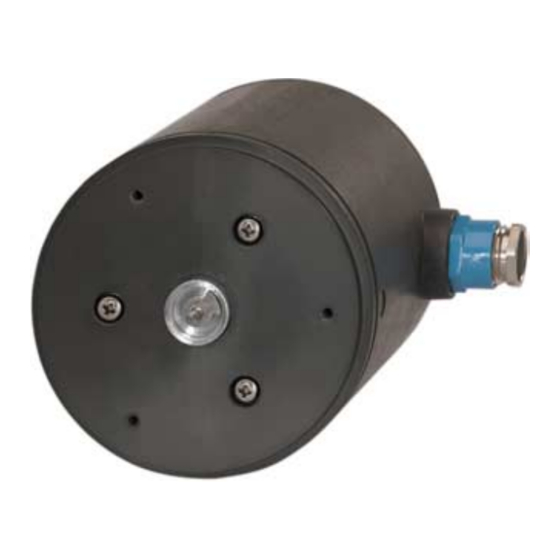

TGE 5, TGE 5-Ex Messumformer für Drehwinkel Bedienungsanleitung 42/14-33 DE Rev. 01...
Seite 8
Bild 4 Montage an Manometer 42/14-33 DE...
Seite 13
Bild 8 Leiterplatte mit Elektronik LP2 Potentiometer zur Einstellung des Messanfangs Potentiometer zur Einstellung des Messendes Brücke zur Einstellung des Ausagngsstromes 42/14-33 DE...
2.2 Messbereich ändern Bild 9 Leiterplatte mit Elektronik LP2 Potentiometer zur Einstellung des Messanfangs Potentiometer zur Einstellung des Messendes Brücke zur Einstellung des Ausgangsstromes Br39 3 Widerstände zur Anpassung der Elektronik an den gewählten Messbereich (Kondensator) Verbindungsleitungen zwischen Differentialkon- densator und Lötstützpunkten Br/R10 Brücken zur Einstellung des Ausgangsstromes 42/14-33 DE...
Seite 30
Bild 17 Aufbau des Messumformer TGE 5 (-Ex) Leiterplatte mit den Anschlüssen Leiterplatte mit Elektronik Differentialkondensator 42/14-33 DE...
Ausgang und Energieversorgung galvanische Energieversorgung Max. Strom- Max. Bürde Trennung aufnahme ohne 12...20 V DC 24 mA (nur Ex-Ausf.) – --------------------------- - ohne 13.2...36 V DC 24 mA – 13 2V ---------------------------------- ohne 13.2...26.4 V AC 24 mA – 13 2V ×...
Seite 34
2-Leiter- 3-Leiter- 4-Leiter- Brücke schaltung schaltung schaltung – geschlossen – 0...10 mA 0...10 mA geschlossen – 0...20 mA 0...20 mA geschlossen 4...20 mA 4...20 mA offen – 0... 5 mA 0... 5 mA geschlossen – 0...10 mA 0...10 mA geschlossen –...
Seite 40
Verpacken Ist die Originalverpackung nicht mehr vorhanden, so ist der Messumfor- mer TGE 5 (-Ex) in Luftpolsterfolie oder Wellpappe einzuschlagen und in einer genügend großen, mit stoßdämpfenden Material (Schaumstoff o.ä.) ausgelegten Kiste zu verpacken. Die Dicke der Polsterung ist an das Gerätegewicht anzupassen.
