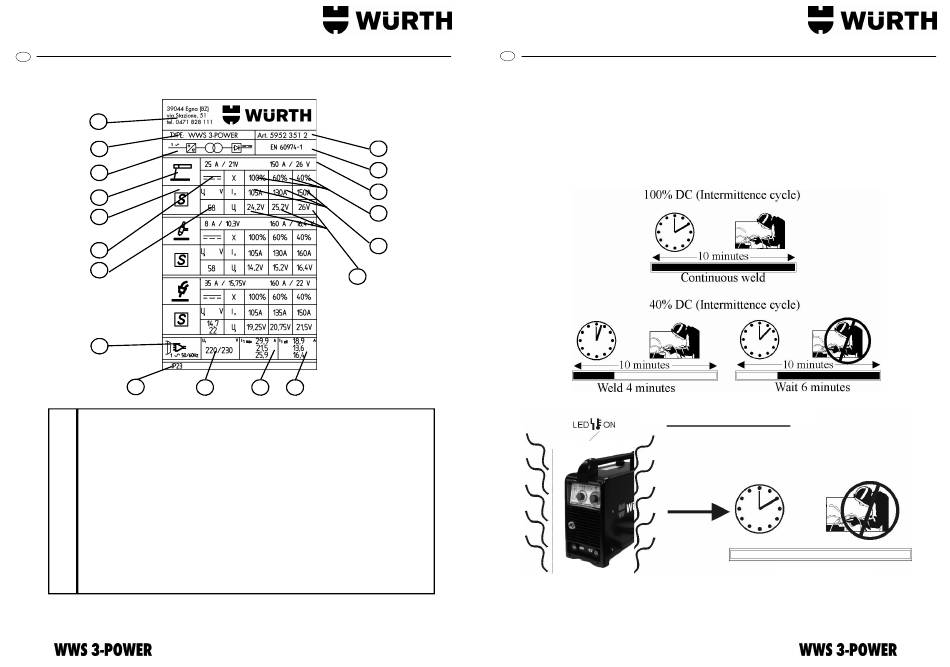

5.2 DESCRIZIONE 5.2 5.2 5.2 DESCRIZIONE TARGA DESCRIZIONE DESCRIZIONE TARGA TARGA TARGA DATI DATI DATI DATI
1
2
4
6
7
8
9
14
18
a) IDENTIFICAZIONE
1 Nome, indirizzo del costruttore
2 Tipo della saldatrice
3 Identificazione riferita al numero di serie
4 Simbolo del tipo di saldatrice
5 Riferimento alla normativa di costruzione
b) USCITA DELLA SALDATURA
6 Simbolo del processo di saldatura
7 Simbolo per le saldatrici idonee ad operare in ambiente a rischio accresciuto di scossa elettrica.
8 Simbolo della corrente di saldatura
9 Tensione assegnata a vuoto (tensione media)
10 Gamma della corrente di saldatura
11 Valori del ciclo di intermittenza (su 10 minuti)
12 Valori della corrente assegnata di saldatura
13 Valori della tensione convenzionale a carico
c) ALIMENTAZIONE
14 Simbolo per l'alimentazione (numero fasi e frequenza)
15 Tensione assegnata di alimentazione
16 Massima corrente di alimentazione
17 Massima corrente efficace di alimentazione (identifica il fusibile di linea)
d) ALTRE CARATTERISTICHE
18 Grado di protezione (IP 22).
8
3
5
10
11
12
13
17
15 16
GB
6.3 INTERMITTENCE CYCLE ( 6.3 INTERMITTENCE CY CLE (DC) AND EXCESS TEMPERA DC) AND EXCESS TEMPERATURE
6.3 INTERMITTENCE CY 6.3 INTERMITTENCE CY CLE ( CLE ( DC) AND EXCESS TEMPERA DC) AND EXCESS TEMPERA
The intermittence cycle is the percentage of use of the welding machine in 10 minutes which the operator
must respect so as to ensure that the generator does not stop supply due to blocking for excess
temperature.
If the machine goes into excess temperature the yellow led (n.1 Section 5.1) lights up.
It is therefore necessary to wait about 10 minutes before resuming welding.
The block of supply is reversible, to avoid further interventions of the protection the current or the work time
must be reduced after resuming welding.
EXCESS TEMPERATURE
TURE
TURE TURE
Wait 10 minutes
