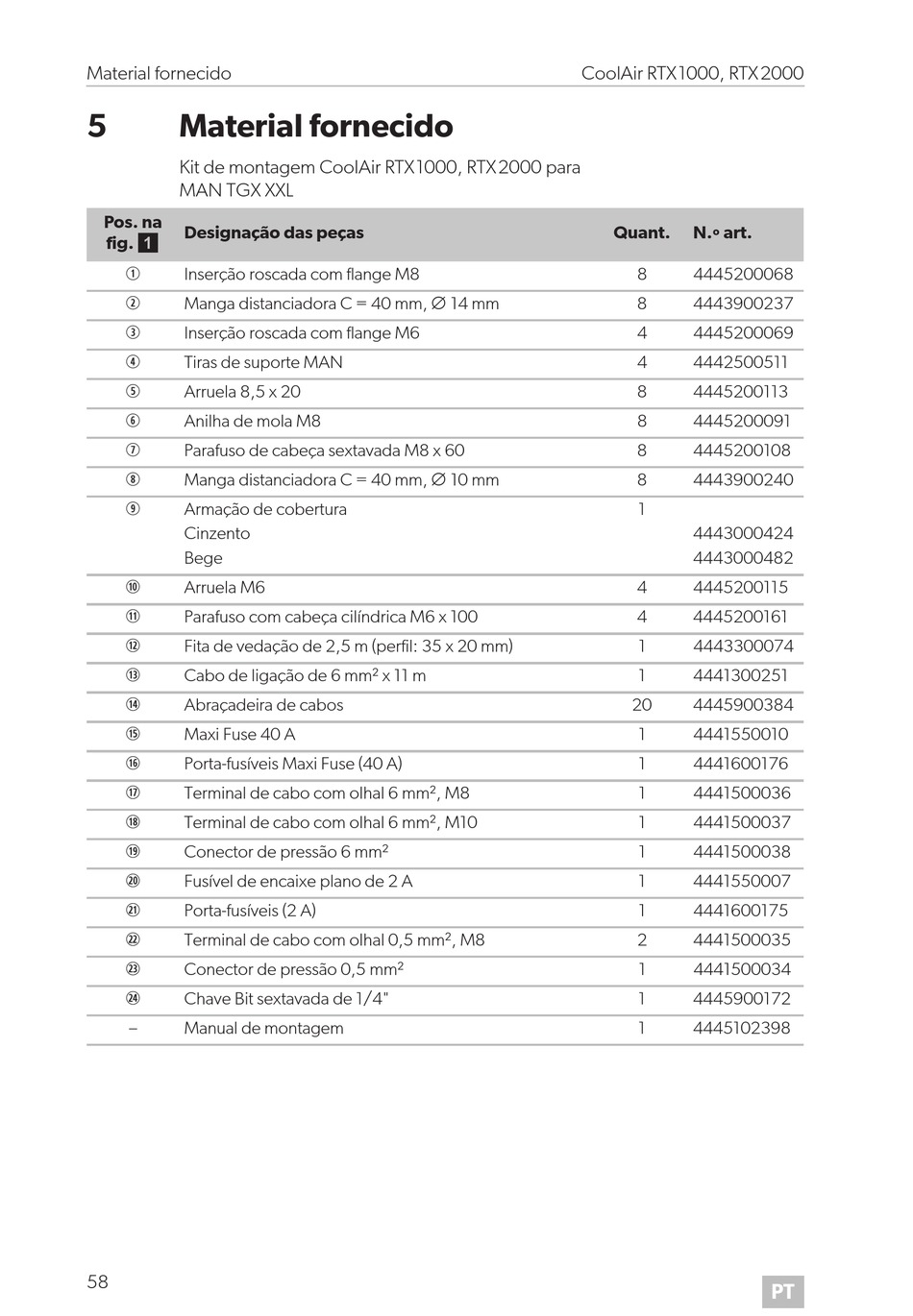

Material fornecido

5 Material fornecido
Kit de montagem CoolAir RTX1000, RTX2000 para
MAN TGX XXL
Pos. na
Designação das peças
fig. 1
.
Inserção roscada com flange M8
3 Manga distanciadora C = 40 mm, ∅ 14 mm
$
Inserção roscada com flange M6
/
Tiras de suporte MAN
1
Arruela 8,5 x 20
4
Anilha de mola M8
2
Parafuso de cabeça sextavada M8 x 60
( Manga distanciadora C = 40 mm, ∅ 10 mm
,
Armação de cobertura
Cinzento
Bege
"
Arruela M6

Parafuso com cabeça cilíndrica M6 x 100

Fita de vedação de 2,5 m (perfil: 35 x 20 mm)

Cabo de ligação de 6 mm² x 11 m

Abraçadeira de cabos

Maxi Fuse 40 A

Porta-fusíveis Maxi Fuse (40 A)

Terminal de cabo com olhal 6 mm², M8

Terminal de cabo com olhal 6 mm², M10

Conector de pressão 6 mm²

Fusível de encaixe plano de 2 A

Porta-fusíveis (2 A)

Terminal de cabo com olhal 0,5 mm², M8

Conector de pressão 0,5 mm²

Chave Bit sextavada de 1/4"
– Manual de montagem
58
CoolAir RTX1000, RTX2000
Quant. N.º art.
8 4445200068
8 4443900237
4 4445200069
4 4442500511
8 4445200113
8 4445200091
8 4445200108
8 4443900240
1
4443000424
4443000482
4 4445200115
4 4445200161
1 4443300074
1 4441300251
20 4445900384
1 4441550010
1 4441600176
1 4441500036
1 4441500037
1 4441500038
1 4441550007
1 4441600175
2 4441500035
1 4441500034
1 4445900172
1 4445102398
