CoolAir RTX1000, RTX2000

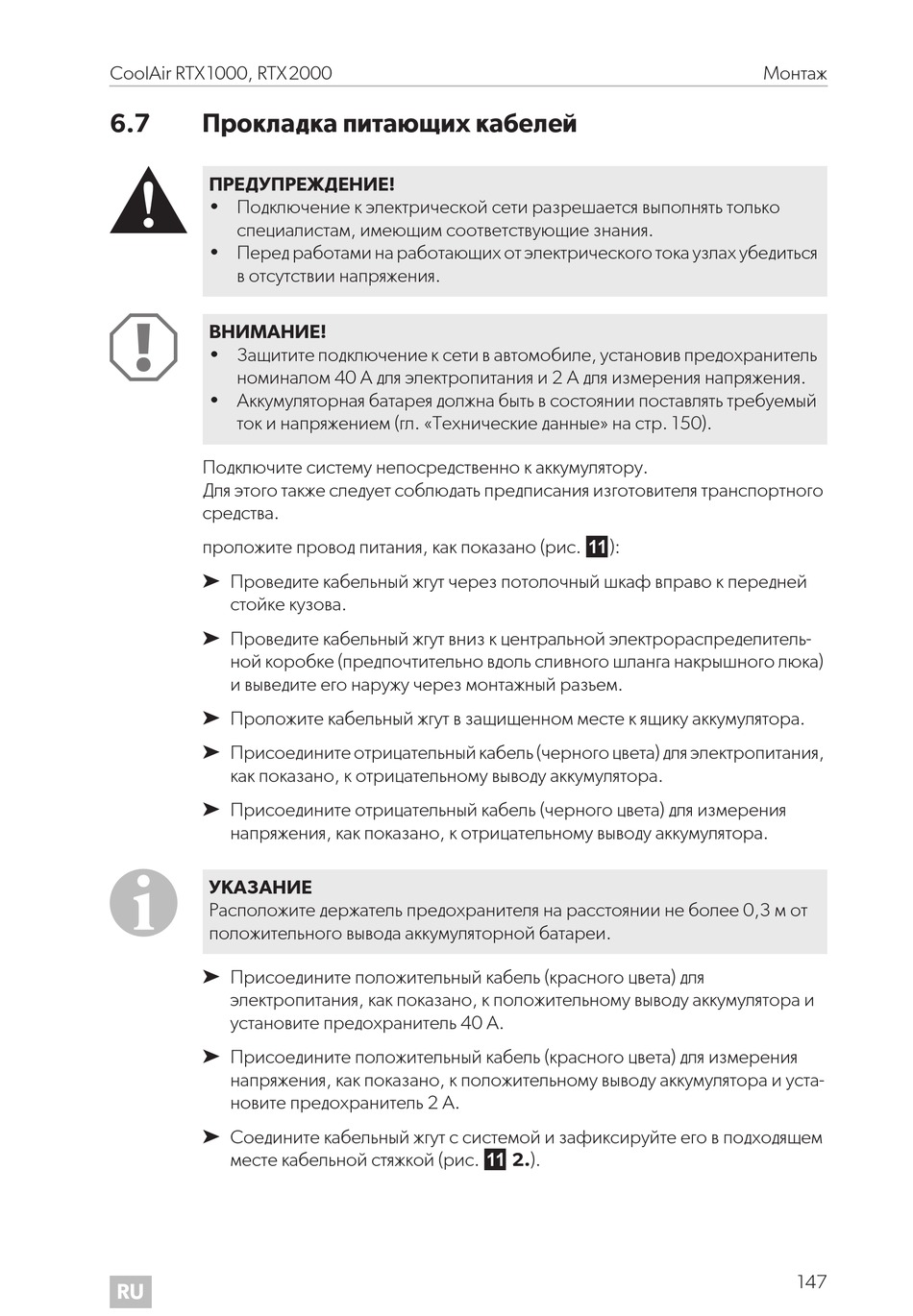

6.7 Прокладка питающих кабелей
!
ПРЕДУПРЕЖДЕНИЕ!
• Подключение к электрической сети разрешается выполнять только
специалистам, имеющим соответствующие знания.
• Перед работами на работающих от электрического тока узлах убедиться
в отсутствии напряжения.
A
ВНИМАНИЕ!
• Защитите подключение к сети в автомобиле, установив предохранитель
номиналом 40 А для электропитания и 2 А для измерения напряжения.
• Аккумуляторная батарея должна быть в состоянии поставлять требуемый
ток и напряжением (гл. «Технические данные» на стр. 150).
Подключите систему непосредственно к аккумулятору.
Для этого также следует соблюдать предписания изготовителя транспортного
средства.
проложите провод питания, как показано (рис. a):
➤ Проведите кабельный жгут через потолочный шкаф вправо к передней
стойке кузова.
➤ Проведите кабельный жгут вниз к центральной электрораспределитель-
ной коробке (предпочтительно вдоль сливного шланга накрышного люка)
и выведите его наружу через монтажный разъем.
➤ Проложите кабельный жгут в защищенном месте к ящику аккумулятора.
➤ Присоедините отрицательный кабель (черного цвета) для электропитания,
как показано, к отрицательному выводу аккумулятора.
➤ Присоедините отрицательный кабель (черного цвета) для измерения
напряжения, как показано, к отрицательному выводу аккумулятора.
I
УКАЗАНИЕ
Расположите держатель предохранителя на расстоянии не более 0,3 м от
положительного вывода аккумуляторной батареи.
➤ Присоедините положительный кабель (красного цвета) для
электропитания, как показано, к положительному выводу аккумулятора и
установите предохранитель 40 А.
➤ Присоедините положительный кабель (красного цвета) для измерения
напряжения, как показано, к положительному выводу аккумулятора и уста-
новите предохранитель 2 А.
➤ Соедините кабельный жгут с системой и зафиксируйте его в подходящем
месте кабельной стяжкой (рис. a 2.).
