Объем Поставки - Dometic Rtx1000 Montageanleitung

CoolAir RTX1000, RTX2000

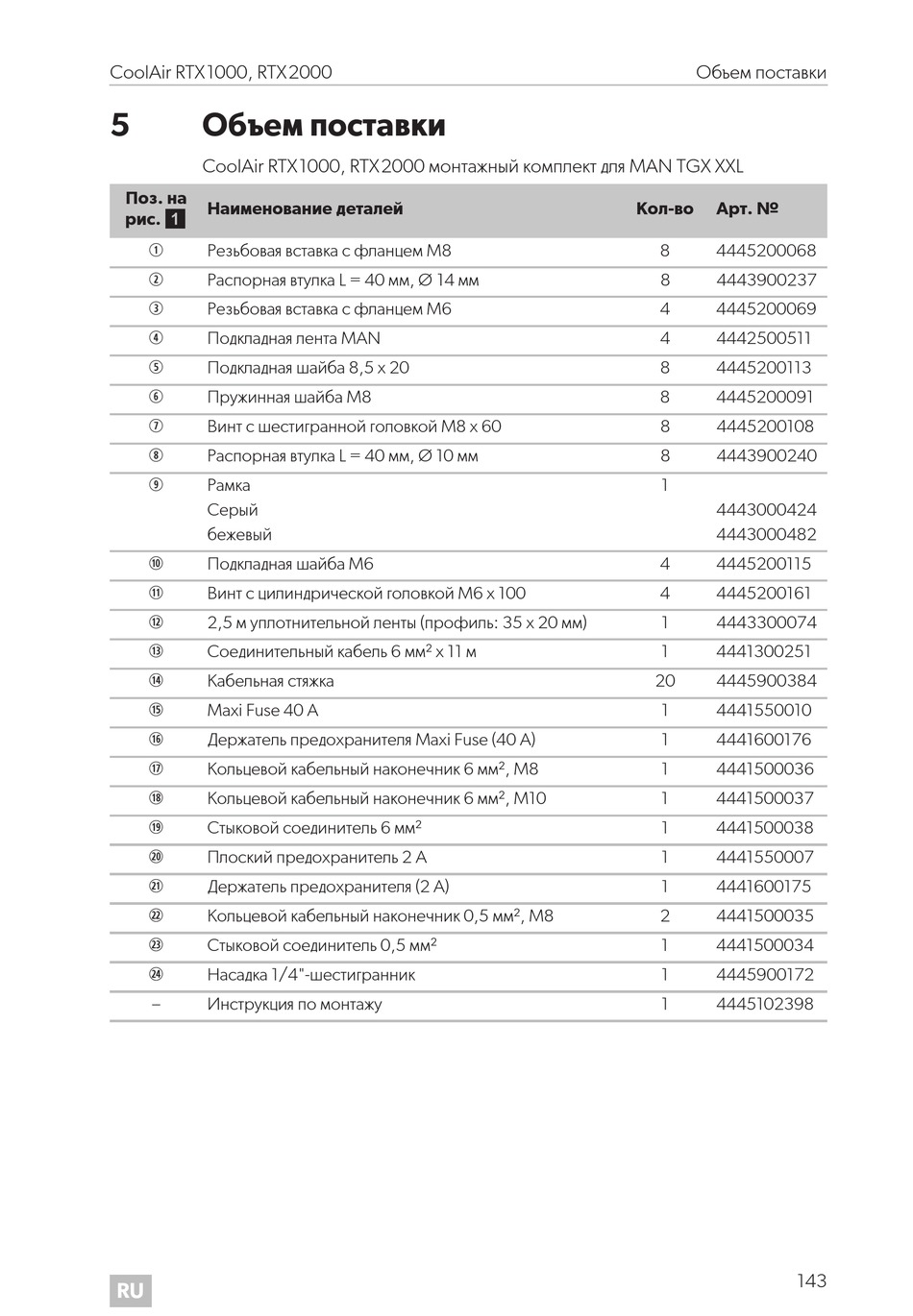

5 Объем поставки
CoolAir RTX1000, RTX2000 монтажный комплект для MAN TGX XXL
Поз. на
Наименование деталей
рис. 1
.
Резьбовая вставка с фланцем M8
3
Распорная втулка L = 40 мм, Ø 14 мм
$
Резьбовая вставка с фланцем M6
/
Подкладная лента MAN
1
Подкладная шайба 8,5 x 20
4
Пружинная шайба M8
2
Винт с шестигранной головкой M8 x 60
(
Распорная втулка L = 40 мм, Ø 10 мм
,
Рамка
Серый
бежевый
"
Подкладная шайба M6

Винт с цилиндрической головкой M6 x 100

2,5 м уплотнительной ленты (профиль: 35 x 20 мм)

Соединительный кабель 6 мм² x 11 м

Кабельная стяжка

Maxi Fuse 40 A

Держатель предохранителя Maxi Fuse (40 A)

Кольцевой кабельный наконечник 6 мм², M8

Кольцевой кабельный наконечник 6 мм², M10

Стыковой соединитель 6 мм²

Плоский предохранитель 2 A

Держатель предохранителя (2 A)

Кольцевой кабельный наконечник 0,5 мм², M8

Стыковой соединитель 0,5 мм²

Насадка 1/4"-шестигранник
– Инструкция по монтажу
RU
Объем поставки
Кол-во Арт. №
8 4445200068
8 4443900237
4 4445200069
4 4442500511
8 4445200113
8 4445200091
8 4445200108
8 4443900240
1
4443000424
4443000482
4 4445200115
4 4445200161
1 4443300074
1 4441300251
20 4445900384
1 4441550010
1 4441600176
1 4441500036
1 4441500037
1 4441500038
1 4441550007
1 4441600175
2 4441500035
1 4441500034
1 4445900172
1 4445102398
143
