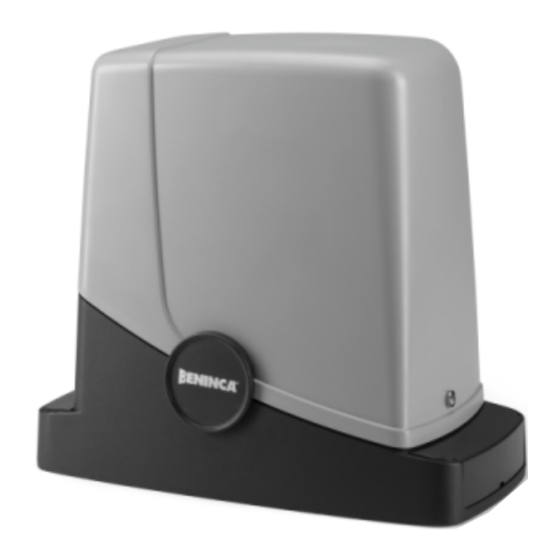

Beninca PONY Bedienungsanleitung
Verwandte Anleitungen für Beninca PONY
Inhaltszusammenfassung für Beninca PONY
- Seite 1 L8543230 06/2016 rev 0 PONY PONY UNIONE NAZIONALE COSTRUTTORI AUTOMATISMI PER CANCELLI, PORTE SERRANDE ED AFFINI...
-
Seite 27: Beschreibung Des Antriebs
Hersteller das Recht vor eventuelle technische, konstruktive oder kommerzielle Änderungen vorzunehmen ohne dass er vorliegende Veröffentlichung auf den letzten Stand bringen muss. Beschreibung des Antriebs Erläuterung de e r Komponenten: Getriebe e motor mit eingebauter Zentrale PONY Zahnsta a nge M4 Nylon/Fe Bügel der Endschalter Fotozellen Mechan n ische Endanschläge... -
Seite 28: Vorausgehende Prüfungen
PONY darf ausschließlich für Schiebetore im Wohnbereich mit einem Gewicht von maximal l Leistungsaufnahme 80 W 400 kg eingesetzt werden. Die Länge des Torblatts ist nicht verbindlich, PONY sollte jedoch nicht an Torblättern mit t Stromaufnahme 0,6 A über 6 m Länge installiert werden. -
Seite 29: Verlegung Der Ankerplatte - Betongründung
Verlegung der Ankerplatte - Maße Die Zahnstange muss außerdem von der Mitte der Ankerplatte aus mindestens um die Notieren Sie sich die angegebenen Maße, bevor Sie mit den nächsten Schritten be- in Abbildung 3a (Motor links) und 3b (Motor rechts) angegebenen Maße überstehen, um ginnen. -
Seite 30: Verlegung Der Ankerplatte - Befestigung Auf Bodenplatte
Verlegung der Ankerplatte - Befestigung auf Bodenplatte Abb. 11 Bei vorhandener Bodenplatte aus Beton (oder ähnlichem Material) kann die Ankerplatte direkt am Boden befestigt werden: 1 - Beschaffen Sie sich im Handel geeignete Verankerungsmittel, z. B. Stahlankerbolzen oder Verankerungen mit Spreizhülse (Abb. 11, B), die mit einigen Hammerschlägen eingesetzt werden. -
Seite 31: Befestigung Der Endanschläge
Befestigung der Zahnstange 4 - Kontrollieren Sie dabei, dass zwischen Zahnrad und Fig. 17 Fig. 18 Zahnstange etwa 1 mm Spiel bleibt (Abb. 17). 5 - Schieben Sie das Tor weiter und bringen Sie das Ritzel in die Nähe der zweiten Befestigungslasche, kontrollieren Sie auch hier wieder das Spiel von 1 mm zwischen Zahnrad und Zahnstange (Abb. - Seite 32 Abb.1 BLINK STOP PHOT Programmierung der Steuerung CP.PONY - Einführung Über die Programmierung der Steuerung können alle für den einwandfreien Betrieb des Torantriebs erforderlichen Parameter eingestellt werden. Die Programmierung erfolgt über eine Reihe von Menüs, die über das LCD-Display aufgerufen werden können, jedem Menü entspricht eine der im Folgenden beschrie- benen Funktionen.
-
Seite 33: Selbstregelung Der Betriebsparameter (Auto)
Selbstregelung der Betriebsparameter (AUTO) Die erste und wichtigste zu programmierende Funktion ist die Selbstregelung der Parameter, mit der die Steuerung automatisch die Endanschläge, das auf das Torblatt ausgeübte Drehmoment und das Drehmoment in der Verlangsamungsphase einstellen kann*. Während des Autoset-Vorgangs führt die Steuerung automatisch einige Öffnungs- und Schließvorgänge aus. Vergewissern Sie sich bevor Sie fortfahren, dass sich im Bewegungsbereich des Tors keine Personen, Tiere oder Hindernisse befinden oder dorthin gelangen können. - Seite 34 Einstellung der Verlangsamungszeit (TSM) Wenn das Tor einige Sekunden vor Auslösung des Endschalters verlangsamt werden soll, wählen Sie einen der vorgegebenen Werte, wie im Folgenden beschrieben: Drücken Sie die Taste [PGM], um die Programmierung aufzurufen, bzw., wenn das Programmiermenü bereits geöffnet ist, die Taste [ ] bis die Funktion TSM angezeigt wird.
-
Seite 35: Wahl Der Lichtschranken-Betriebsart (Phcl)
Wahl der Lichtschranken-Betriebsart (PHCL) Die Betriebsart der am Eingang PHOT angeschlossenen Lichtschranken kann eingestellt werden. Normalerweise sind die Lichtschranken nur beim Schließen aktiv, damit das Fahrzeug auch bei nicht ganz geöffnetem Tor durchfahren kann. Soll die Auslösung hingegen auch beim Öffnen erfolgen, ändern Sie den Parameter wie folgt: Drücken Sie die Taste [PGM], um die Programmierung aufzurufen, bzw., wenn das Programmiermenü... - Seite 36 Speichern neuer Sender (RADI>PP) Um neue Sender mit Schrittbetriebsfunktion zur Betätigung des Torantriebs einzuspeichern, gehen Sie wie folgt vor: Drücken Sie die Taste [PGM], um die Programmierung aufzurufen, bzw., wenn das Programmiermenü bereits geöffnet ist, die Taste [ ] Radi bis das Menü...
-
Seite 37: Arc-Kompatible Steuereinheit
ARC-kompatible Steuereinheit WICHTIG, AUFMERKSAM LESEN: Der Funkempfänger in diesem Produkt ist mit den neuen ARC-Sendern (Advanced Rolling Code) kompatibel, die dank der Kodierung mit128 Bit einen höheren Kopierschutz gewährleisten. Die Speicherung der neuen ARC-Sender funktioniert genauso, wie bei den normalen Rolling-Code-Sendern mit HCS-Kodierung, zu beachten ist jedoch: 1) ARC-Sender und Rolling Code HCS-Sender können nicht in einem Empfänger gleichzeitig gespeichert werden. - Seite 38 Was tun, wenn... Im Folgenden finden Sie die häufigsten Funktionsprobleme und ihre jeweiligen Lösungsmöglichkeiten: Problem Ursache Lösung Kontrollieren, ob Netzspannung anliegt -------------------------------------------------- Keine Netzstromversorgung -------------------------------------------------- Alle Anschlüsse an die Steuerung überprüfen -------------------------------------------------- Die Steuerung ist nicht angeschlossen -------------------------------------------------- Sicherstellen, dass sich kein Hindernis zwischen den Der Torantrieb funktioniert nicht Die Lichtschranken sind belegt Lichtschranken befindet oder sich dorthin bewegen...
- Seite 75 In caso di anomalie di funzionamento non tentare di riparare il guasto che potrebbero creare pericoli in seguito ad usura. ma avvertire un tecnico specializzato BENINCA'. MANOVRA MANUALE DALL’INTERNO In caso di anomalia di funzionamento o mancanza di energia elettrica è possibile sbloccare l'automazione e movimentare manualmente la porta, procedere come segue: 1 - Ruotare il coperchio circolare di 180°, in modo da vedere il perno triangolare.
- Seite 77 Parti di ricambio - Spare parts - Lista de recambios Code Note 9688164 9688165 9686414 9688166 9686622 PONY 9688142 PONY 115 9686623 9686624 9688169 9686626 9688170 PONY 9688143 PONY 115 9686488 9688174...
- Seite 79 Le certificat de conformité le plus récent et complet est disponible en consultant le www.beninca.com erhältlich oder kann bei folgender Adresse angefordert werden: site : www.beninca.com ou peut être demandé à : Automatismi Benincà SpA Automatismi Benincà SpA - Sandrigo VI - ITALY.
