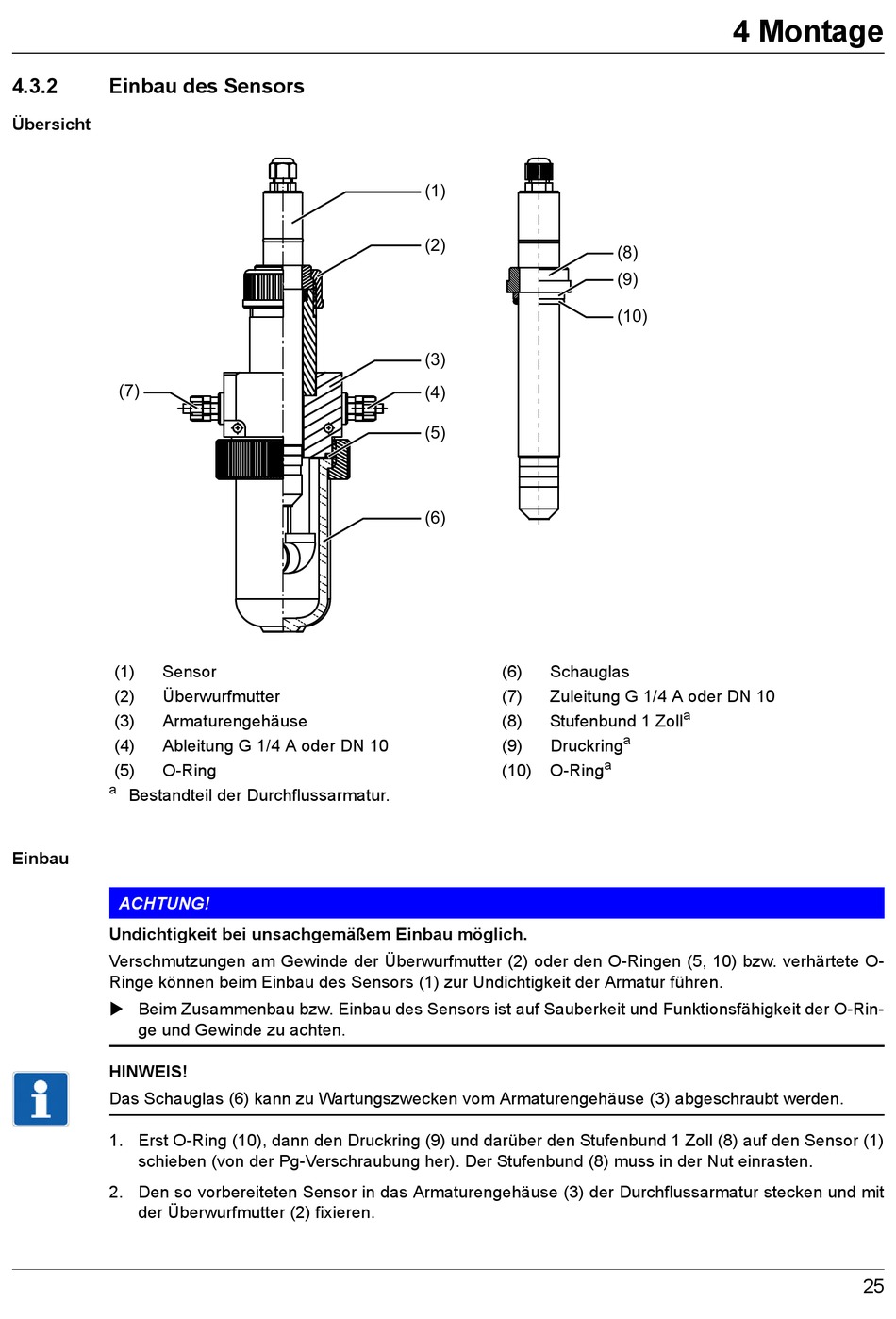

4.3.2
Einbau des Sensors
Übersicht
(7)
(1)
Sensor
(2)
Überwurfmutter
(3)
Armaturengehäuse
(4)
Ableitung G 1/4 A oder DN 10
(5)
O-Ring
a
Bestandteil der Durchflussarmatur.
Einbau
ACHTUNG!
Undichtigkeit bei unsachgemäßem Einbau möglich.
Verschmutzungen am Gewinde der Überwurfmutter (2) oder den O-Ringen (5, 10) bzw. verhärtete O-
Ringe können beim Einbau des Sensors (1) zur Undichtigkeit der Armatur führen.
Beim Zusammenbau bzw. Einbau des Sensors ist auf Sauberkeit und Funktionsfähigkeit der O-Rin-
ge und Gewinde zu achten.
HINWEIS!
Das Schauglas (6) kann zu Wartungszwecken vom Armaturengehäuse (3) abgeschraubt werden.
1. Erst O-Ring (10), dann den Druckring (9) und darüber den Stufenbund 1 Zoll (8) auf den Sensor (1)
schieben (von der Pg-Verschraubung her). Der Stufenbund (8) muss in der Nut einrasten.
2. Den so vorbereiteten Sensor in das Armaturengehäuse (3) der Durchflussarmatur stecken und mit
der Überwurfmutter (2) fixieren.
(1)
(2)
(3)
(4)
(5)
(6)
(6)
Schauglas
(7)
Zuleitung G 1/4 A oder DN 10
(8)
Stufenbund 1 Zoll
(9)
Druckring
(10)
O-Ring
4 Montage
(8)
(9)
(10)
a
a
a
25
