JUMO tecLine Cl2 Betriebsanleitung Seite 11

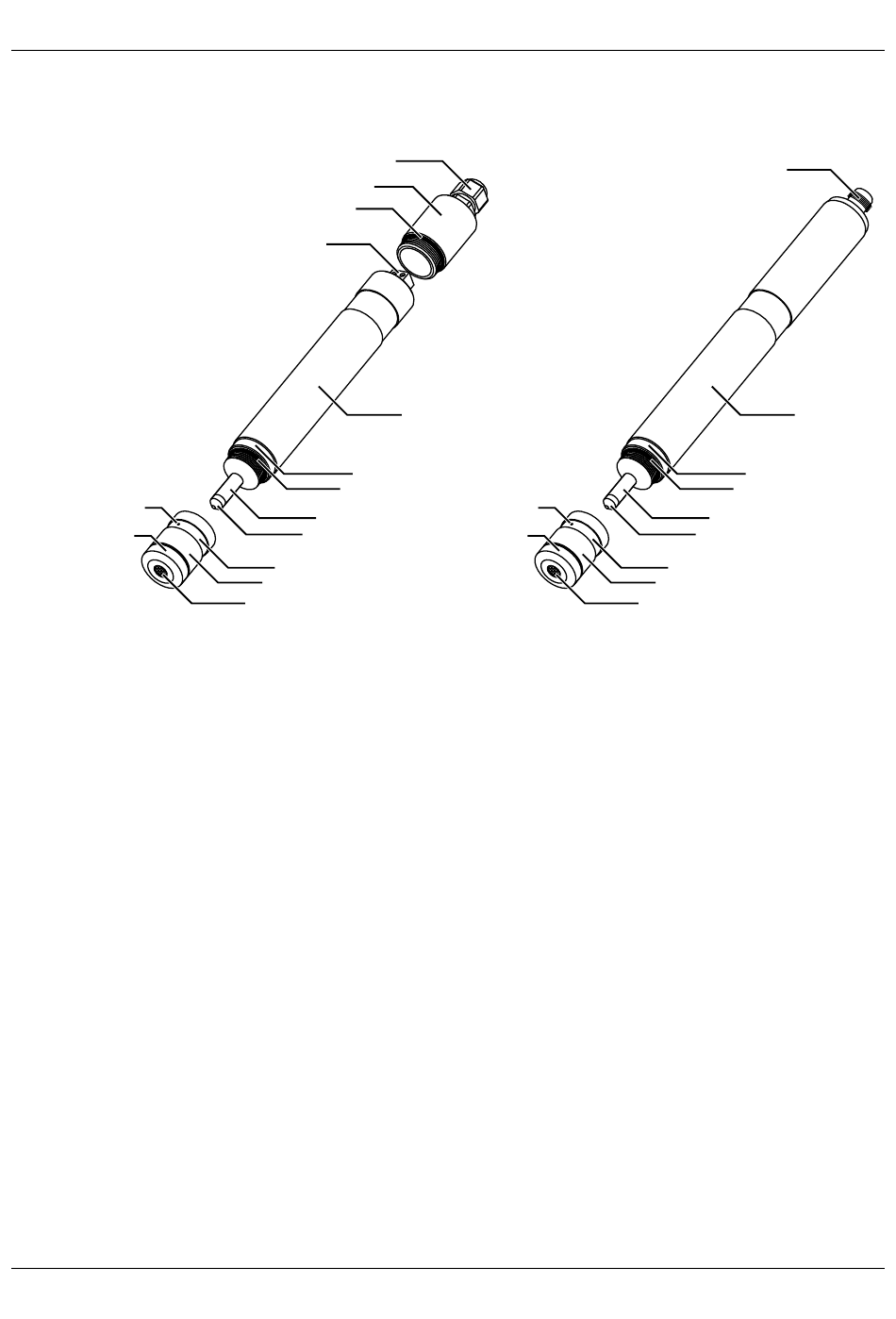

Typ 202630/43 (Ausführung 4 bis 20 mA,
reduzierte pH-Abhängigkeit)
(1)
(2)
(5)
(4)
(3)
(1) Ventilöffnung
(2) Membranhalter (Edelstahl)
(3) Membran
(4) Membrankappe
(5) Transparente Abdeckung (Schlauchring)
(6) Messelektrode
(7) Elektrodenfinger (Bezugselektrode)
(8) O-Ring
(9) Gegenelektrode (Edelstahl)
(10) Elektrodenschaft mit integrierter Elektronik
(11) 2-polige Klemme für Messkabelanschluss
(12) O-Ring
(13) Haube
(14) Pg-Verschraubung
(15) Flanschstecker M12
(14)
(13)
(12)
(11)
(10)
(9)
(8)
(7)
(6)
2 Beschreibung
Typ 202630/53 (Ausführung Modbus RTU,
reduzierte pH-Abhängigkeit)
(1)
(2)
(5)
(4)
(3)
(15)
(10)
(9)
(8)
(7)
(6)
11
