4. Maßzeichnungen
Metis MS/MI-WW
Metis
Metis
Metis

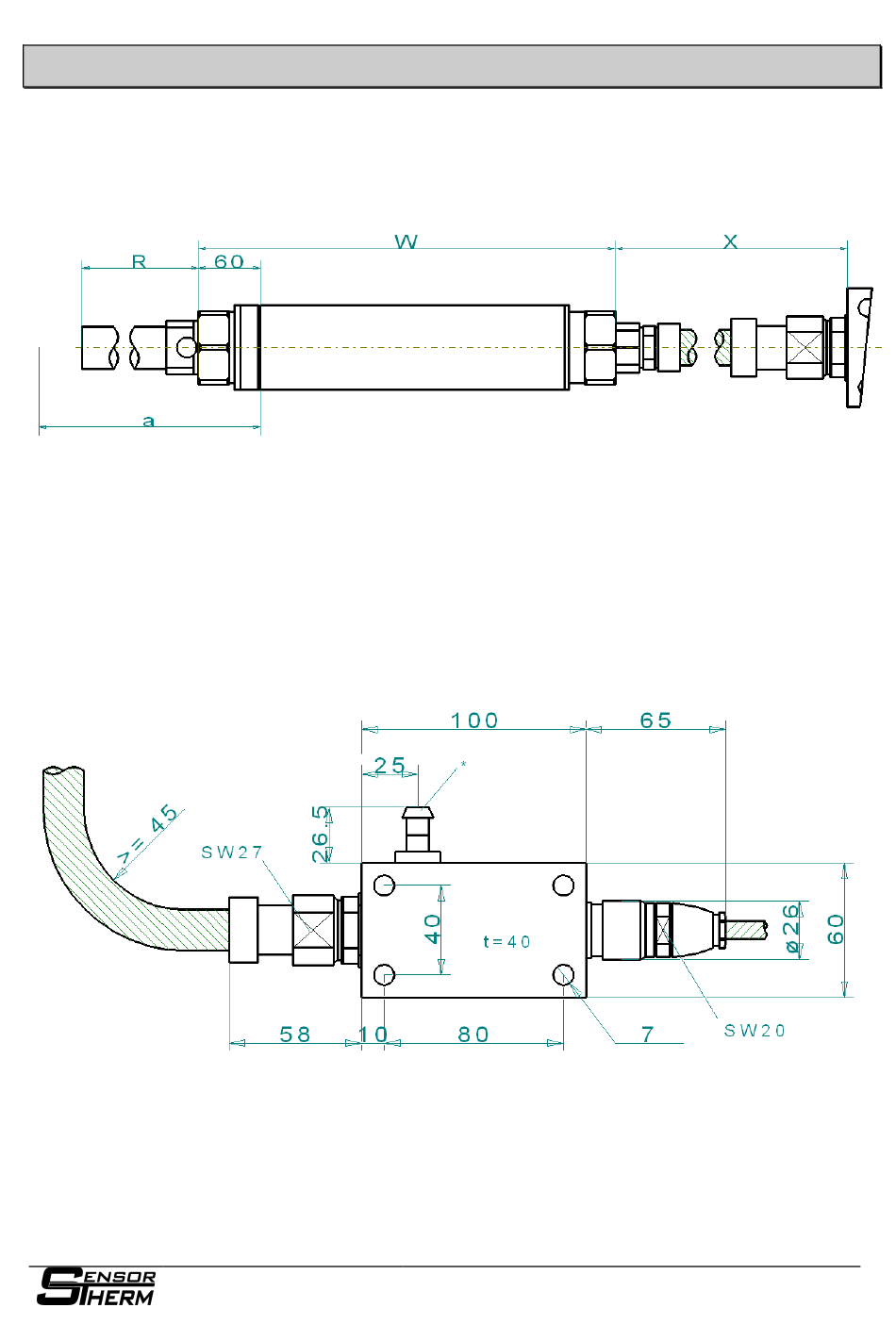

Edelstahlwellschlauch bis zur Luftspülarmatur
X:
Länge Edelstahlwellschlauch bis zur Luftspülarmatur
(Auswahl: 5m, 10m, frei wählbar, bei Bestellung angeben)
W: Länge Infrarot- Messkopf (Messwertaufnehmer) = 249mm
R: Länge Spülrohr (Auswahl: R=225mm bei Optik a=315, R= 630mm bei Optik
a=720mm, bei Bestellung angeben)
a:
Messabstand (Abstand Objektiv bis Messfeld m)
D: Durchmesser Infrarot- Messkopf (Messwertaufnehmer) = 42,5mm
Metis MS/MI-WW
Metis
Metis
Metis
Y:
Länge Verbindungskabel zwischen Luftspülarmatur und
Versorgungselektronik. Standardlänge = 5,0 m
Infrarot- Messkopf mit Luftspülrohr und
Luftspülarmatur
- 8 -
