SensorTherm Metis M116 Bedienungsanleitung Seite 11

Ein Vertauschen der Anschlussklemmen, insbesondere der
Versorgungsspannung kann zu erheblichen Schäden des Gerätes
führen !

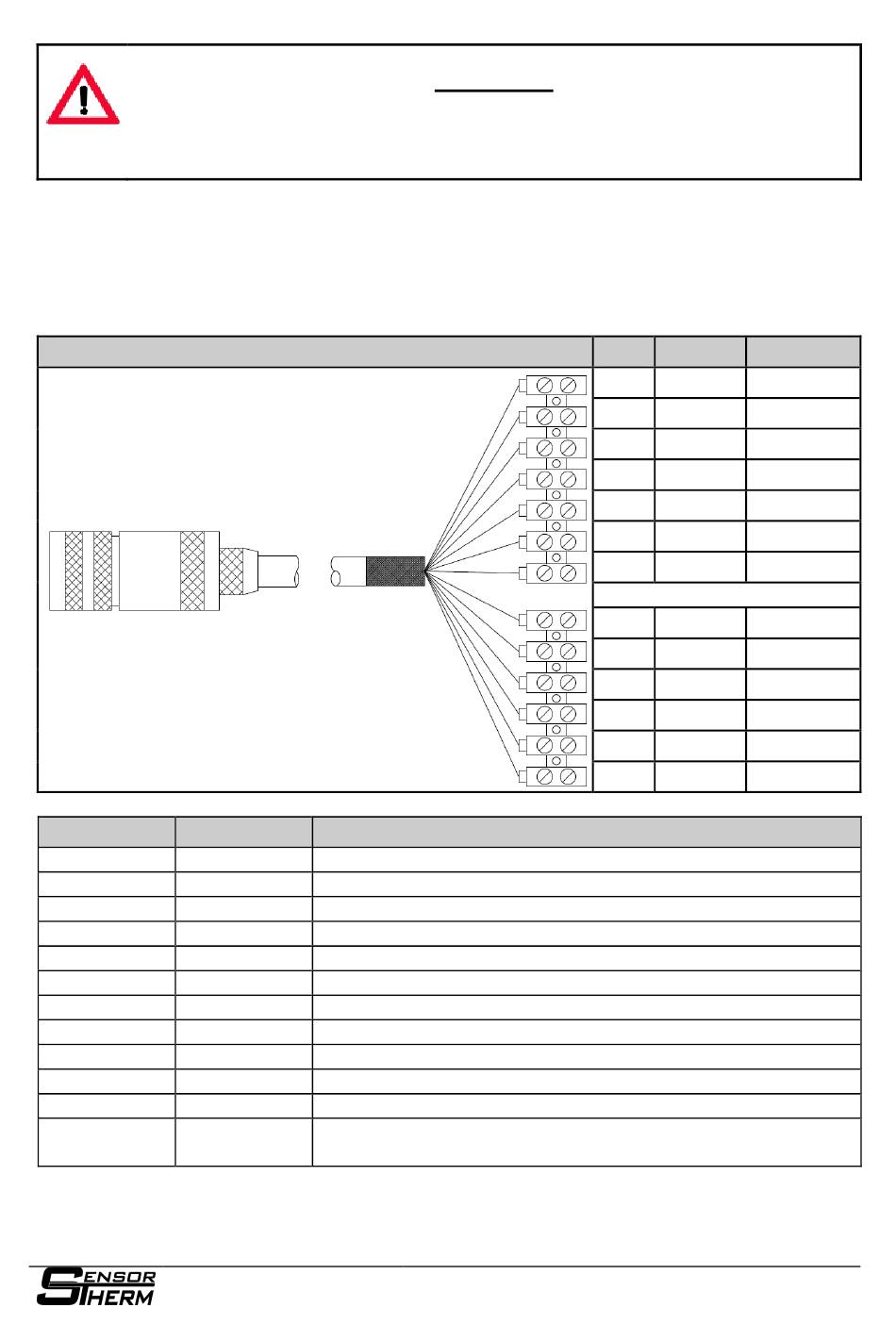

Anschlusskabel:
12-polige Buchsenstecker und am anderen Ende eine 6-polige Anschluss-
klemme für die Digitalsignale und eine 7-polige Anschlussklemme für die
Analogsignale (AK11-xx mit Winkelstecker, AK43-XX gerader Stecker):
Anschlusskabel: AK43-xx (xx = Länge in m)
Pin Farbe
K weiß
A braun
L grün
B gelb
H grau
J rosa
G rot
F schwarz
C violet
D grau/rosa
E rot/blau
M orange
Achtung !
Bedeutung
+ 24 V Versorgungsspannung (oder 24 V AC)
0 V Versorgungsspannung
+ I Analogausgang
ausg.
- I Analogausgang
ausg
Pilotlicht extern einschalten (Brücke zu K weiß)
Maximalwert extern löschen (Brücke zu K weiß)
DGND (Masse für Schnittstelle)
(RS232) bzw. B1 (RS485)
TxD (RS232) bzw. A1 (RS485)
RxD (RS232) bzw. B2 (RS485) (gebrückt mit F)
TxD (RS232) bzw. A2 (RS485) (gebrückt mit C)
Abschirmung, nur zur Kabelverlängerung verbinden, im
Schaltschrank nicht auflegen
- 11 -
Metis MS /MI WALZWERK
Nr. Pin Farbe
1 K weiß
2 A braun
3 L grün
4 B gelb
5 H grau
6 J rosa
7 M orange
8 M orange
9 G rot
10 F schwarz
11 C violet
12 D grau/rosa
13 E rot/blau
