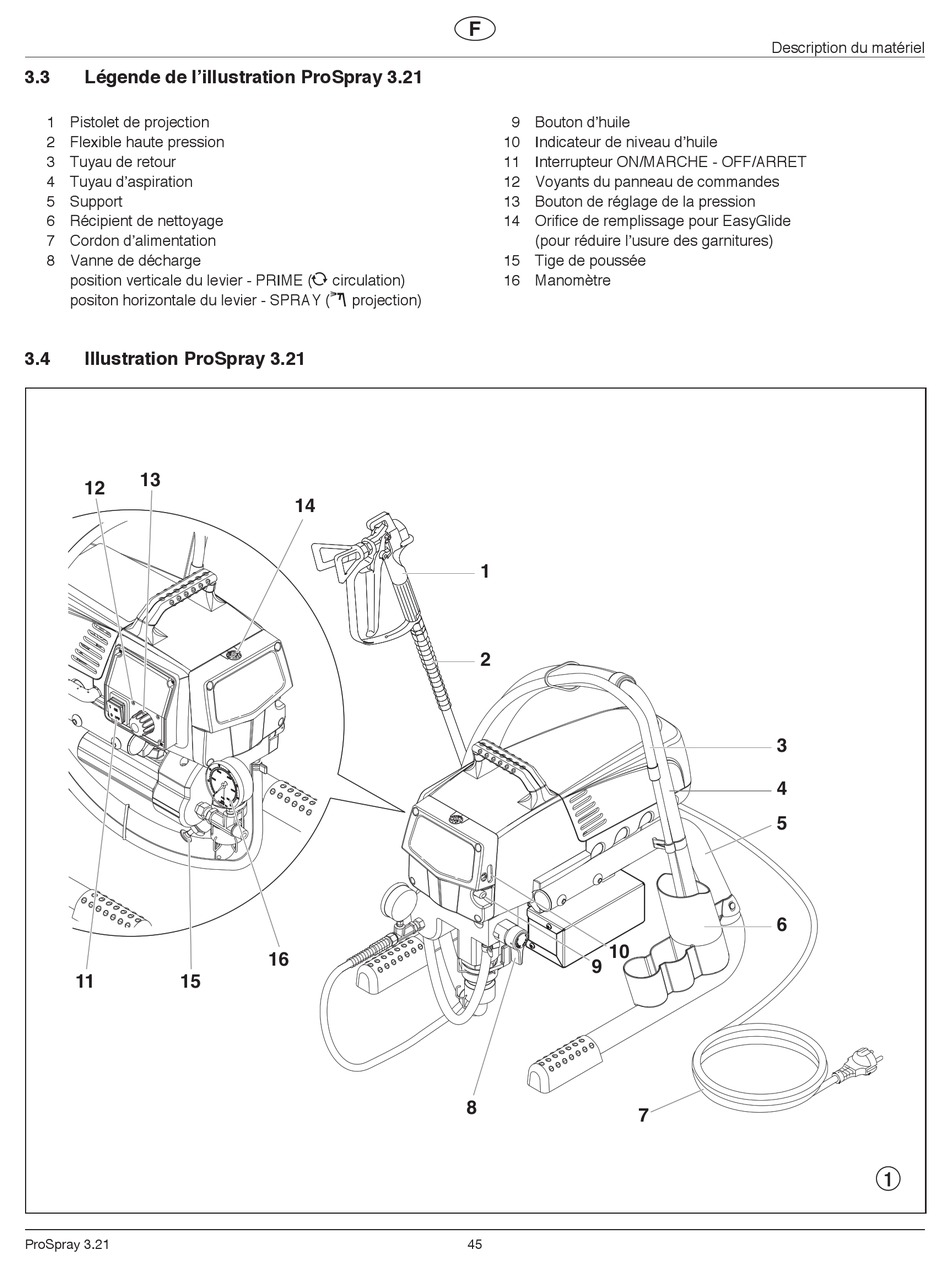

3.3 Légende de l'illustration ProSpray 3.21
1 Pistolet de projection
2 Flexible haute pression
3 Tuyau de retour
4 Tuyau d'aspiration
5 Support
6 Récipient de nettoyage
7 Cordon d'alimentation
8 Vanne de décharge
position verticale du levier - PRIME (k circulation)
positon horizontale du levier - SPRAY (p projection)
3.4 Illustration ProSpray 3.21
13
12
11 15
ProSpray 3.21
14
16
F
9 Bouton d'huile
10 Indicateur de niveau d'huile
11 Interrupteur ON/MARCHE - OFF/ARRET
12 Voyants du panneau de commandes
13 Bouton de réglage de la pression
14 Orifice de remplissage pour EasyGlide
(pour réduire l'usure des garnitures)
15 Tige de poussée
16 Manomètre
1
2
10
9
8
7
45
Description du matériel
3
4
5
6
